三色带式法兰连接环形结构件

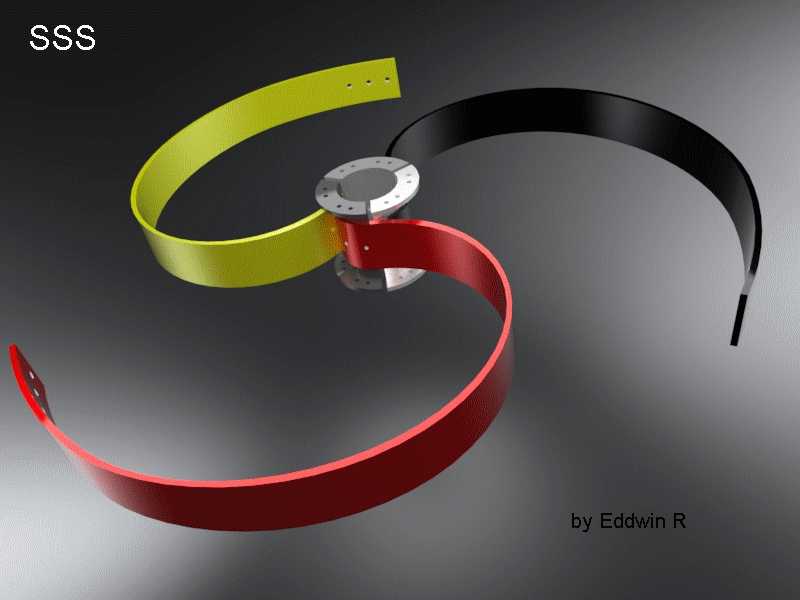

　　该环形带式连接构件主要应用于需要周向环抱固定、同时具备多向连接接口的工业装配场景，常见于管线配套固定、轻型设备机架连接、柔性工装定位环节，可在不破坏被环抱件表面完整性的前提下，实现多组外置功能组件的扩展安装。构件核心由三组不同色彩标识的弧形带体与中间的对接法兰盘组成，三组带体沿法兰盘周向呈120度均匀分布，每段带体的一端通过紧固孔位与法兰盘端面刚性连接，带体自身采用等宽薄型带状结构，弧形曲率根据被环抱件的公称直径做匹配设计，带体远离法兰的一端预留有微调孔位，可在一定范围内适配不同外径的被环抱工件，降低安装时的尺寸适配难度。中间的对接法兰盘采用标准圆形法兰结构，端面沿周向均匀分布螺栓过孔，可与对应规格的外部法兰组件实现刚性对接，

　　法兰盘厚度根据整体承载需求做等强度设计，既保证连接刚性，又避免不必要的材料冗余。从设计思路上，该构件摒弃了传统整体式环形抱箍的单一连接形式，通过三段独立带体与中心法兰的组合，既保留了环抱固定的核心功能，又通过中心法兰拓展了轴向连接能力，不同色彩的带体可用于区分不同的外接管路或功能线路，在复杂装配场景下能够快速识别对应回路，降低装配与后期维护的辨识成本。安装边界方面，带体展开后的总环抱直径覆盖常规中小尺寸的圆管、圆轴类工件，法兰盘的螺栓孔中心圆直径符合对应通径的通用法兰安装尺寸，安装时可先将三段带体环抱在被固定件外壁，通过带体端部的微调孔位预紧定位，再将中心法兰与外部对接件通过螺栓紧固，最后锁紧带体上的固定螺钉即可完成装配，

　　整个安装过程无需对被环抱件做打孔、焊接等二次加工，不会破坏被连接件的原有结构强度。在功能特性上，该构件的带体采用具备一定弹性形变能力的结构设计，可抵消设备运行过程中产生的小幅振动，避免刚性连接带来的应力集中问题，同时三段带体独立受力的结构，可在单段带体出现松动时，剩余两段仍能提供足够的抱紧力，降低连接失效的风险。实际应用中，该构件可用于气动管路的分路固定、轻型传感器的环形安装支架、设备线缆的周向梳理固定等场景，相比传统的单环抱箍，其多接口扩展能力能够减少额外连接件的使用，简化整体装配结构，降低设备整体的装配复杂度与后期维护成本。建模过程中，带体的弧形曲率采用等半径扫掠成型，保证带体内壁与被环抱件的贴合面积最大化，提升抱紧时的摩擦力，避免出现轴向窜动；法兰盘上的螺栓孔采用圆周阵列特征生成，保证孔位的位置度符合通用安装要求，带体与法兰连接位置的过渡处做了小圆角处理，减少应力集中点，提升构件的整体疲劳强度。
