可调式活动扳手三维数模设计

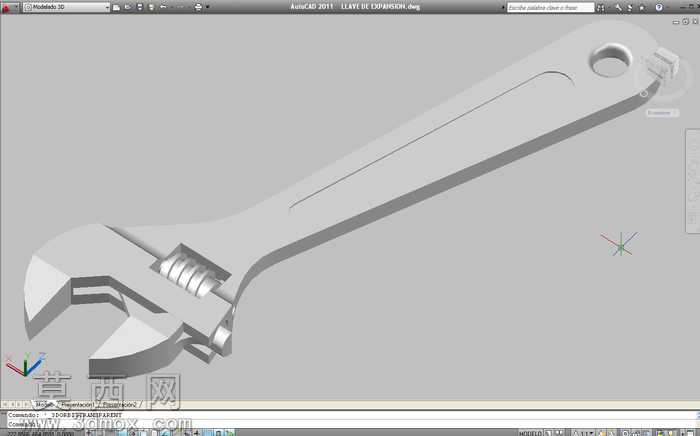

本作品为可调式活动扳手的三维数字化模型，采用AutoCAD2011版本完成全参数化建模设计，建模过程中严格遵循活动扳手的实际生产制造尺寸规范，完整还原了实物的所有结构细节。建模阶段首先从手柄主体的轮廓绘制入手，通过二维草图绘制手柄的长条形流线外形，对手柄末端的挂孔做了精准的尺寸定位，采用拉伸特征生成手柄的基础实体，同时对实体边缘做了符合工业设计要求的圆角过渡处理，既还原了实物握持的舒适触感，也避免了尖锐棱角带来的安全隐患。针对活动扳手的核心调节结构，建模时分别构建了固定钳口、活动钳口、蜗轮调节组件三个独立的零件模块：固定钳口与手柄主体采用一体化建模方式保证结构强度，活动钳口与钳身的导轨槽做了精准的间隙配合设计，确保活动钳口可以沿导轨方向顺畅滑动实现开口尺寸的无级调节；蜗轮调节件的齿形结构按照标准模数绘制，与活动钳口背部的齿条结构完全啮合，还原了真实扳手转动蜗轮即可调整开口大小的功能逻辑。材质设置环节，为模型整体赋予了常用铬钒钢的金属材质属性，调整了金属材质的漫反射、高光反射与粗糙度参数，模拟出工具钢经表面处理后的哑光金属质感，同时对钳口的咬合齿面做了细微的纹理处理，还原了实物钳口增加摩擦力的防滑设计。模型整体结构完整无缺失，各部件的装配关系完全符合实物的装配逻辑，既可以作为五金工具设计的参考素材，也可用于机械基础结构教学、维修场景三维可视化搭建等用途，建模过程中对活动扳手调节结构的精准还原，能够直观展示可调式手动工具的工作原理，为同类手动工具的结构优化设计提供可参考的三维数字化基础。
