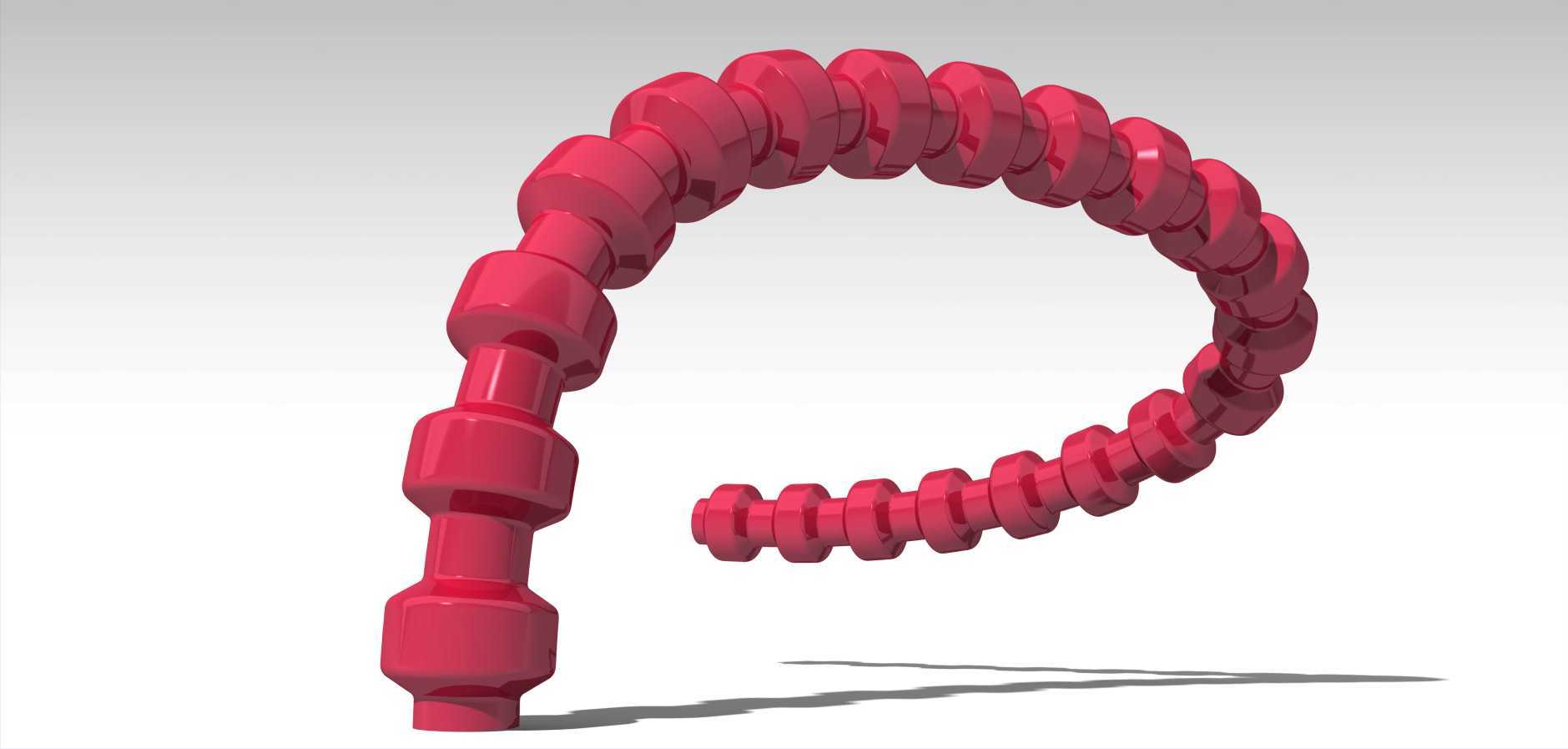

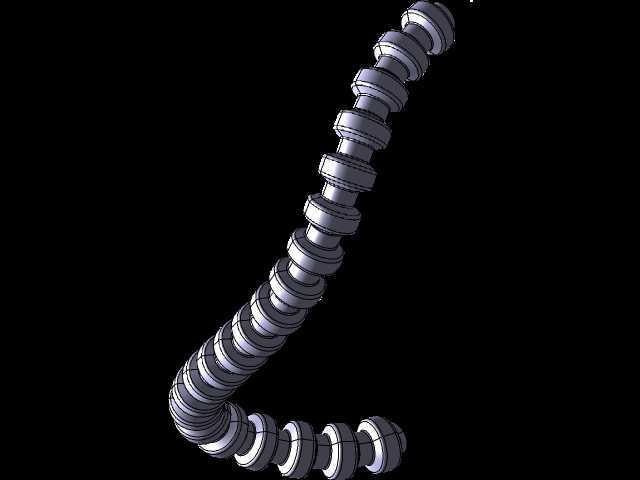

在流体输送系统的布局设计中,刚性管路往往难以适配设备运行过程中的位移、振动补偿需求,尤其是在存在相对运动的两个连接端之间,硬管连接很容易因为持续的交变应力出现焊缝开裂、密封失效的问题,这类场景下挠性管路的应用就成了结构设计中绕不开的环节。这次呈现的挠性管结构,采用了多段环形波纹串联的主体构型,整体呈现自然弯曲的走向,两端预留了标准的对接接口,能够直接适配对应通径的管路装配需求。从实际使用场景来看,这类挠性管常被用在动力单元与执行端之间的流体通路中,比如液压系统中泵组随机架产生小幅振动、执行端随工作机构做定轨迹摆动的工况,波纹段的结构可以在允许的弯曲半径范围内,补偿两端连接点的位置偏差,同时吸收管路内部流体脉动产生的振动,
避免振动传递到整个管路上引发紧固件松动。设计过程中首先要确定的是管路的通径参数,两端接口的同轴度偏差范围直接决定了波纹段的总长度和单节波纹的尺寸——单节波纹的壁厚、波高、波距需要匹配管路的工作压力,波高过小会导致弯曲补偿量不足,波高过大则会在承压时出现波纹段过度变形、甚至被流体压力撑胀失稳的问题。整个管路的弯曲段没有采用硬弯的构型,而是通过多节波纹的连续偏转实现整体走向的变化,每一节波纹的偏转角度控制在材料允许的弹性变形范围内,避免单节偏转角度过大导致的应力集中,这一点在反复弯折的工况下尤为重要,很多早期的挠性管失效案例,都是因为单段弯折角度超过材料疲劳极限,在多次循环变形后出现裂纹泄漏。安装边界方面,

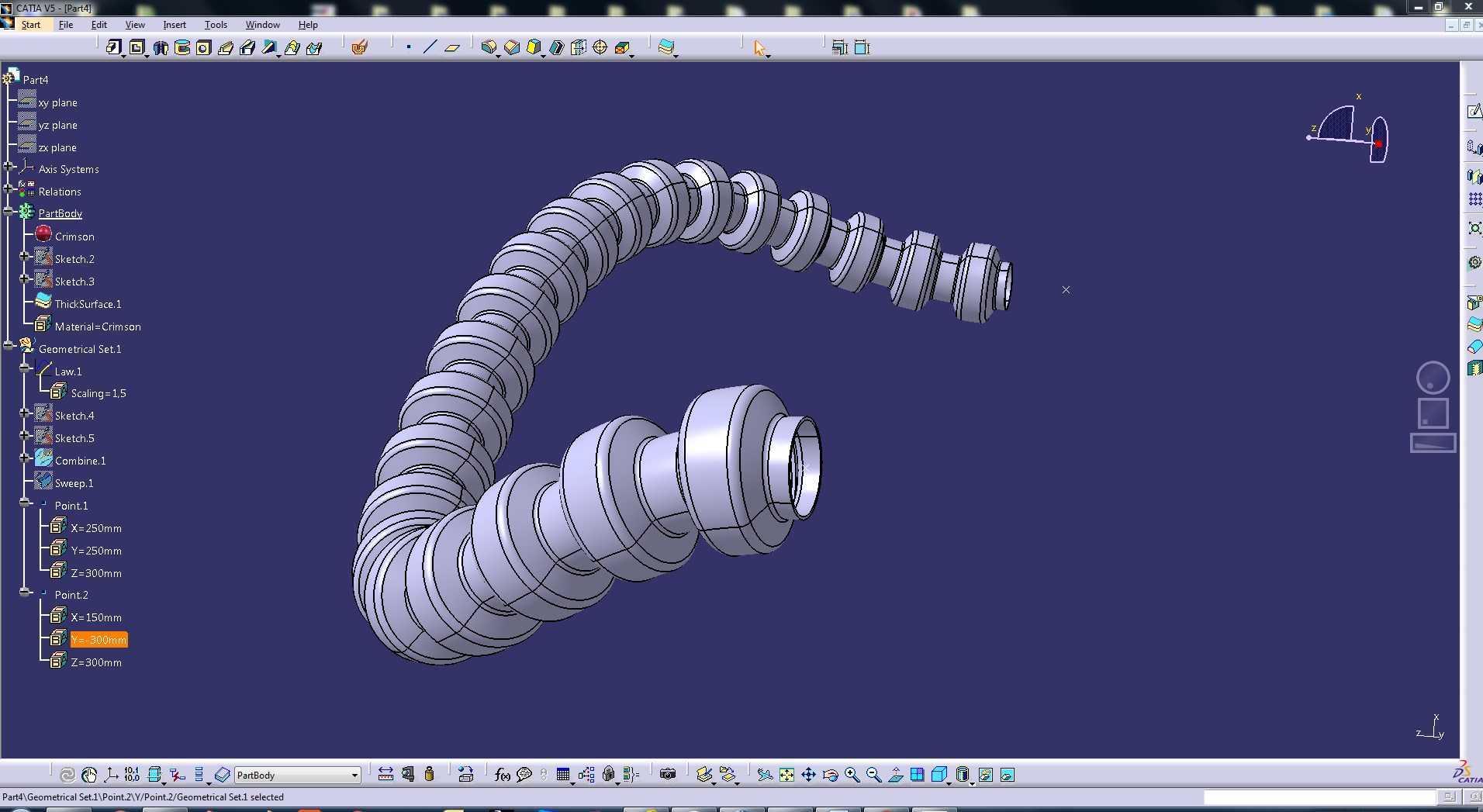

两端的接口采用了阶梯式的轴颈结构,既可以适配卡套式密封连接,也可以通过加装密封圈实现端面密封,接口处的定位台阶能够保证安装时的插入深度一致,避免因为装配不到位出现密封压偏的问题。波纹段的外径尺寸需要和周边的结构件预留足够的间隙,因为管路在充压状态下,波纹段会有轻微的轴向伸长和径向膨胀,如果间隙预留不足,很容易和周边的机架、其他管路产生摩擦,长时间磨损后会导致管壁破损。不同于普通的橡胶软管,这种金属材质的波纹挠性管能够耐受更高的工作温度和流体腐蚀,在输送液压油、冷却液甚至部分带轻微腐蚀性的工业流体时,不会出现橡胶材质的老化溶胀问题,使用寿命更长,也不需要频繁更换维护。在建模过程中,波纹段的构型采用了沿引导线扫描的方式生成,
引导线的曲率完全匹配实际安装时的管路走向,每一节波纹的截面轮廓保持一致,保证整个挠性段的刚度均匀,不会出现某一段刚度过大、补偿能力不足,或是某一段刚度过小、承压时鼓胀的问题。两端的接口和波纹段的衔接位置做了平滑的过渡圆角,避免截面突变带来的应力集中,这个位置是整个管路受力最复杂的区域,既要承受内部流体的压力,还要传递波纹段变形时产生的附加力矩,过渡圆角的半径需要根据壁厚做匹配,过小的圆角会在焊接或是成型过程中出现应力残留,工作时很容易在这个位置出现断裂。实际选型应用时,还需要根据管路的固定方式确定两端的连接长度,如果是采用管夹固定的安装方式,接口处的直段长度需要满足管夹的夹持宽度要求,避免夹持在波纹段上,否则会破坏波纹的变形能力,甚至夹伤管壁导致泄漏。对于存在大幅摆动的工况,还可以在波纹段外部加装防护网套,限制波纹段的最大变形量,避免过度弯折导致的结构损坏,但在常规的小位移补偿场景下,裸波纹结构已经能够满足使用需求,而且流体阻力更小,不会因为网套的存在增加额外的装配空间。
