适配NC车床加工的偏心曲轴结构

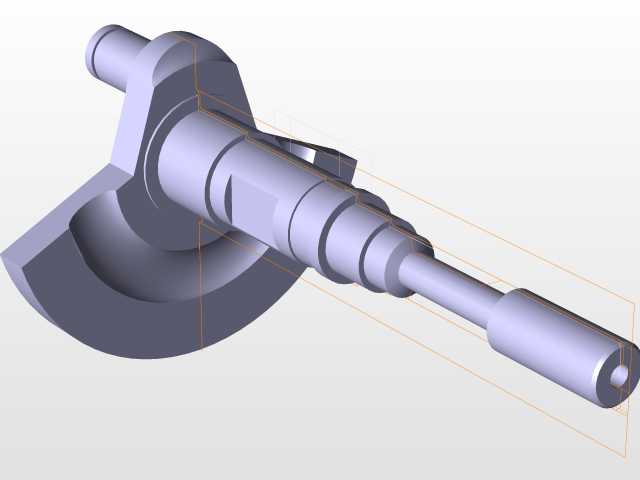

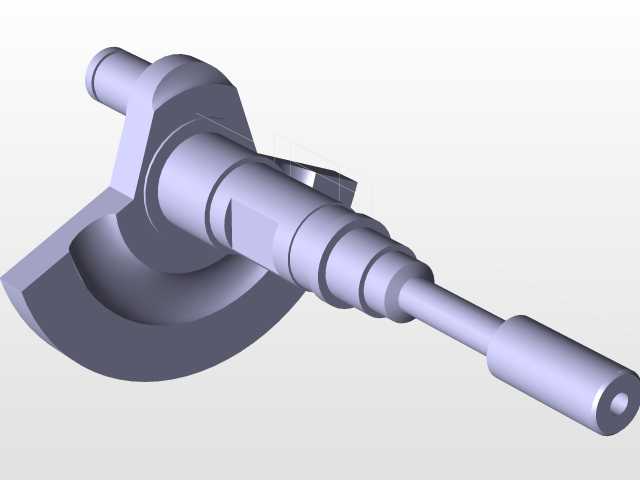

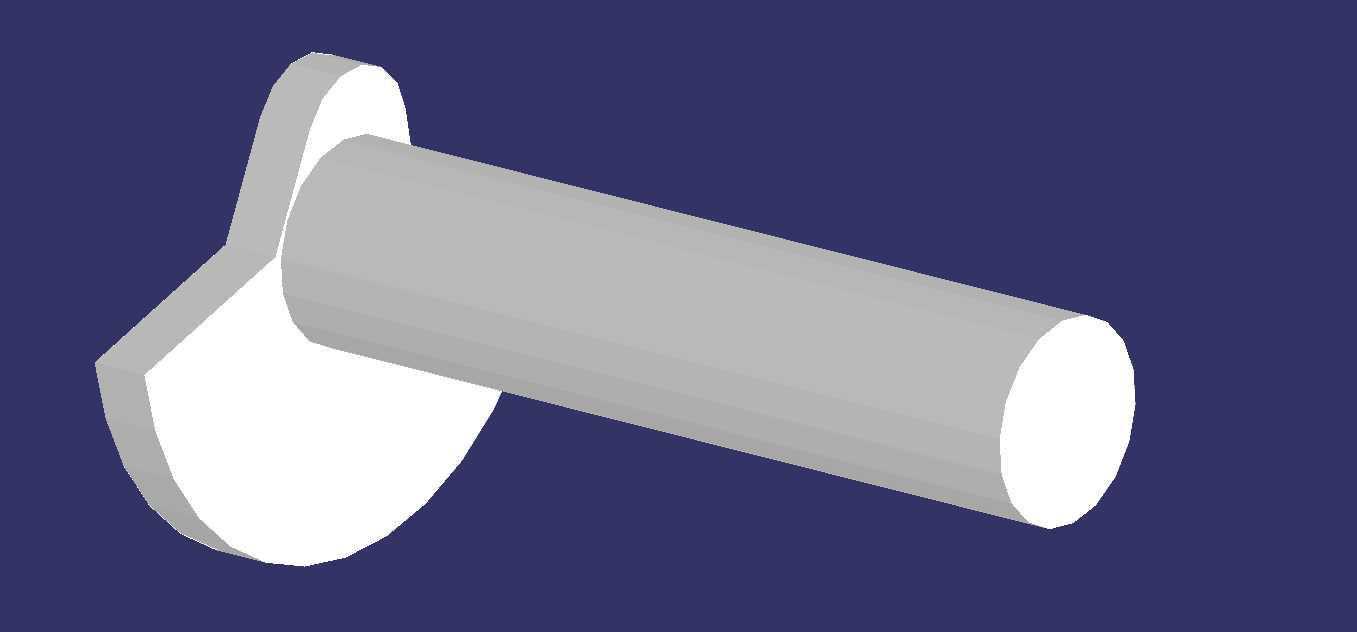

　　该偏心曲轴结构主要面向普通卧式车床的NC代码加工场景设计，核心作用是将主轴的连续回转运动转化为从动件的往复直线运动，常见应用在小型往复泵、曲柄滑块机构、低压压缩机的动力输入端，也可作为小型冲压设备、自动化送料机构的动力转换核心零件。从结构设计逻辑来看，主体长圆柱段为曲轴的主轴颈，加工时需作为装夹定位基准，外圆表面需满足车削加工的粗糙度要求，保证与支撑轴承内圈的配合精度，同轴度公差需控制在0.02mm以内，避免高速回转时出现径向跳动。偏心设置的扇形曲柄部分，其偏心距尺寸直接决定从动件的行程长度，设计时需根据配套机构的行程要求确定偏心距数值，曲柄侧面与主轴颈的过渡位置需设置合理的圆角，避免应力集中导致的疲劳断裂，扇形结构的设计在保证曲柄强度的前提下尽可能降低了零件整体重量，减少回转过程中的不平衡量，降低动平衡校正的工作量。

　　从加工适配性角度，该结构完全适配NC车床的加工工序流程，装夹时可先采用三爪卡盘夹持主轴颈毛坯端，粗车外圆至留量0.2mm，之后通过四爪卡盘调整偏心量装夹，完成曲柄扇形面的车削加工，NC代码编写时需针对偏心加工的进刀量、主轴转速做对应设置，避免断续切削时出现打刀问题。零件的安装边界方面，主轴颈的长度需匹配两端支撑轴承的安装间距，伸出端需预留联轴器或带轮的安装键槽位置，曲柄端的连接孔位需与配套连杆的轴径尺寸匹配，装配时需保证曲柄端面与主轴颈轴线的垂直度，避免连杆运动时出现卡滞。

　　实际应用中，这类小型曲轴多用于载荷不大、转速中等的通用机械场景，相比多拐曲轴结构加工难度更低，不需要专用的曲轴车床即可完成加工，普通NC车床通过调整装夹方式、编写对应走刀代码即可实现批量生产，零件的材料多选45号钢或40Cr调质处理，表面硬度可达到HB220-250，满足常规传动场景的耐磨要求。设计过程中需重点校核偏心部分的回转半径是否会与周边安装件产生干涉，主轴颈的直径需根据传递扭矩的大小核算抗弯强度，避免长期交变载荷下出现轴颈弯曲变形。扇形曲柄的厚度尺寸需根据连杆的安装宽度确定，两侧需预留足够的限位间隙，防止连杆轴向窜动时与其他部件发生摩擦。车削加工时，主轴颈的外圆需一次走刀完成精加工，避免接刀痕影响配合精度，偏心部分的扇形圆弧面需保证与主轴颈轴线的平行度，确保连杆运动轨迹的准确性。
