多辐条改装款汽车轮毂结构设计

　　在乘用车辆与改装车的行走系统设计中，轮毂作为连接车桥与轮胎的核心承载部件，其结构合理性直接关系到行驶安全性、动态稳定性与整车视觉表现。本次设计的轮毂针对民用改装车市场需求开发，适配120mm孔距的五孔安装规格，中心定位孔直径为74mm，轮辋标称宽度21英寸，名义直径12.25英寸，可匹配大扁平比性能轮胎，满足街道行驶与轻度赛道场景的使用要求。

　　从实际使用场景出发，该轮毂需要同时兼顾静态承载、动态旋转工况下的强度要求，以及制动系统的散热避让需求。设计初期首先明确安装边界：五颗固定螺栓沿节圆均匀分布，中心孔与车桥轴头采用间隙配合实现径向定位，安装面预留足够的平面度公差，避免装车后出现偏摆抖动问题。轮辋部分采用深槽式结构设计，符合乘用车轮胎的装拆工艺要求，轮缘位置做加厚处理，应对低胎压过坎时的冲击载荷，防止轮辋变形造成轮胎脱圈。

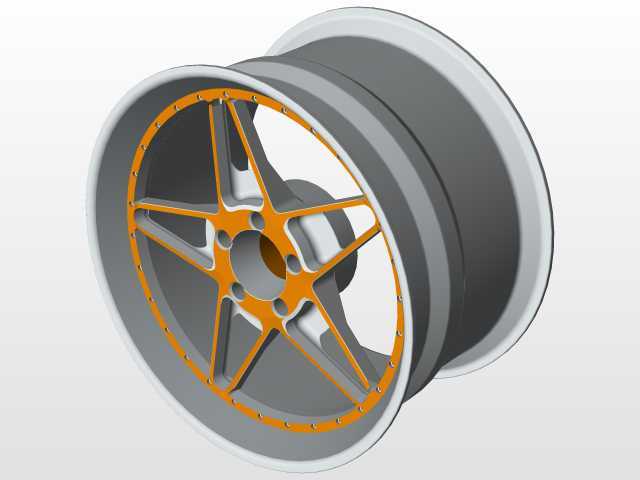

　　轮辐的设计采用多辐条分叉式结构，在保证足够抗弯截面模量的前提下，尽可能留出辐条间的镂空区域，为制动卡钳与刹车盘留出充足的散热空间，避免连续制动后热量聚集导致轮胎老化加速、制动效能衰减。辐条的截面采用变厚度设计，靠近轮心安装盘的位置厚度更大，向轮辋方向逐渐收薄，既符合应力分布的力学规律——轮心位置承受的弯矩最大，需要更高的结构强度，又能有效降低整体转动惯量，提升车辆起步与制动的响应速度。

　　在细节处理上，轮辐与轮辋的连接位置采用大圆角过渡，避免应力集中造成的疲劳开裂，这一位置是轮毂旋转工况下的应力高发区，过往不少改装轮毂出现的断裂问题都源于此处的直角过渡设计。安装盘的背面做了沉台处理，让固定螺栓的头部可以完全沉入沉台内，不会突出安装平面，保证轮毂与车桥法兰面完全贴合，避免螺栓受剪切力出现断裂风险。同时安装盘的厚度经过反复校核，既保证足够的连接强度，又不会过度增加轮毂的非簧载质量，要知道非簧载质量的增加会直接影响悬挂系统的响应速度，降低车辆的操控表现。

　　针对改装场景的特殊需求，轮辋的偏距设计经过多轮验证，装车后轮眉与轮胎的间隙控制在合理范围，不会出现轮胎蹭刮翼子板内衬的问题，同时轮距的小幅加宽也能提升车辆过弯时的侧倾稳定性。轮辋的气门嘴孔位置做了加强设计，避免充气时气门嘴的反复插拔造成孔位周边开裂，同时预留了通用型气门嘴的安装空间，适配市面上绝大多数常规气门嘴与胎压监测传感器的安装要求。

　　从建模逻辑来看，整个轮毂采用参数化建模方式搭建，轮辐部分通过圆周阵列实现均布，后续如果需要调整辐条数量、截面形状或者轮辋尺寸，只需要修改对应参数即可快速生成新的结构方案，大幅提升后续迭代设计的效率。建模过程中对所有的圆角、拔模角度都做了工艺性检查，确保该结构既可以通过低压铸造工艺实现批量生产，也能满足锻造工艺的成型要求，适配不同成本定位的生产需求。表面处理的预留结构也在建模阶段同步考虑，辐条表面预留足够的抛光或喷涂余量，轮缘位置的凸起结构可以保护轮毂表面在轮胎安装过程中不会被拆装工具划伤。

　　在实际装车验证的逻辑推演中，该轮毂需要通过径向疲劳试验、冲击试验与弯曲疲劳试验三项核心台架测试：径向疲劳试验模拟车辆长期满载行驶时轮毂承受的持续径向载荷，验证轮辋与辐条连接位置的疲劳强度；冲击试验模拟车辆高速通过坑洼路面时的瞬时冲击载荷，验证轮辐与安装盘的抗冲击能力；弯曲疲劳试验模拟车辆转弯时轮毂承受的交变弯矩，验证安装盘与螺栓孔位置的结构可靠性。建模阶段的壁厚设计、加强筋布置都是围绕这三项试验的载荷要求展开，在保证强度冗余的前提下尽可能优化材料分布，避免不必要的材料浪费，控制产品的生产成本与整体重量。
