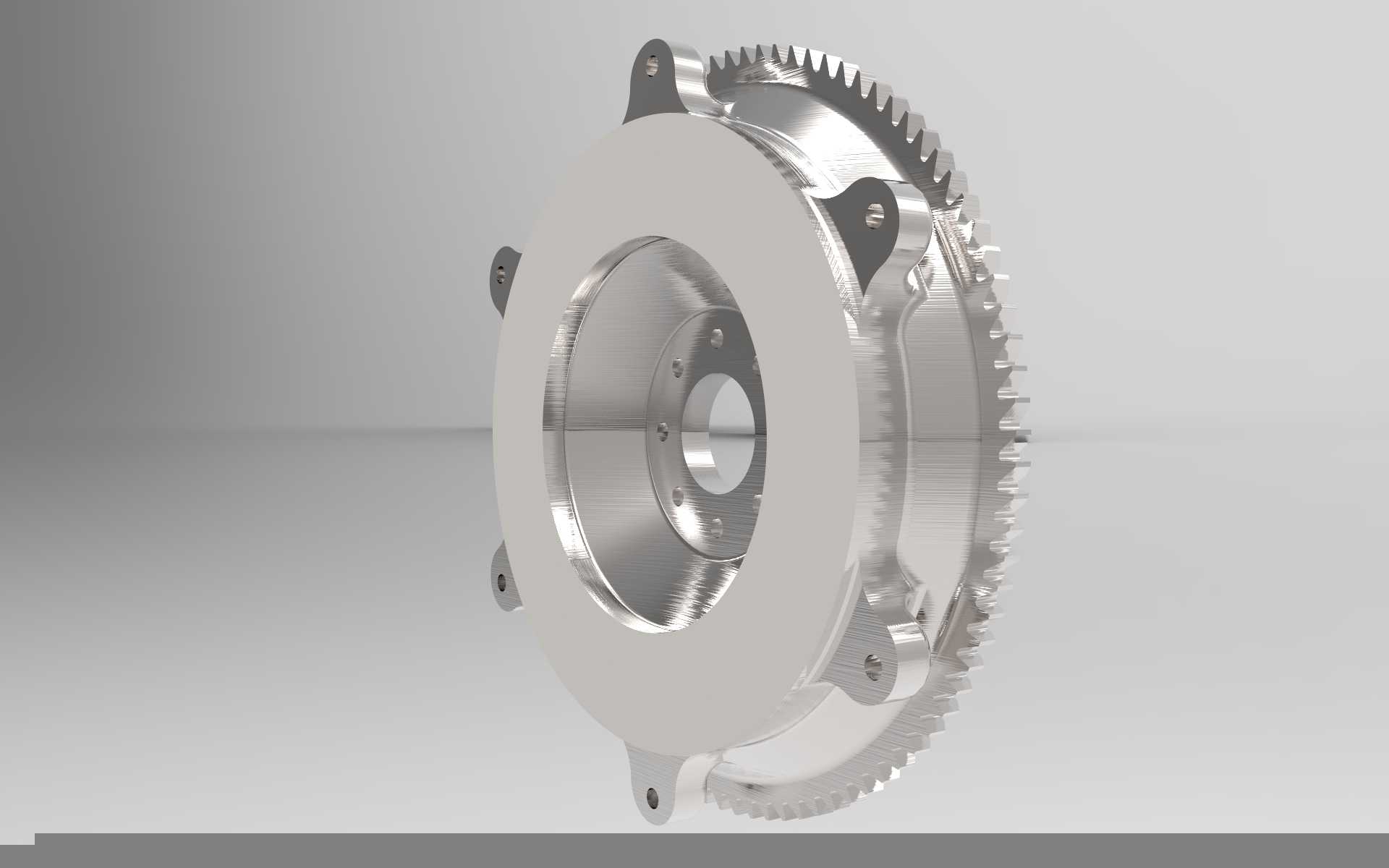

带启动齿圈的车用发动机飞轮结构

　　在往复式内燃机的动力输出端，飞轮是不可或缺的核心旋转部件，这套带集成启动齿圈的飞轮结构，主要适配乘用车及轻型商用车的四冲程汽油、柴油发动机，安装在曲轴输出端的法兰位置，介于曲轴与离合器总成之间，承担多重核心功能。从实际工况来看，四冲程发动机仅做功冲程输出扭矩，其余三个冲程都需要消耗动能，飞轮依靠自身较大的转动惯量，能够储存做功冲程的多余能量，带动曲轴越过排气、进气、压缩三个非做功冲程的阻力点，保证曲轴旋转的均匀性，降低发动机运转时的转速波动，避免动力输出出现顿挫。同时飞轮端面作为离合器的摩擦副安装基准，其平面度直接决定离合器接合的平顺性，设计时端面的平面度公差控制在0.05mm以内，表面粗糙度达到Ra1.6，保证离合器摩擦片能够完全贴合，避免出现打滑、偏磨的问题。

　　从结构设计思路来看，该飞轮采用分体组合式结构，外圈为过盈装配的启动齿圈，齿圈采用45号钢调质后高频淬火处理，齿面硬度达到HRC45-50，保证启动机驱动齿轮啮合时的耐磨性，齿圈与飞轮本体采用热装工艺，过盈量控制在0.2-0.35mm，装配后无需额外固定即可承受启动时的冲击载荷，避免齿圈在频繁启停过程中出现松脱。飞轮本体采用灰铸铁HT250铸造而成，这种材料具备较好的减震性能，能够吸收曲轴旋转时的扭转振动，降低动力总成的NVH表现，同时铸铁的成本较低，铸造工艺成熟，适合批量生产。飞轮本体的中心设置有与曲轴法兰匹配的定位止口，止口与曲轴轴颈的配合采用H7/k6的过渡配合，保证飞轮与曲轴的同轴度，避免高速旋转时出现动不平衡量超标的问题。

　　安装边界方面，飞轮的轴向厚度需要匹配离合器总成的安装空间，中心通孔直径适配曲轴输出端的轴径，外圈齿圈的齿数根据启动机的传动比匹配，保证启动时的转速能够达到发动机的点火转速。飞轮上均匀分布的螺栓孔与曲轴法兰的安装孔一一对应，螺栓采用8.8级以上的高强度螺栓，装配时按照对角顺序拧紧，拧紧力矩严格按照工艺要求控制，避免螺栓松动导致飞轮窜动。飞轮的非摩擦面设置有多个减重凹槽，在保证足够转动惯量的前提下尽可能降低自身重量，减少曲轴的旋转惯量负担，提升发动机的响应速度。同时飞轮边缘加工有上止点标记刻线，用于发动机装配时调整配气相位以及点火正时，方便维修时的正时校准。

　　在实际使用场景中，飞轮除了储能稳速的作用外，还承担着动力传递的功能，发动机输出的扭矩全部通过飞轮传递给离合器，再经变速箱传递给传动系统，因此飞轮的结构强度需要能够承受发动机的最大输出扭矩，同时具备足够的抗疲劳性能，应对频繁的扭矩波动冲击。设计过程中需要对飞轮进行动平衡校正，动平衡精度控制在G2.5等级以内，避免高速旋转时产生离心振动，导致发动机抖动、轴承磨损加剧等问题。齿圈的倒角设计充分考虑了启动机齿轮的啮合导向，齿端加工有15度的导入倒角，避免启动时出现打齿、顶齿的问题，提升启动系统的可靠性。飞轮的摩擦面经过磨削加工，保证足够的平面度和表面硬度，长期使用后如果出现磨损沟槽、烧蚀变形等问题，会导致离合器打滑、抖动，需要及时进行磨削修复或者更换，修复后的飞轮厚度不能小于最小设计极限，否则会影响离合器的压紧行程。
