内燃机曲柄连杆飞轮组结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:426623
  • 内燃机曲柄连杆飞轮组结构设计
  • 内燃机曲柄连杆飞轮组结构设计
  • 内燃机曲柄连杆飞轮组结构设计

  这套曲柄飞轮组的结构设计,核心围绕往复式动力机械的动力转换需求展开,在车用内燃机、小型通用汽油机、固定式动力机组这类需要将活塞往复直线运动转化为旋转扭矩输出的场景中,是决定整机运行平顺性与动力输出可靠性的核心部件。实际装机运行过程中,飞轮自身的转动惯量会储存活塞做功行程的 surplus 能量,带动曲柄连杆机构越过排气、进气、压缩三个非做功行程的止点位置,抵消各缸活塞交替做功带来的转速波动,让输出轴的扭矩传递更连续,避免整机出现怠速抖动、负载突变时熄火的问题。

  从结构设计逻辑来看,这套组件的匹配首先要平衡转动惯量与整机重量的矛盾:飞轮的外径、轮缘厚度直接决定储能量大小,若转动惯量设计过大,会额外增加整机自重,还会拉高动力响应的迟滞特性,不适合对加速响应要求高的乘用车辆动力场景;若转动惯量不足,怠速工况下的转速波动率会超出阈值,连带驱动配气机构、机油泵这类附件的齿轮传动出现冲击异响,缩短附属部件的使用寿命。设计时会先根据整机的缸数、单缸排量、额定转速、怠速转速区间计算所需的最小转动惯量,再结合安装舱的边界尺寸确定飞轮的外径范围,轮缘部分采用密度均匀的结构设计,重心严格与曲轴回转中心重合,避免高速旋转时产生不平衡离心力引发整机振动。

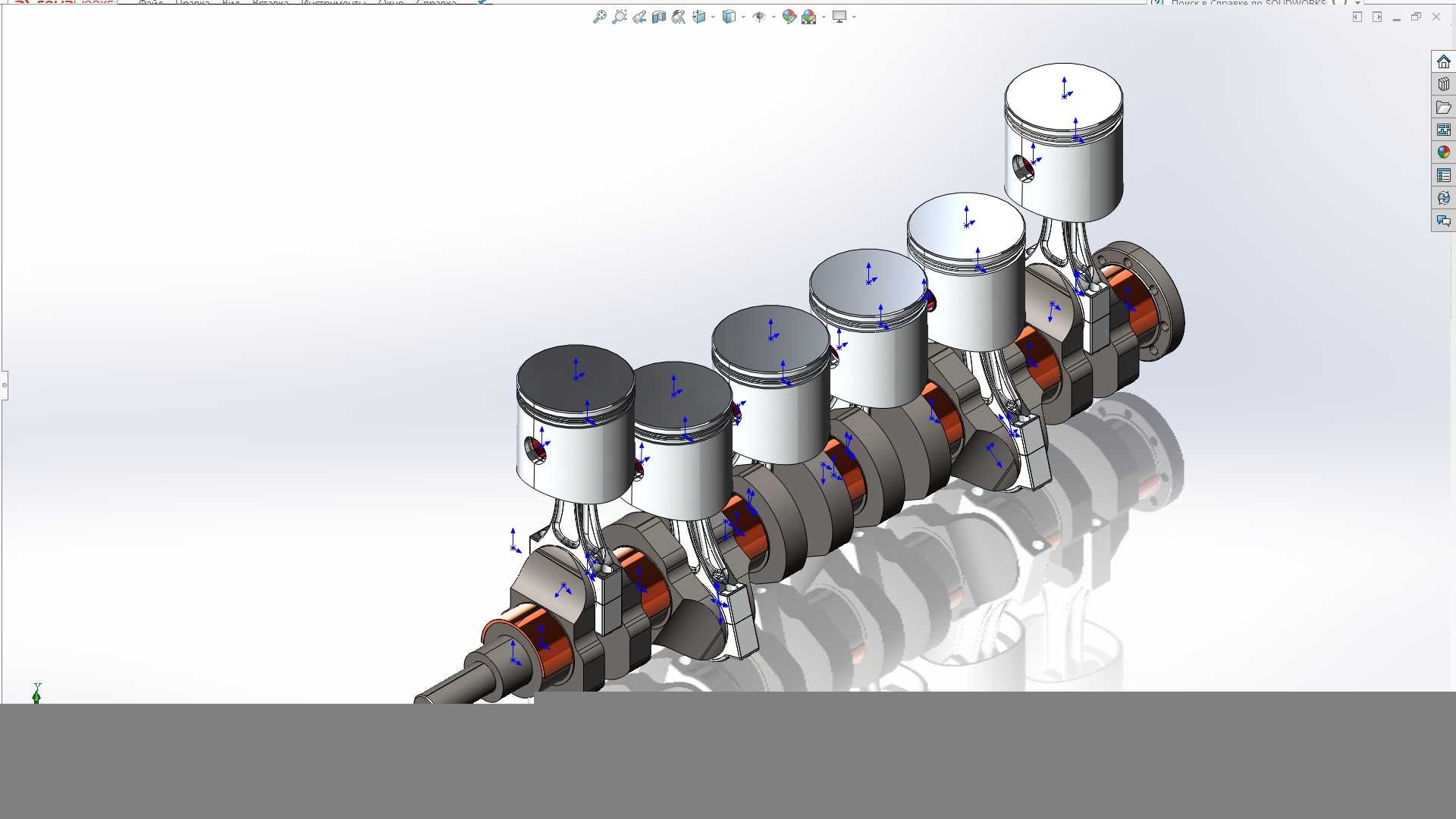

  曲柄连杆部分的设计重点集中在运动干涉校验与受力匹配上,连杆的大小头中心距、曲柄销的直径、曲柄臂的厚度参数,需要和活塞行程、气缸中心距参数完全匹配,建模过程中要全程做运动仿真校验,确认活塞运行到上止点、下止点位置时,连杆不会与气缸壁、曲轴箱内壁发生运动干涉,同时要核算不同曲轴转角下连杆的摆角范围,避免摆角过大导致活塞侧推力超出气缸套的许用比压,加剧缸套与活塞环的磨损。曲柄臂的平衡重结构是设计中的关键细节,平衡重的形状、配重大小需要经过动平衡计算,抵消曲柄销、连杆大头旋转产生的离心力,以及活塞连杆组往复运动产生的一阶、二阶惯性力,降低曲轴主轴承座的负载,延长轴承的使用寿命。

  安装边界方面,飞轮端通常设计有与曲轴输出端配合的定位止口,采用螺栓组连接的方式固定,螺栓的分布圆直径、螺栓规格需要匹配传递的最大扭矩,设计时要做螺栓的拉伸强度、疲劳强度校核,避免高负载工况下出现螺栓断裂、飞轮脱落的恶性故障。飞轮的外圆齿圈是与启动电机啮合的关键结构,齿圈的模数、齿数、压力角参数需要和启动电机的驱动齿轮完全匹配,安装时齿圈与飞轮本体采用过盈配合加热装配,保证启动过程中齿圈不会出现打滑移位。连杆大头采用剖分式结构,轴瓦安装槽的定位结构、连杆螺栓的预紧力要求都有明确的尺寸公差,保证装配后曲柄销能顺畅转动,同时不会出现过大的配合间隙导致机油压力泄漏。

  在实际工程应用中,这套结构的细节设计还会根据不同的使用场景做针对性调整:用于固定式发电机组的动力机型,飞轮转动惯量会设计得偏大,保证外接负载波动时转速稳定,输出电压频率符合供电要求;用于摩托车、小型通用动力的机型,飞轮会做轻量化设计,提升油门响应速度,同时集成磁电机的转子结构,减少整机的零件数量与轴向尺寸。建模过程中所有配合面的尺寸公差、形位公差都要符合机械设计的相关标准,比如曲轴主轴颈的同轴度、连杆大小头孔的平行度、飞轮端面的跳动量,这些参数直接决定了组件装配后的运行精度,若公差超出范围,会导致装机后出现异常磨损、振动过大、油封漏油等一系列问题。
