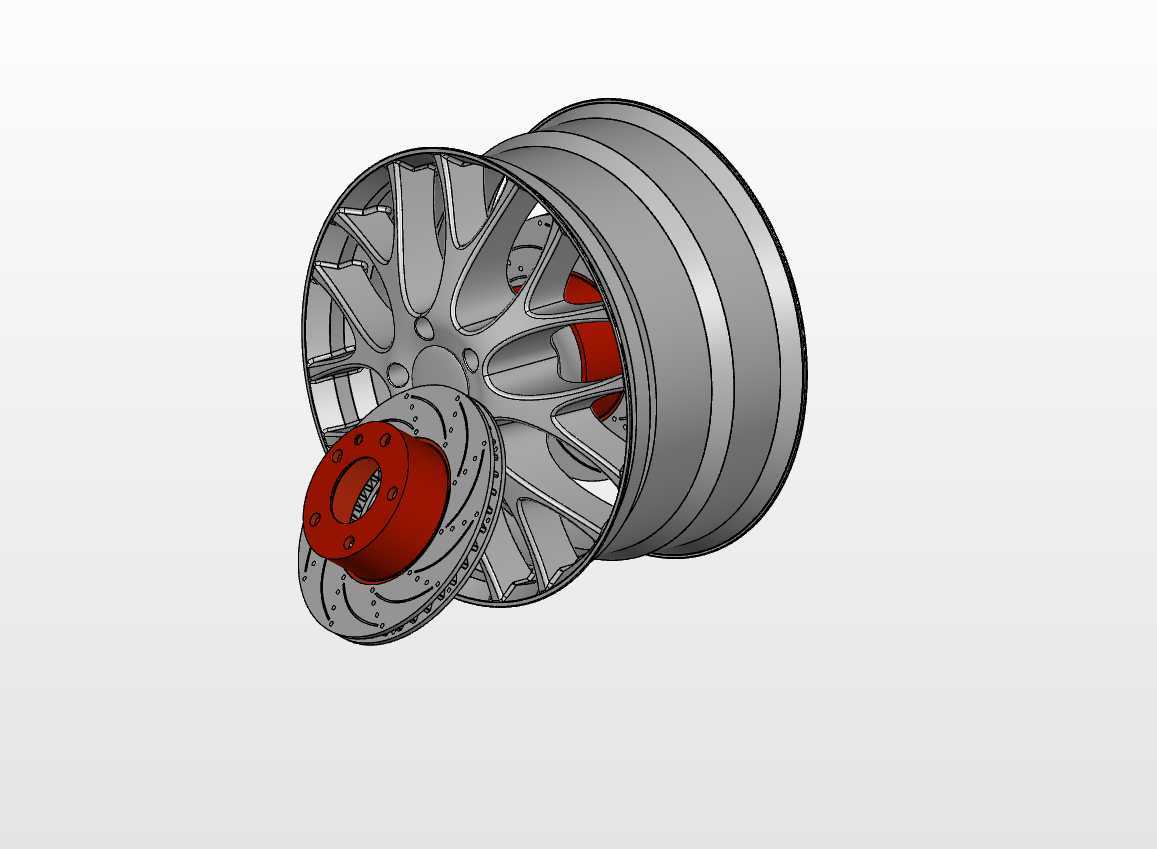

复古乘用车轮毂带刹车盘总成结构设计

　　这套车轮总成结构的设计，最初的参考方向是早年经典乘用车的行走部件构型，在还原复古外观特征的同时，也兼顾了现有常规乘用车底盘的安装适配逻辑。从实际装车场景来看，该总成直接承担车辆行驶过程中的载荷传递、制动减速两大核心功能，轮辋部分采用多辐条镂空构型，一方面是为了在辐条背部预留足够的刹车组件散热空间，避免连续制动过程中热量堆积导致制动效能衰减，另一方面多辐条的力学分布可以在同等材料用量下，提升轮辋整体的抗径向冲击、抗侧向扭转能力，应对日常行驶中路面颠簸带来的交变载荷。

　　设计过程中首先明确的是安装边界，轮辋中心的定位孔尺寸、螺栓孔分布圆直径，都匹配常规乘用车的转向节安装接口，不需要额外加工转接法兰就可以直接适配同参数的车轴结构，刹车盘采用通风盘构型，盘体内部的通风道顺着旋转方向设计，车轮转动时可以带动空气流经风道带走制动产生的热量，刹车盘与轮毂轴承的配合面采用过盈配合定位，配合端面的防松压片结构，避免高速转动过程中刹车盘出现径向窜动。制动卡钳的安装位直接集成在轮辋内侧的安装支座上，卡钳的活塞中心与刹车盘的摩擦面中心完全对齐，避免制动过程中出现偏磨导致的踏板行程变长、制动抖动问题。

　　从结构细节来看，轮辋的轮缘部分按照常规乘用车轮胎的安装标准设计，胎圈座的角度、凸缘的高度都适配标准子午线轮胎，不需要定制特殊规格轮胎就可以完成装配。辐条的截面采用变厚度设计，靠近轮心的位置厚度更大，顺着辐条延伸到轮缘的位置逐渐减薄，这种设计是基于有限元受力分析的结果，轮心位置是载荷集中的区域，更大的截面厚度可以降低应力集中系数，减少长期使用后出现辐条疲劳开裂的风险，而靠近轮缘的位置受力更小，减薄厚度可以有效降低轮辋整体的非簧载质量，提升车辆行驶过程中的悬挂响应速度。

　　刹车盘的摩擦面预留了合理的磨损余量，表面的划线结构可以在制动过程中刮除刹车片表面产生的磨屑，避免磨屑夹在刹车片与刹车盘之间导致制动摩擦力下降，同时划线也可以打破摩擦面的水膜，在雨天行驶时快速排走摩擦面的积水，缩短湿滑路面的制动距离。卡钳部分采用浮动式构型，相比固定式卡钳结构更紧凑，占用的轮辋内部空间更小，适配这种多辐条窄间隙的轮辋设计时，不会出现卡钳与辐条内侧干涉的问题，在设计阶段就已经做了全转角的干涉检查，车轮在最大转向角度、最大悬挂压缩行程的状态下，轮辋内壁与卡钳、悬挂摆臂之间都预留了足够的安全间隙，不会出现运动干涉。

　　整个总成的装配逻辑遵循现有乘用车的维修拆装流程，不需要特殊的专用工具就可以完成轮胎拆装、刹车片更换等日常维保操作，轮辋表面的造型线条在兼顾复古风格的同时，也做了圆角过渡处理，避免应力集中的同时，也减少日常使用中棱角磕碰导致的漆面损伤。中心盖的安装位采用卡扣式结构，安装后可以完全遮盖中心的螺栓固定结构，既提升外观的整体性，也可以避免泥水、灰尘进入螺栓孔位导致的螺栓锈蚀，降低后期拆卸维护的难度。在重量分配上，整个总成的质心完全落在轮轴的旋转中心线上，动平衡校正的配重块安装位预留在内侧轮缘的隐蔽位置，不会破坏外观的整体视觉效果，同时也能满足高速行驶时的动平衡精度要求，避免高速转动时出现车轮抖动的问题。
