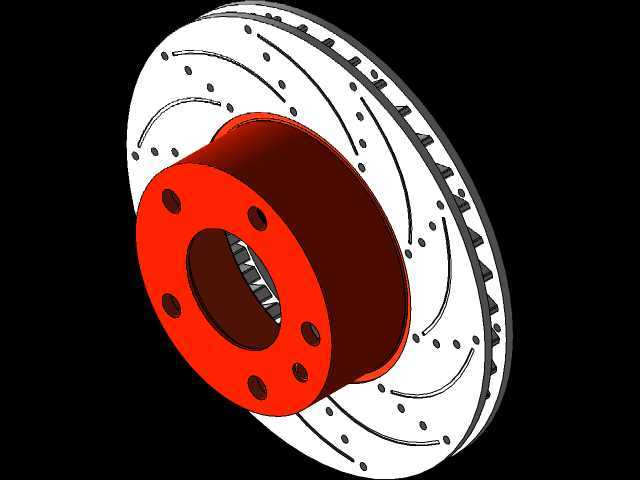

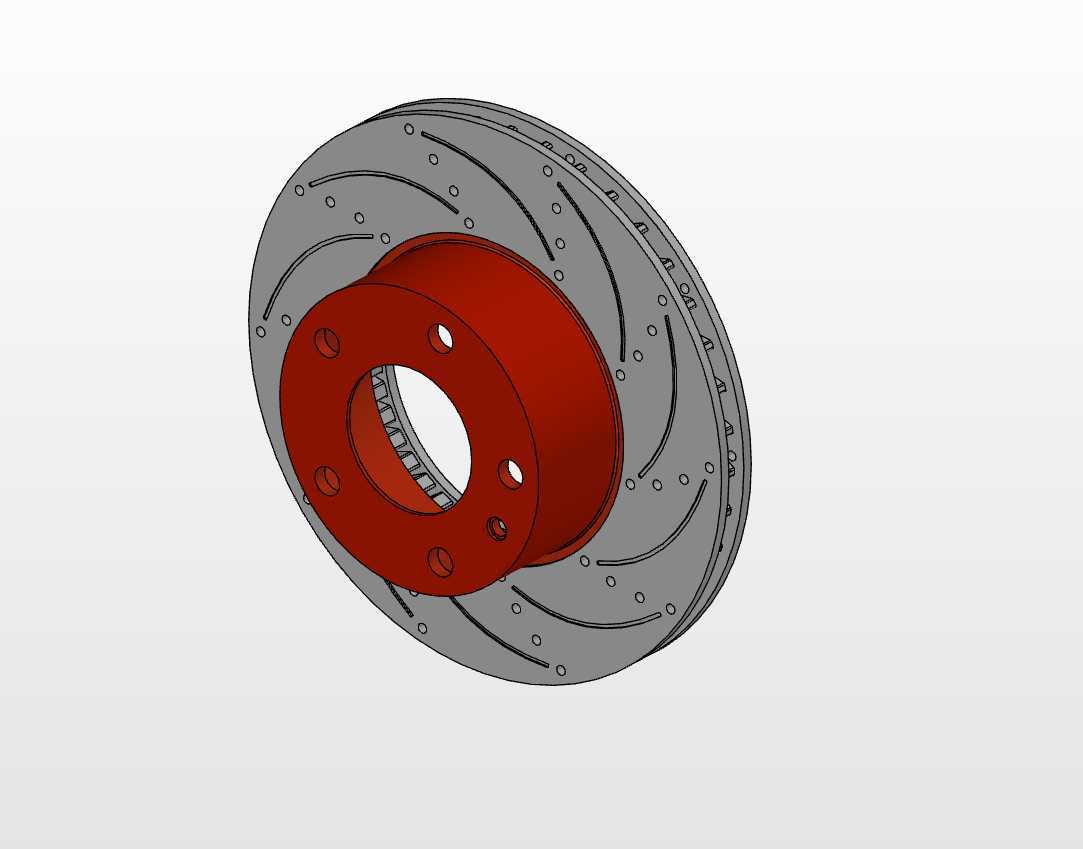

汽车通风划线式前制动盘结构设计

项目分类:制动器 发布时间:2021-12-04 ID:426627
  • 汽车通风划线式前制动盘结构设计
  • 汽车通风划线式前制动盘结构设计

  日常做底盘制动系统匹配时,划线通风前制动盘是乘用车辆前轮制动的核心承载部件,区别于后轮实心盘的低负荷定位,前轮需要承担整车70%以上的制动载荷,这类带划线沟槽的通风结构,首先要解决的就是连续制动工况下的热衰退问题。很多初入结构设计的工程师容易只关注盘面的摩擦直径,忽略安装合件的边界约束,实际上这类制动盘的安装帽台高度、螺栓孔分布圆直径,是和转向节、轮毂轴承的安装位直接绑定的,设计时首先要核对轮毂轴头的配合公差,帽台内孔与轴头的配合一般选过渡配合,既保证装配时的定位精度,也避免长期使用后出现盘体松旷的径向跳动。

  盘面的划线沟槽不是随意排布的装饰结构,每道沟槽的走向、深度、宽度都要和制动片的摩擦材料特性匹配,沟槽的核心作用有两个,一是在制动过程中刮除制动片表面磨下的粉尘碎屑,避免碎屑夹在盘片之间形成局部硬点,造成制动抖动或者盘面异常拉伤;二是在盘面涉水时快速划破水膜,缩短湿滑路面的制动响应距离,避免水滑效应导致的制动力突降。设计沟槽排布时要注意做动平衡校核,沟槽沿周向均匀分布,避免不对称开槽带来的旋转不平衡量,这个不平衡量要控制在整车允许的剩余不平衡量范围内,否则高速制动时会出现方向盘抖动的问题。

  通风道的结构设计是这类制动盘的核心,两层摩擦盘之间的散热筋走向,不能简单做径向直筋,要结合车轮旋转时的气流走向做一定的倾斜角度,引导冷空气从盘体内径侧进入,顺着散热筋流向外径侧排出,带走连续制动产生的热量。做热结构耦合分析时要重点关注两个参数,一个是紧急制动后的盘面最高温度,不能超过摩擦材料的许用工作温度,另一个是盘面的热变形量,要控制热翘曲量在合理区间,避免热态下制动踏板出现脉动反馈。散热筋的厚度、数量要兼顾散热效率和结构强度,筋条过密会增加风阻和铸造难度,筋条过疏则会导致整体刚度不足,制动时盘面变形量过大影响踏板脚感。

  安装法兰面的平面度要求很高,和轮毂贴合的面不能有凸起或者铸造缺陷,否则装配后盘体会出现端面跳动超差,日常行驶轻带刹车时会出现周期性的抖动。螺栓孔的位置度公差要严格控制,每个孔的中心相对于基准轴线的位置度偏差不能超过0.1mm,避免装配时螺栓强行别劲,导致盘体安装后存在内应力,使用一段时间后应力释放出现盘面变形。帽台根部的圆角要做合理的过渡,不能出现直角尖角,避免应力集中导致的盘体根部开裂,这个位置是制动盘承受扭矩的薄弱区域,圆角半径要结合壁厚做匹配,同时要做强度校核,保证最大制动力矩下的安全系数满足设计要求。

  摩擦面的表面粗糙度也有明确要求,不能过光也不能过糙,过光会导致新盘和制动片的磨合里程过长,初始制动力不足;过糙则会加剧制动片的异常磨损,缩短片的使用寿命。新盘出厂前的摩擦面一般会做精车处理,预留合适的粗糙度范围,保证和新片的磨合匹配。另外要注意盘体的壁厚差,整个摩擦环带的壁厚偏差要控制在0.01mm以内,壁厚差过大是导致制动抖动的常见诱因,很多售后市场的制动盘问题都出在这个加工精度上。

  在实际装车匹配时,还要考虑制动盘的防尘罩间隙,通风道的进风口不能被防尘罩完全遮挡,要预留足够的进风空间,否则散热效率会大幅下降,连续下山工况下容易出现热衰退。同时要核对制动卡钳的安装位置,卡钳的摩擦片有效摩擦范围要完全覆盖盘的摩擦环带,不能出现片的边缘超出盘体外径或者压在安装台阶上的情况,否则会出现偏磨、制动力不足的问题。这类划线通风盘的设计,本质上是在散热效率、结构强度、加工成本、NVH表现之间做平衡,没有绝对最优的结构,只有和整车定位、制动系统参数匹配的合理结构。
