五辐镂空运动款汽车轮毂结构设计

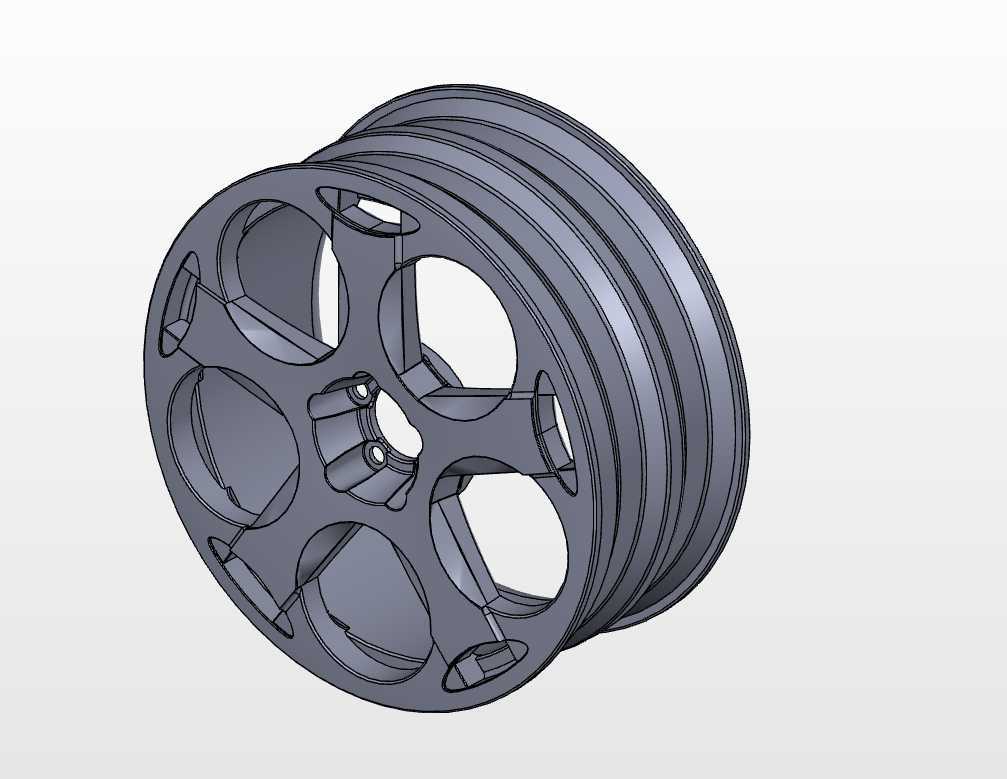

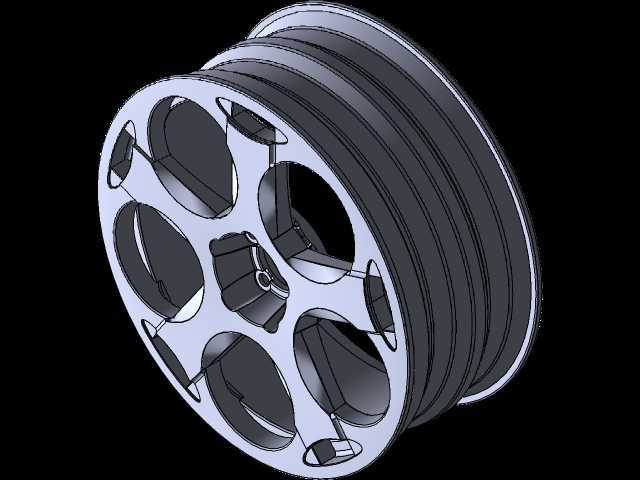

　　这款轮毂的结构设计首先围绕乘用车行驶的核心工况展开，日常铺装路面行驶时，轮辐需要承担整车垂直载荷，同时传递加速、制动过程中的扭矩，还要缓冲过坎、过减速带时的瞬时冲击，因此在结构布局上采用了五组对称分布的辐条设计，每组辐条从中心安装盘位置向外延伸至轮辋边缘，辐条之间预留大尺寸镂空区域，一方面可以降低簧下质量，提升悬架响应速度，另一方面能为制动系统留出充足的散热空间，避免连续制动后热量堆积导致制动效能衰减。中心安装区域的孔位布局完全匹配常规乘用车型的螺栓孔分布，中心定位孔的尺寸按照主流家用性能车的轴头尺寸设计，安装面做了平整化处理，保证轮毂与轴头贴合紧密，不会出现安装偏斜导致的高速抖动问题。轮辋部分采用多台阶式结构，

　　对应轮胎的胎圈座位置做了符合行业标准的倾角设计，能够保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶时轮胎脱圈的风险，轮辋边缘的凸缘结构经过加厚处理，在轮胎受到侧向力时能够提供足够的支撑力，同时在轻微剐蹭路沿时能够保护轮辋主体结构不被轻易损伤。从设计思路上，这款轮毂没有采用过于复杂的曲面造型，辐条的截面采用变厚度设计，靠近中心安装盘的位置厚度更大，因为这个区域是应力集中的核心位置，需要更高的结构强度来承受各个方向的载荷，向轮辋延伸的过程中辐条厚度逐渐收窄，在保证结构强度冗余的前提下尽可能去除多余材料，实现轻量化目标。镂空区域的边缘全部做了圆角过渡处理，避免直角位置产生应力集中，在车辆经过颠簸路面受到交变载荷时，

　　不会因为应力集中点的存在导致辐条出现疲劳裂纹。安装边界方面，这款轮毂的偏距设计适配多数前置前驱家用性能车的悬架几何参数，安装后不会与翼子板、刹车卡钳发生干涉，轮辋的宽度尺寸适配常规运动型轮胎的规格范围，不需要额外改动车辆的悬架结构就可以直接安装替换。实际装车场景中，这款轮毂的五辐镂空造型既可以满足日常城市通勤的使用需求，辐条的结构强度也能够支撑偶尔的赛道日激烈驾驶工况，大尺寸的镂空空间可以容纳更大尺寸的改装刹车卡钳，不需要额外加装轮毂垫片就可以避开卡钳本体，降低改装过程中的配件成本。轮辋的气门嘴孔位置做了加厚处理，避免安装气门嘴时出现应力开裂，同时位置避开辐条结构，后续充气、检测胎压时操作更加方便。在结构校核的过程中，

　　辐条的载荷分布按照1.5倍满载轴荷的冲击工况做了冗余设计，即使通过坑洼路面时受到瞬时冲击，结构也不会发生塑性变形，轮辋的径向跳动、端面跳动公差都控制在乘用车行驶要求的范围内，保证高速行驶时的稳定性，不会出现方向盘抖动的问题。不同于偏向外观展示的装饰性轮毂设计，这款结构在造型和实用性能之间做了平衡，既通过对称五辐的造型实现了运动化的视觉效果，又在每一处结构细节上考虑了实际行驶过程中的受力、散热、安装适配性等工程问题，没有为了追求造型夸张而牺牲结构可靠性，所有的曲面过渡、厚度变化都围绕实际使用中的载荷分布来设计，去除不必要的装饰性凸起结构，减少铸造过程中的工艺难度，同时降低后续动平衡校正时的配重块使用量。
