CATIAV5设计的智能屏幕腕表结构方案

　　本次呈现的屏幕腕表结构方案，面向日常随身穿戴的智能计时与信息交互场景设计，可覆盖日常通勤、轻运动场景下的佩戴使用需求，核心功能包含数字时间显示、基础交互信息反馈，同时兼顾佩戴的贴合度与外观的科技感表达。从结构设计逻辑来看，整体采用圆形表圈作为核心承载框架，表圈边缘做了分层式结构设计，外层为金属质感的装饰压圈，中层设置固定表镜的卡合槽位，内层预留屏幕模组的安装空腔，各层之间通过卡扣配合小尺寸定位柱实现装配，无需额外螺丝即可完成表圈部分的组合，既减少了外露连接件对外观整体性的破坏，也能控制整体装配公差，保证表镜与屏幕之间的间隙均匀，避免日常使用中灰尘、水汽从装配缝隙进入表体内部。表带采用皮质柔性带体搭配金属表耳的连接结构，

　　表耳与表壳主体之间通过铰接轴实现转动连接，铰接位置预留了15度的摆动余量，能够适配不同粗细的腕部轮廓，佩戴时带体可以自然贴合腕部曲线，不会出现局部硌腕的问题；表扣部分采用常规的针扣结构，扣位设置多档调节孔位，可适配140毫米到200毫米腕围的佩戴需求，表扣与带体的连接位置做了加厚衬片处理，避免长期弯折导致带体连接位置出现撕裂损坏。表体内部的空腔布局充分考虑了电子元件的安装边界，屏幕模组采用贴合式安装方案，屏幕背面预留了柔性排线的走线路径，避免排线弯折角度过大导致信号传输故障；表壳侧面设置了功能按键的安装位，按键采用防水硅胶圈做密封处理，按键的按压行程控制在0.8毫米，既保证按压的反馈手感清晰，也能满足日常洗手、

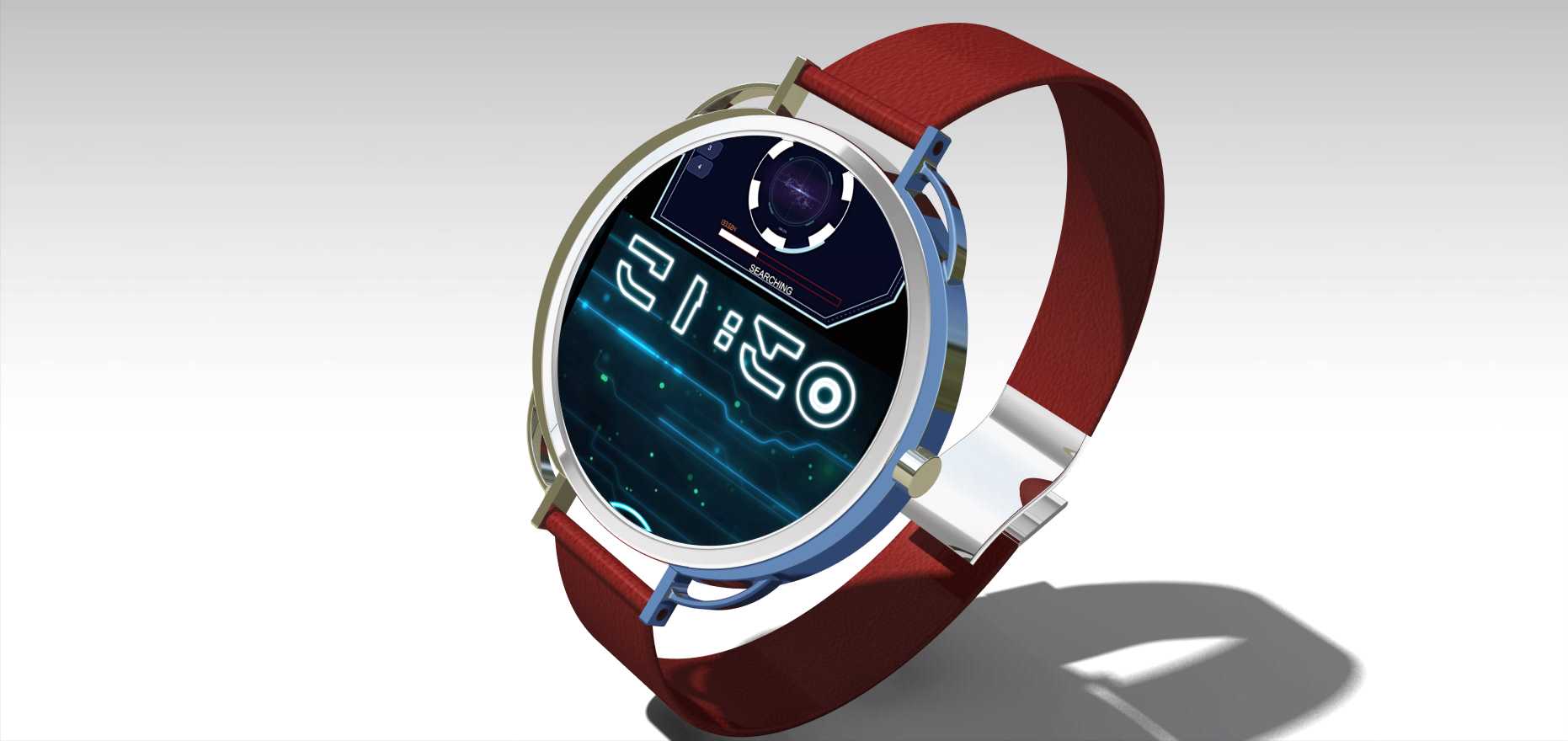

　　溅水场景下的密封防护需求。从外形尺寸边界来看，表体整体直径控制在46毫米，表体厚度为12毫米，佩戴时不会因为表体过厚出现卡袖口的问题；表圈外侧的装饰件采用蓝白撞色的分层设计，蓝色结构件同时承担表耳铰接座的固定功能，将外观装饰件与结构承载件整合为一体，减少了单独零件的数量，降低整体装配复杂度。屏幕显示区域的UI设计采用科技感的数字字体，显示内容包含时间、基础状态标识，屏幕表面覆盖高透钢化表镜，表镜边缘做了2.5D弧面打磨，手指滑动操作时不会出现边缘硌手的问题，同时弧面边缘也能在表体受到磕碰时分散冲击力，降低表镜碎裂的风险。表壳背面做了微弧面处理，贴合腕部皮肤的位置采用平滑过渡设计，没有凸起的棱角，长期佩戴不会在腕部留下压痕；

　　背面同时预留了心率传感器等拓展元件的安装位，可根据产品定位选择是否加装对应传感模块，无需重新调整整体表壳结构，具备一定的方案拓展性。在结构强度设计上，表圈的金属压圈采用不锈钢材质冲压成型，能够承受日常佩戴中的轻微磕碰与摩擦，避免表体出现明显的磕碰凹痕；表壳主体采用高强度工程塑料注塑成型，在保证结构强度的同时控制整体重量，整表重量控制在55克以内，长期佩戴不会产生明显的坠腕感。表带与表耳的连接位置做了拉力强化处理，铰接轴采用不锈钢材质，能够承受50牛的拉力不出现脱开问题，避免日常佩戴过程中表体脱落遗失。整体设计过程中充分考虑了穿戴设备的实际使用痛点，在外观科技感、佩戴舒适度、结构可靠性之间做了平衡，所有装配位置的公差配合都按照消费电子类穿戴设备的通用标准设定，可直接对接后续的手板打样与小批量试产流程，结构方案不存在难以加工的异形结构，大部分零件都可以通过常规的注塑、冲压工艺完成加工，有效控制后续的量产制造成本。
