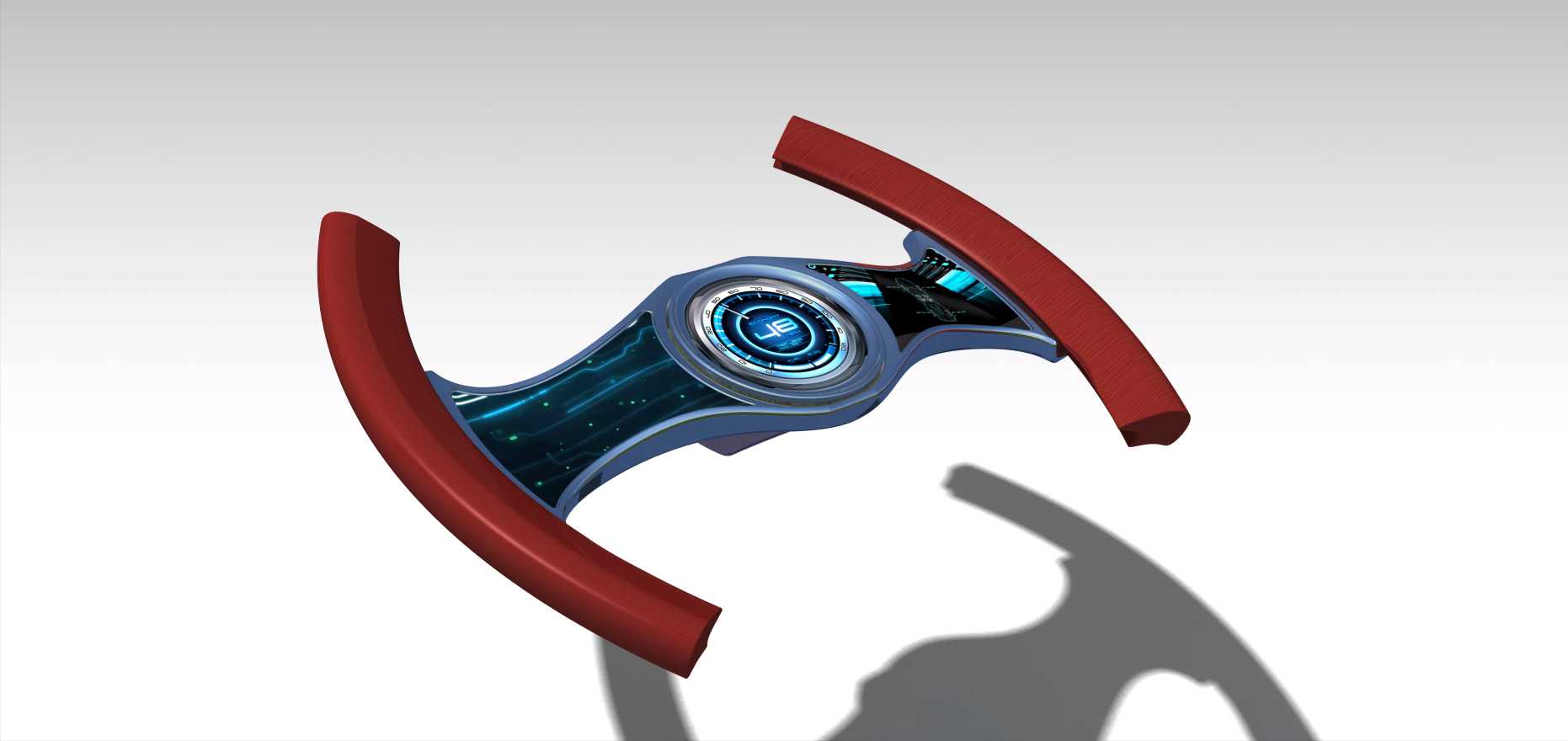

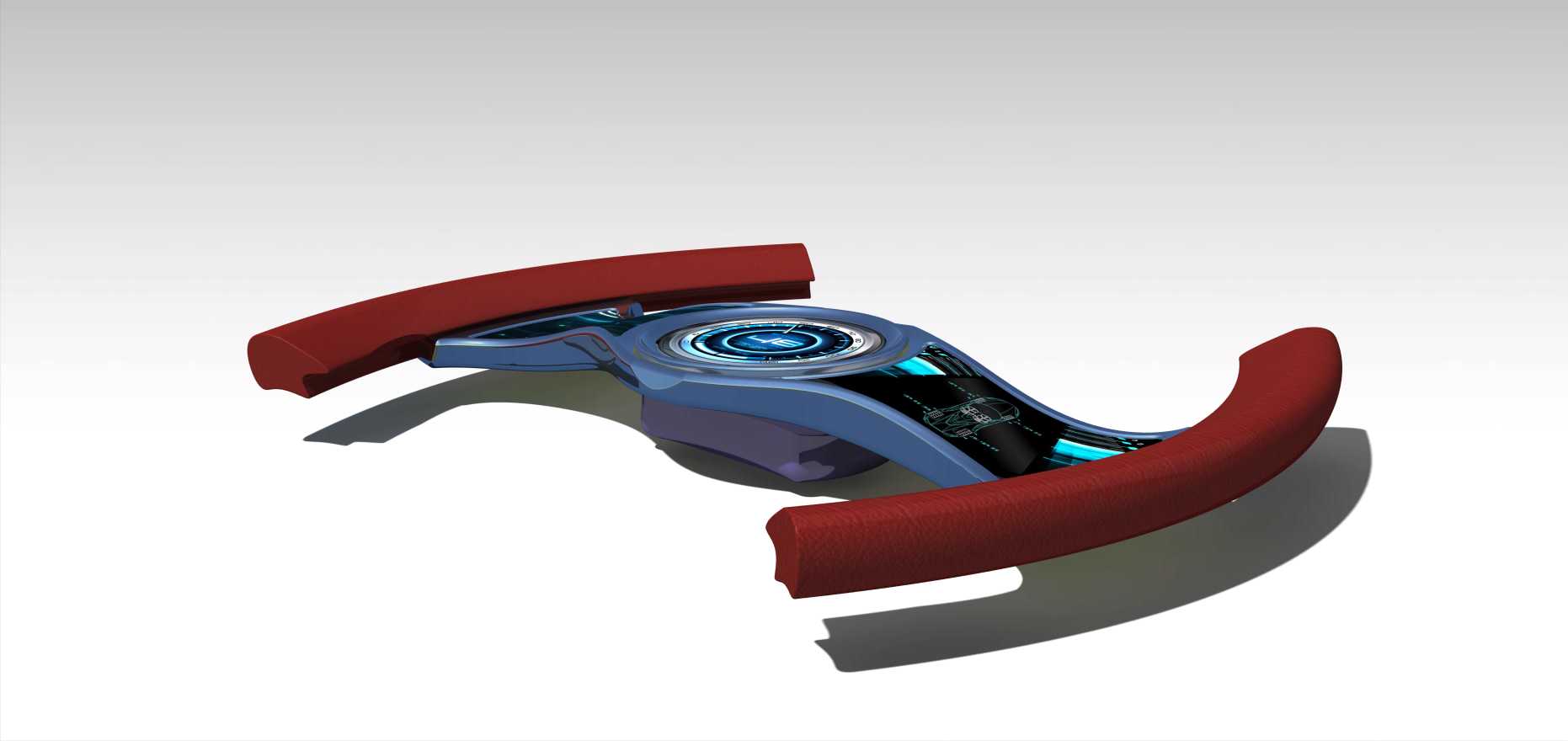

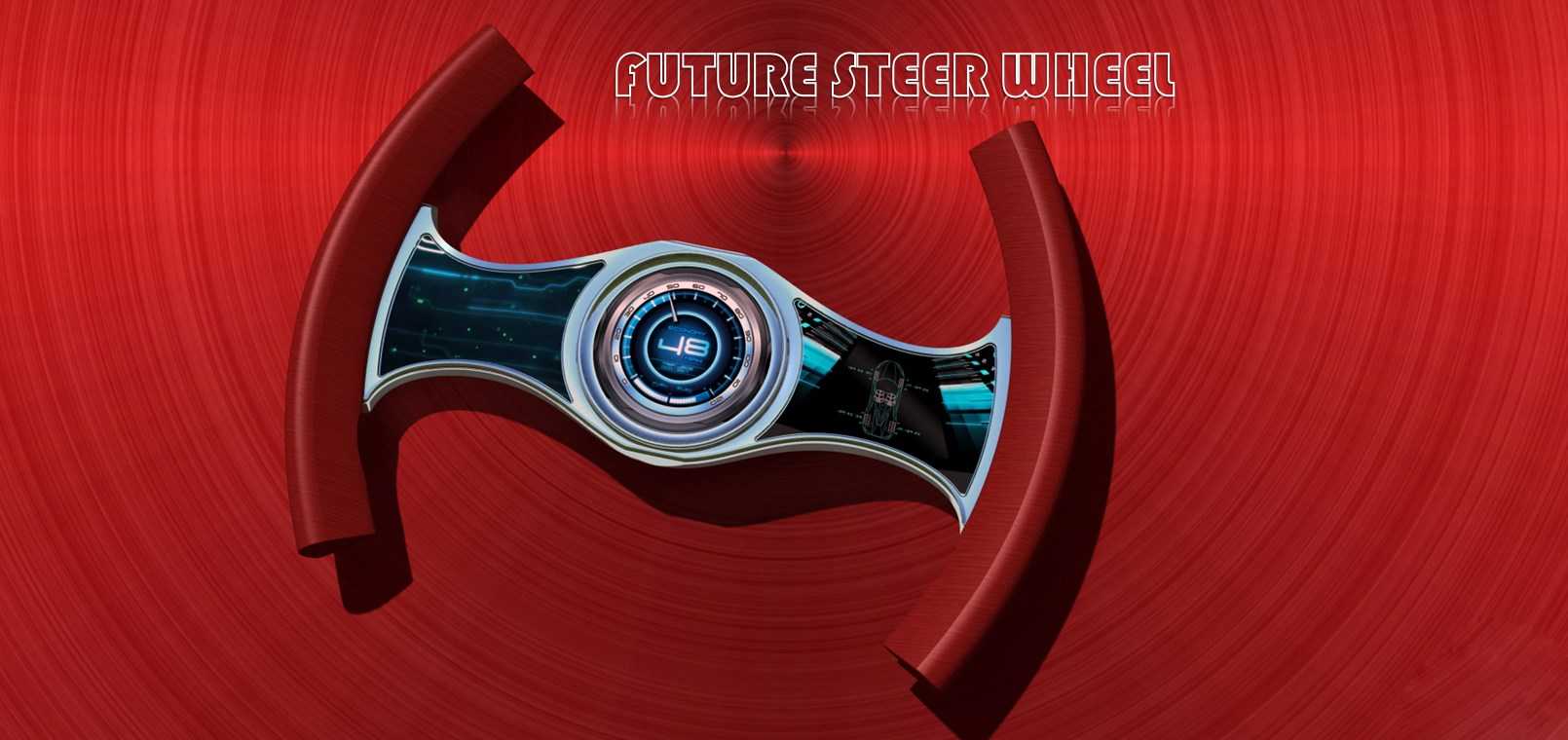

科幻概念款汽车转向操控方向盘结构设计

　　这款转向操控部件的设计，最初是面向下一代智能座舱的人机交互需求展开的，跳出了传统环形方向盘的结构框架，针对高阶自动驾驶场景下的人机共驾交互逻辑做了适配。在实际装车场景中，这类半幅式的转向结构主要适配L3及以上级别的智能驾驶车型，当车辆处于自动驾驶状态时，半幅结构不会遮挡座舱前方的贯穿式显示屏，能给驾驶员留出更开阔的前方视野，同时在人工接管场景下，握持区域的人体工学设计能保证驾驶员快速找到操控位，不会因为非环形结构出现抓空的风险。

　　从功能特性来看，这款方向盘将转向力传递路径做了集成化设计，中间的环形交互模块集成了驾驶模式切换、辅助驾驶状态确认、常用车机快捷操作的触控区域，驾驶员不需要抬手去操作中控屏，拇指在握持状态下就能完成大部分高频操作，减少驾驶过程中的视线偏移。两侧的握持区域采用了类肤材质的包覆设计，握持截面做了贴合手掌指关节弧度的内凹处理，长时间握持不会出现局部压应力集中导致的疲劳感，握径尺寸控制在32mm，适配绝大多数成年驾驶员的手掌握持尺寸。

　　设计过程中首先做了安装边界的校核，转向柱连接端的花键尺寸沿用了现有乘用车型的通用规格，不需要对现有车型的转向管柱结构做大幅改动就能完成适配，整体的横向最大宽度为360mm，上下方向的最大高度为180mm，相比传统全幅方向盘，在转向打到极限角度时，不会和座舱内侧的仪表台、腿部空间发生干涉，给驾驶员的膝部留出了更多的活动空间。结构上内部采用了镁合金的压铸骨架，在保证整体扭转刚度满足转向受力要求的前提下，整体重量比传统同尺寸方向盘降低了35%，能降低转向柱的负载，提升转向响应的灵敏度。

　　在转向力传递的结构设计上，两侧的握把和中间的连接基座采用了一体化的受力路径设计，没有多余的拼接结构，在承受150N·m的极限转向力矩时，整体结构的最大形变量控制在0.8mm以内，满足整车转向部件的强度要求。中间的安全气囊安装位做了预留，安装点的位置和传统方向盘保持一致，不需要重新开发安全气囊的固定结构，能降低配套的开发成本。表面的装饰区域采用了透光的IMD工艺处理，在车辆通电状态下能透出交互提示灯光，不同的驾驶模式下灯光颜色会做对应切换，帮助驾驶员快速识别当前的车辆状态。

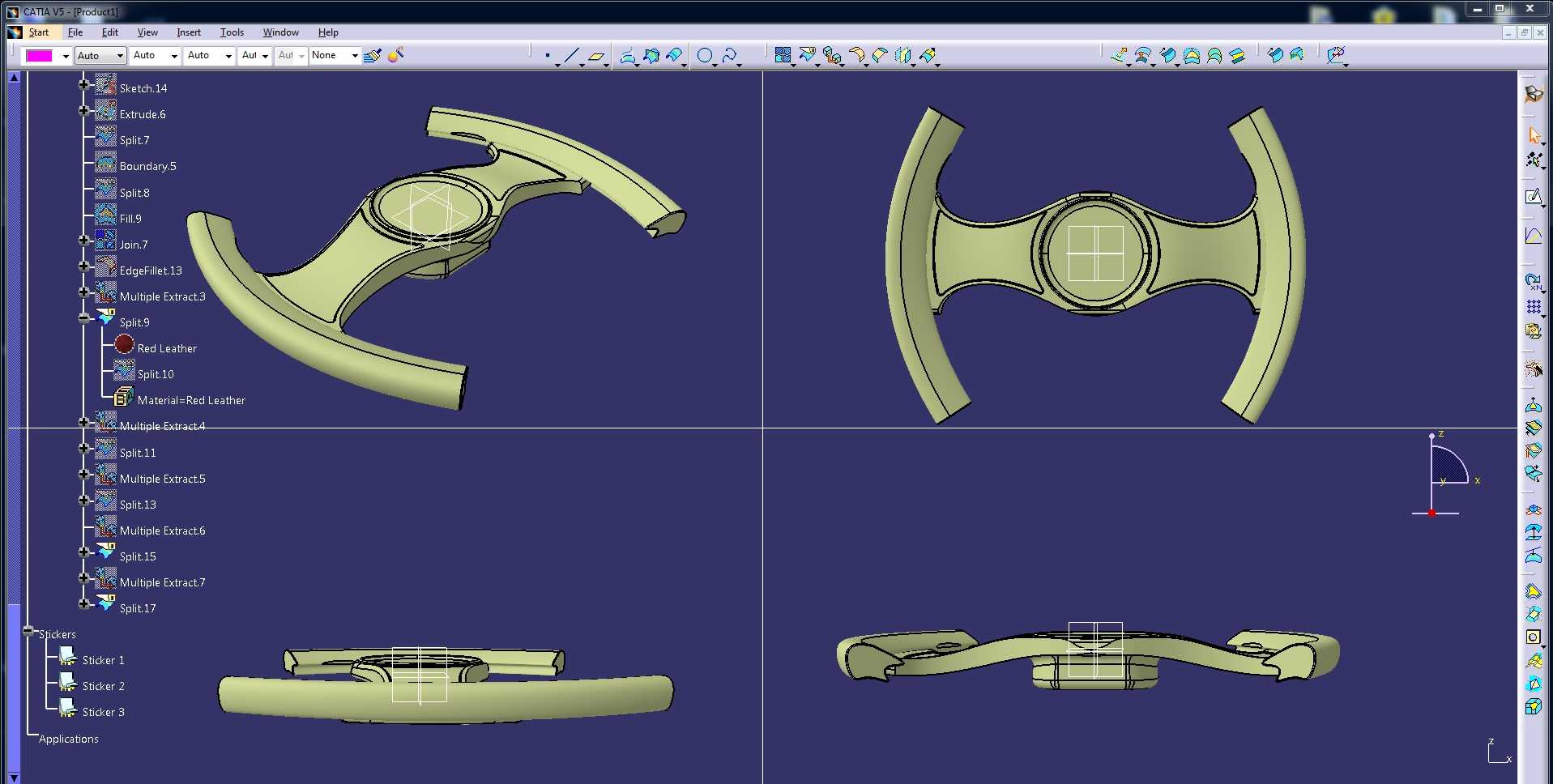

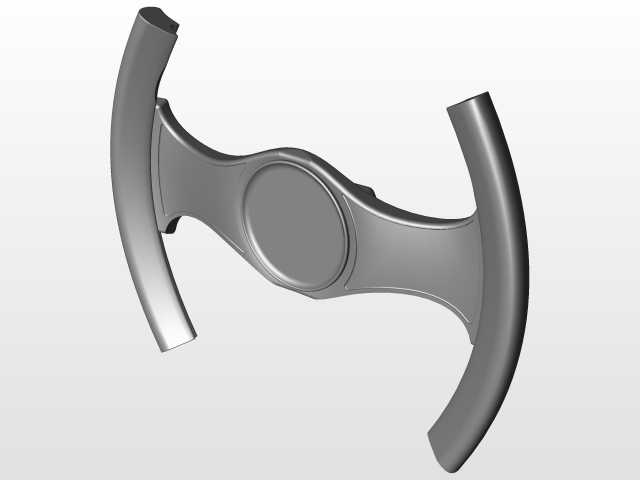

　　针对3D打印的快速验证场景，这款模型的结构做了分体式的拆分设计，各个部件的打印壁厚控制在2mm以上，没有小于45度的悬空结构，不需要额外添加大量支撑就能完成打印制作，打印完成后只需要简单的拼接就能组装成完整的样件，方便在设计早期阶段做人体工学的握持验证、安装匹配验证。在实际的工程验证阶段，这类概念结构的样件可以直接装在试验台架上做转向操作的模拟测试，收集不同手掌尺寸的测试人员的握持反馈，对握把的弧度、按键的位置做迭代优化，避免后期开模后出现结构问题导致的成本浪费。

　　从人机工程的角度考虑，这款方向盘的握持角度做了6度的后倾设计，和驾驶员正常坐姿下的手臂自然伸展角度匹配，手臂搭在握把上时，手腕不需要做额外的弯折就能保持自然的状态，长时间驾驶操作能有效降低手臂的疲劳感。两侧握把的末端做了轻微的外扩处理，在快速打方向的过程中，手掌能顺着握把的弧度自然滑动，不会出现脱手的情况，即使在紧急转向的场景下，也能保证驾驶员对转向的稳定控制。中间的交互模块表面做了防指纹的磨砂处理，阳光直射下不会出现反光影响驾驶员视线的问题，触控区域的反馈力度做了0.5mm的键程模拟，按压时会有清晰的力反馈，避免驾驶员操作时不确定是否触发功能。
