50毫米规格牵引连接球头结构

　　做机械结构设计快十二年，经手的牵引类连接构件少说也有几十套，这次拆解建模的50毫米牵引球，是拖挂类设备连接场景里最常用的标准连接件之一。很多刚入行的设计师容易把牵引球和普通球头铰接件混为一谈，实际上二者的受力逻辑和安装边界完全不同——牵引球要承受的是拖挂行进过程中的纵向牵引力、颠簸路面的垂直冲击载荷，还有转向时的横向剪切力，对结构强度和安装同轴度的要求远高于普通铰接件。

　　先从实际应用场景说，这类50毫米球径的牵引球，最常见的使用场景是轻型拖挂设备的连接端，比如小型货运拖斗、露营拖挂房车、厂区内的短途转运拖板、农用小型机具挂接结构，甚至部分场地作业的小型工程机械拖挂点位，都会用到这个规格的连接件。选50毫米这个球径不是随意定的，这个尺寸是国内轻型拖挂接口的通用适配尺寸，对应的牵引座卡扣锁紧结构都是按这个球径做的公差匹配，球径做大了卡不进锁紧座，做小了会出现配合间隙，行进中容易产生撞击异响，严重的甚至会出现脱挂风险。

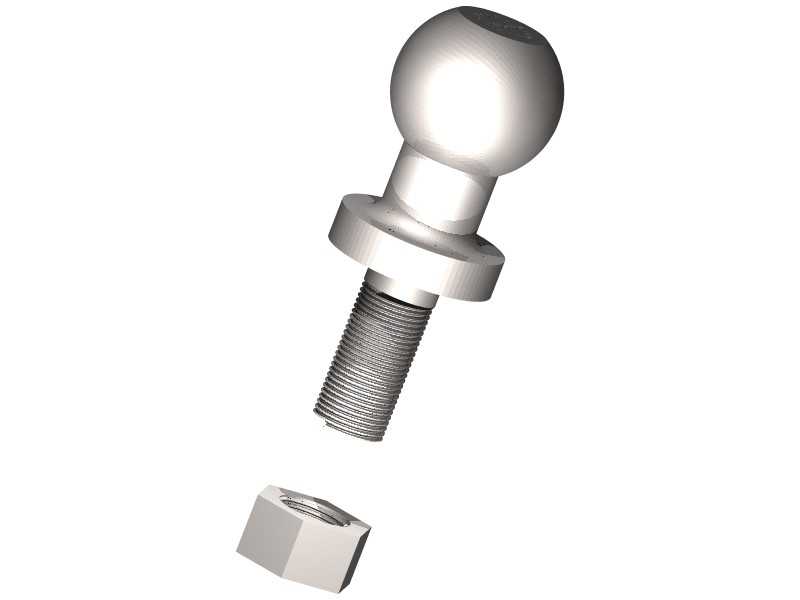

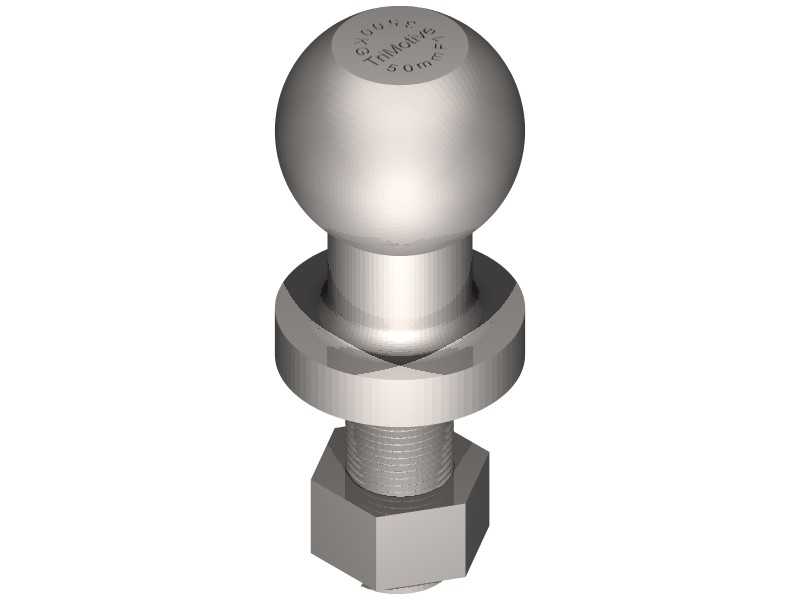

　　再看产品本身的功能特性，整个构件分为三个核心功能段：最上端的球形工作段，是和牵引座卡扣直接配合的部分，球面的粗糙度和圆度直接影响配合顺滑度，建模的时候球面的轮廓度公差要控制在0.1毫米以内，表面不能有拔模斜度或者拼接棱线，不然转向的时候会出现卡滞，长期磨损还会出现球面失圆的问题。中间的法兰定位段，是整个构件的安装基准，法兰的下表面是和安装基座贴合的定位面，这个面和球头中心的垂直度必须严格控制，要是垂直度超差，装上去之后球头会出现偏斜，不仅会加剧牵引座的磨损，还会让整个拖挂的行驶轨迹出现偏移。下端的螺纹连接段，是用来把整个牵引球固定在安装基座上的，螺纹规格要匹配法兰的承压能力，这里用的是标准粗牙螺纹，粗牙螺纹的抗冲击性能比细牙好，更适合牵引这种交变载荷的使用场景，配套的六角锁紧螺母要带防松结构，毕竟拖挂行进中的持续振动很容易让螺母松脱，建模的时候要预留出螺母的拧紧空间，还要考虑扳手的操作边界，不能出现螺母装上去之后扳手卡不到位的情况。

　　说下设计思路，做这个构件的三维模型的时候，最先确定的是球头中心到法兰定位面的高度尺寸，这个高度不是随便定的，要匹配对应牵引座的开口深度，太高了牵引座扣合之后锁紧机构卡不到位，太低了转向的时候牵引座会和法兰面发生干涉。然后是法兰的外径和厚度，法兰的外径要比安装位的通孔大出足够的承压面积，厚度要满足拧紧螺母的时候不会出现法兰变形，毕竟牵引的时候最大牵引力会全部作用在法兰和安装面的接触位置，承压面积不够的话容易把安装基座的接触面压溃。螺纹段的长度要根据安装基座的厚度来定，要保证螺母拧紧之后至少有3到4牙的螺纹露出螺母，既不能太长导致螺纹剐蹭周边构件，也不能太短导致螺母啮合齿数不够，出现螺纹滑牙的风险。

　　安装边界这块要特别注意，整个牵引球装到基座上之后，球头周围要预留足够的摆动空间，牵引座绕球头转动的角度，上下方向要满足至少20度的摆动量，左右方向要满足至少60度的转向角度，这个空间范围内不能有任何凸起的构件，不然拖挂上坡下坡或者转向的时候，牵引座会和周边结构发生硬碰撞。还有球面的硬度处理，实际生产的时候这个球形段一般会做表面淬火处理，硬度达到HRC40到45之间，耐磨性能才能满足长期使用的要求，建模的时候虽然不用体现热处理层，但是结构上要避免球面出现应力集中的尖角，所有过渡位置都要做圆角处理，不然淬火的时候容易出现裂纹，受力的时候也容易从应力集中的位置断裂。

　　很多新手建模的时候容易忽略的细节是球头和螺杆段的过渡位置，这个位置是整个构件应力最高的地方，不能直接做直角过渡，必须做足够大的圆角卸荷，不然长期承受交变载荷的时候，很容易在过渡位置出现疲劳断裂。还有法兰和螺杆连接的位置，也要做圆角过渡，避免应力集中。另外配套的锁紧螺母，建模的时候要注意螺母的对边尺寸要和螺纹规格匹配，还要考虑防松垫片的安装空间，很多人设计的时候只算螺杆长度，忘了加防松垫片的厚度，最后装的时候发现螺纹长度不够，螺母拧不到位。

　　从三维建模的角度来说，这个构件的建模逻辑并不复杂，但是要把所有工程细节做全不容易，比如球面的建模要保证是完整的回转面，不能用多段曲面拼接，不然导出工程图的时候轮廓度标注会出问题；螺纹部分如果是做结构展示可以用装饰螺纹，要是做受力仿真就要画出真实的螺纹牙型，才能准确计算螺纹的啮合应力；法兰上虽然没有设计安装孔，因为这个结构是靠下端的螺杆穿装固定，所以法兰的下表面一定要做平面度要求，保证和安装基座完全贴合，不然拧紧之后会出现附加应力。

　　实际选型的时候，这个规格的牵引球额定牵引载荷一般在3吨以内，适合轻型拖挂场景，如果是更重的拖挂设备就要选更大球径的牵引球，不能超载荷使用，不然容易出现断裂风险。安装的时候要保证螺杆和安装基座的孔是间隙配合，不能有歪斜，螺母要按规定的扭矩拧紧，还要定期检查锁紧情况，避免松脱。整个构件的结构看起来简单，但是每个尺寸的确定都对应着实际使用中的受力和配合要求，没有一个尺寸是随便定的，这也是机械设计最实在的地方，每个结构细节都要为实际使用场景服务。
