露营车隐藏式嵌入式冷冻冰柜结构设计

　　户外露营场景中，车载空间的利用率一直是改装环节的核心痛点，尤其是自行式露营车、拖挂式大篷车这类旅居车型，内部可用储物与功能空间本就局促，常规独立放置的车载冷冻冰柜往往需要占用过道、卡座下方或者床铺旁的整块可用区域，不仅压缩乘员活动空间，行车过程中还容易出现移位、磕碰的问题，存在不小的使用隐患。这款隐藏式嵌入式冷冻冰柜的设计，正是针对升降岛床车型的底部闲置空间做的定向适配，解决了常规车载冰柜外置摆放带来的空间浪费问题。

　　从实际使用场景来看，露营过程中食材的低温存储是刚需，尤其是长距离跨区域露营、多日户外驻留的场景下，需要稳定的冷冻空间存储肉类、速冻食材、冰饮等物品，常规的车载保温箱保冷时长有限，需要频繁补充冰袋，无法满足长期驻留的使用需求，而独立立式冰柜又受限于车内高度、摆放位置的限制，很难在不改动原有内饰布局的前提下找到合适的安装位。这款设计将安装位置选定在升降岛床的下方区域，利用床铺降下后床板与车底甲板之间的闲置夹层空间做嵌入式安装，不需要改动车内原有卡座、橱柜的布局，也不会占用乘员的正常活动通道，在不损失原有床铺使用功能的前提下，拓展出了独立的冷冻储物空间。

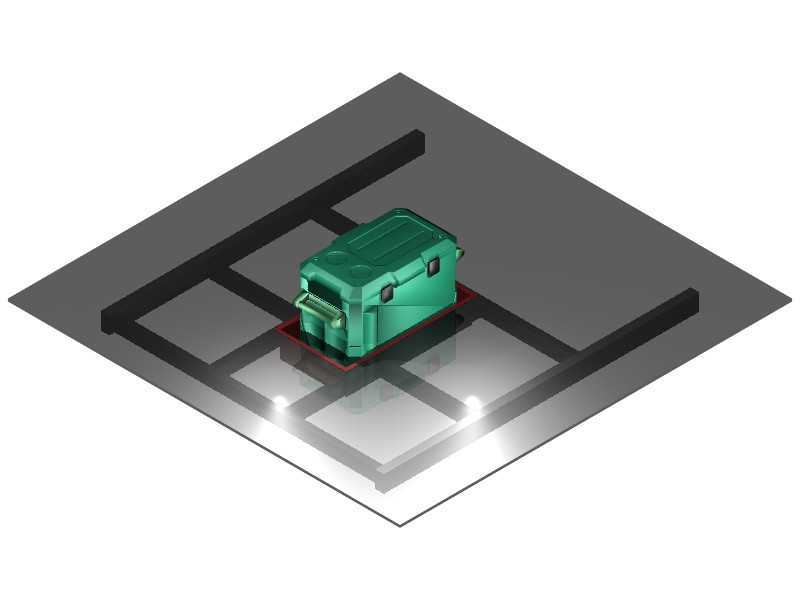

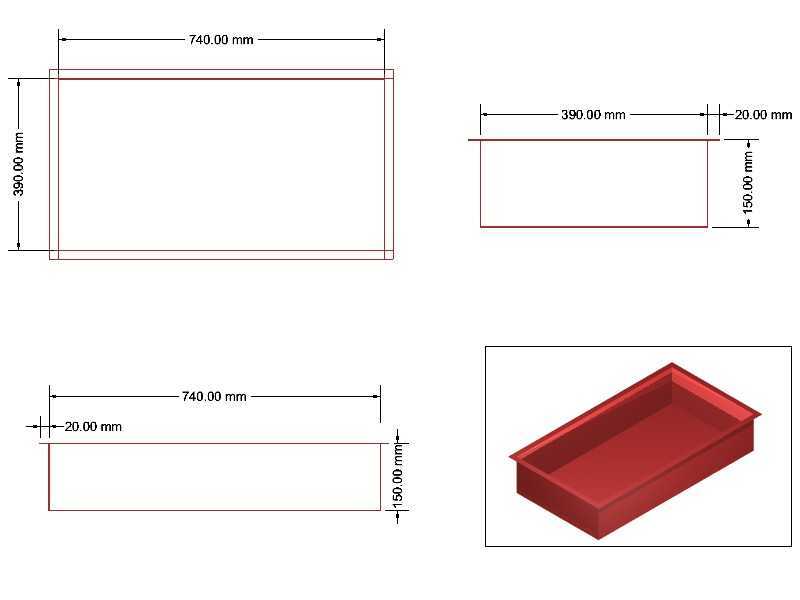

　　设计过程中首先要解决的是安装边界的匹配问题，常规升降岛床的床板底部到车底甲板的净空普遍在140-160毫米区间，设计时将冰柜箱体的整体高度控制在145毫米，预留出5毫米的安装间隙，避免床板升降过程中与箱体顶面发生剐蹭；箱体的长宽尺寸则根据床架下方的横向支撑梁间距做适配，刚好嵌入两根纵向支撑梁之间的空位，不需要额外切割床架的主承重结构，仅需要在对应位置的甲板上切割出与箱体轮廓匹配的安装开口，将箱体嵌入开口后，箱体顶面与床板铺设完成后的表面齐平，床板铺设完成后完全看不到下方的冰柜结构，实现完全隐藏的效果。

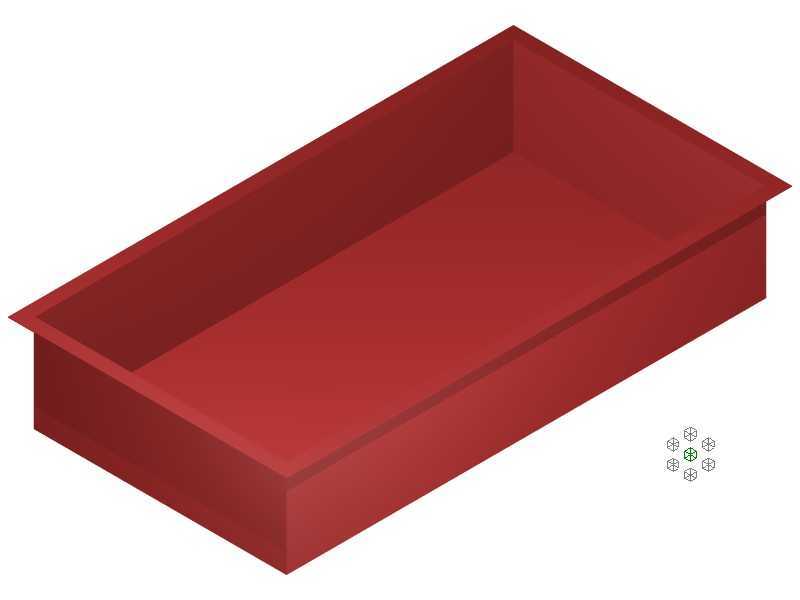

　　箱体本身的结构设计兼顾了保温与承重需求，外壳采用硬质工程塑料一体注塑成型，边角位置做了圆弧过渡处理，避免安装过程中划伤甲板或者床架结构；内部填充高密度聚氨酯保温层，厚度控制在20毫米，在有限的外形尺寸下尽可能压缩保温层占用的空间，最大化内部冷冻储物容积，同时保证箱体的结构强度，即使床板降下后承受成年人坐卧的载荷，也不会出现箱体变形、保温层开裂的问题。箱盖采用侧开式结构，开合方向朝向床体外侧的抽拉位置，不需要完全掀开床板就可以通过预留的取物开口拿取内部食材，日常使用时不需要每次都挪动床板上的床垫、被褥，大幅降低了使用的繁琐程度。

　　固定结构的设计上，箱体底部设置了四个带橡胶减震垫的安装支脚，支脚通过自攻螺丝固定在车底甲板的加强筋位置，避免行车过程中箱体出现晃动、移位；箱体与甲板开口的接缝处填充橡胶密封胶条，一方面阻挡行车过程中路面的灰尘、水汽进入箱体周边的夹层空间，另一方面也能减少行车震动带来的异响。制冷模块采用集成式直流压缩机制冷单元，适配车载12V/24V供电系统，模块整体嵌入箱体的侧端预留腔体内，不会额外突出箱体轮廓，安装时不需要在床架上额外开凿避让位，管线沿着床架的支撑梁内侧走线，隐藏在床板下方的夹层内，完全不会暴露在内饰可见区域。

　　从实际使用的角度出发，这款嵌入式冰柜的有效容积可以满足2-3人3-5天的露营冷冻食材存储需求，内部设置了可拆分的储物格，可以分类存储不同类型的食材，避免行车过程中食材在箱体内晃动磕碰；箱体的密封结构经过优化，箱盖闭合后通过周边的弹性锁扣压紧密封胶条，即使车辆行驶在颠簸的非铺装路面，也不会出现冷气泄漏、箱盖意外弹开的问题。针对露营场景的使用特点，箱体外壳做了防刮、防腐蚀的表面处理，即使长期处于车底夹层的多尘、潮湿环境下，也不会出现外壳锈蚀、老化开裂的问题，日常维护仅需要定期清理密封胶条上的积灰、检查固定支脚的螺丝松紧度即可，不需要复杂的保养操作。

　　不同于后期改装常见的外置捆绑、支架固定的车载冰柜安装方式，这种嵌入式隐藏安装的设计思路，核心是在不破坏原车原有功能布局、不损失乘员活动空间的前提下，挖掘车辆闲置结构空间的利用潜力，对于大篷车、露营车的内饰改装来说，这种适配特定安装空位的专用储物、功能部件设计，比通用型部件的空间利用率更高，安装后的整体性也更好，不会出现后期改装常见的突兀、不协调的问题，同时也规避了外置安装部件带来的行车安全隐患。
