4寸手推车轮行走轮结构设计

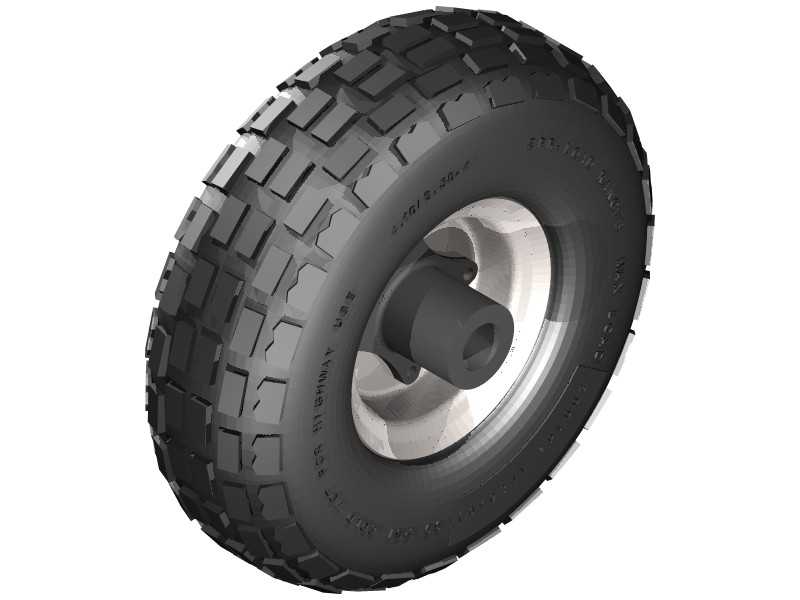

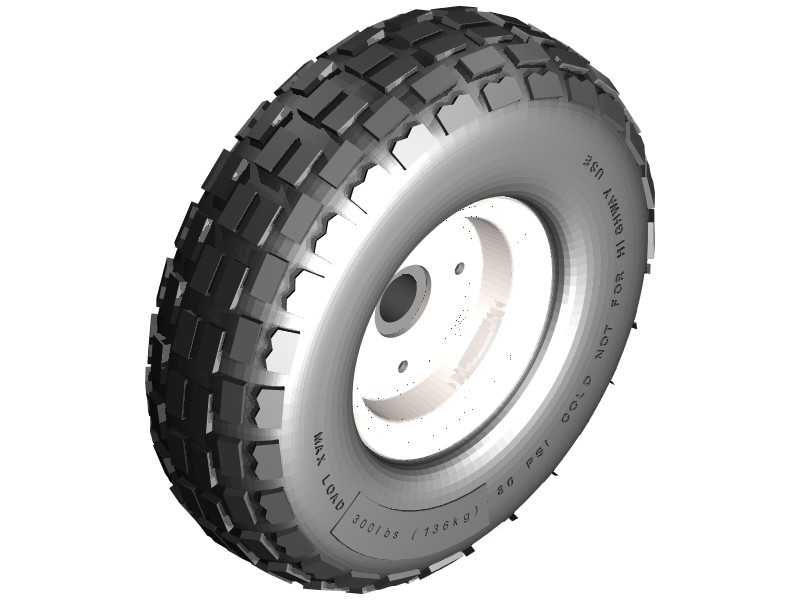

　　在仓储物流、车间物料转运、商超理货、户外短途轻载搬运等场景中，手推车是使用频率极高的短途载具，而车轮作为直接接触地面、承载整车载荷并实现行走功能的核心部件，其结构设计合理性直接决定了手推车的推行顺畅度、负载能力与使用寿命。这款4寸规格的手推车轮，针对轻载短途转运的实际工况做了针对性的结构匹配，首先从功能实现逻辑来看，车轮整体分为橡胶胎体、金属轮辋、中心安装轴套三个核心部分，三者的配合精度直接影响行走过程中的稳定性。胎面采用块状加深花纹设计，这种花纹结构并非为高速行驶设计，而是针对车间环氧地坪、水泥路面、仓库防滑钢板、户外柏油路面等多种常见手推车使用场景优化，块状花纹的边缘可以在不平整地面提供足够的抓附力，避免推行过程中出现侧滑，

　　同时加深的花纹沟槽可以容纳地面的细小碎屑，减少硬物嵌入胎面造成的胎体损伤，也能在略有积水的地面破除水膜，降低打滑概率。胎体采用橡胶材质，本身具备一定的弹性变形量，在经过地面小幅度凸起、接缝或者细小杂物时，可以通过胎体自身的形变吸收部分冲击，避免震动直接传递到车斗与所载物料上，对于转运易碎件、精密小件的场景，这种缓冲作用能有效降低物料磕碰损坏的概率。轮辋部分采用冲压成型的金属结构，与橡胶胎体的配合面做了圆弧过渡处理，避免应力集中造成胎体与轮辋的脱开，轮辋的轮缘高度经过匹配计算，既能够保证胎体充气或者装配后不会在侧向受力时从轮辋上脱出，又不会因为轮缘过高增加不必要的结构重量。中心的安装轴套是整个车轮与车架连接的核心部位，

　　轴套的内孔尺寸匹配常规手推车的轮轴直径，轴套与轮辋之间通过辐板结构连接，辐板采用对称分布的曲面造型，这种设计一方面可以在承受径向载荷时均匀分散应力，避免轮辋局部受力过大出现变形，另一方面曲面结构相比平直辐板具备更好的抗扭转能力，在推车转向、侧向受力时不会出现辐板弯折的问题。从安装边界来看，这款4寸车轮的整体外径、轮辋宽度、轴套伸出长度都适配常规轻型手推车的轮架安装空间，安装时不需要对现有轮架做额外的切割或者焊接改造，直接穿入轮轴加装轴向限位件即可完成装配，替换维护的便利性很高。在设计思路上，这款车轮没有追求冗余的重载能力，而是紧扣轻型手推车的常用负载区间做结构优化，胎体的橡胶硬度选择兼顾了耐磨性与缓冲性，硬度过高会导致缓冲性能差、推行震感强，硬度过低则会加快胎面磨损、增加推行阻力，实际匹配的硬度区间在常规水泥路面推行时，滚动阻力控制在较低水平，单人即可轻松推动额定负载的车辆，同时正常使用工况下的胎面磨损寿命可以满足高频次转运的需求。轴套内部可以根据使用需求加装衬套，对于需要长期高频使用的场景，加装自润滑衬套后可以减少轴与轴套之间的磨损，延长车轮的维护周期，不需要频繁加注润滑油也能保持顺畅转动。在实际选型应用中，这类4寸手推车轮通常适配单轮负载100kg以内的轻型手推车，既可以用于平板手推车的定向轮安装，也可以搭配转向支架作为万向轮使用，转向使用时轮辋的侧向间隙经过控制，不会因为侧向间隙过大出现转向时的晃动偏移，推行过程中方向控制更精准。

　　不同于大尺寸的运输车辆车轮，手推车轮的转速极低，不需要考虑高速动平衡问题，设计时更多关注静载下的结构强度、低速滚动的阻力表现、不同地面的适配性以及安装替换的通用性，这款车轮的结构完全围绕这些核心需求展开，没有多余的装饰性结构，所有造型特征都服务于功能实现：胎面的花纹服务于抓地与耐磨，轮辋的曲面服务于载荷分散，轴套的长度服务于安装适配，辐板的造型服务于结构强度，整体结构紧凑，零件数量少，装配工序简单，适合批量生产应用，也方便终端用户在车轮磨损后快速替换，不需要复杂的专用工具即可完成拆装。在车间日常物料周转场景中，这类车轮可以适配常见的工具车、物料周转车、垃圾桶轮组、小型移动工作台的行走需求，只要安装尺寸匹配，都可以直接替换使用，其橡胶胎体不会对环氧地坪造成硬划伤，相比全金属轮或者硬质尼龙轮，对车间地面的友好度更高，能够减少地面维护成本，同时推行过程中的噪音更低，在需要保持安静的生产车间、办公区域周边使用时，不会产生过大的噪音干扰。
