户外可拓展液压式移动影院拖车结构

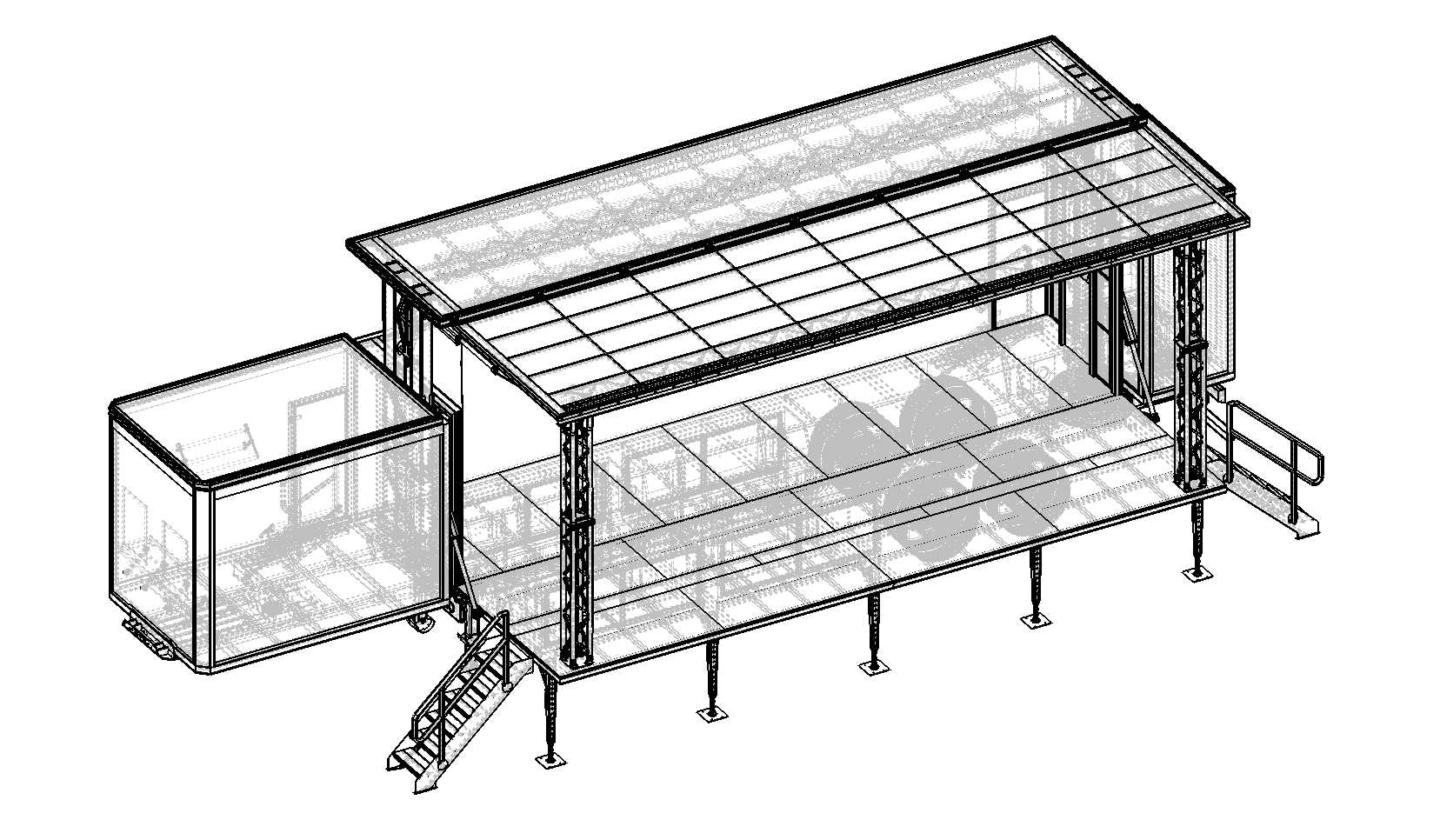

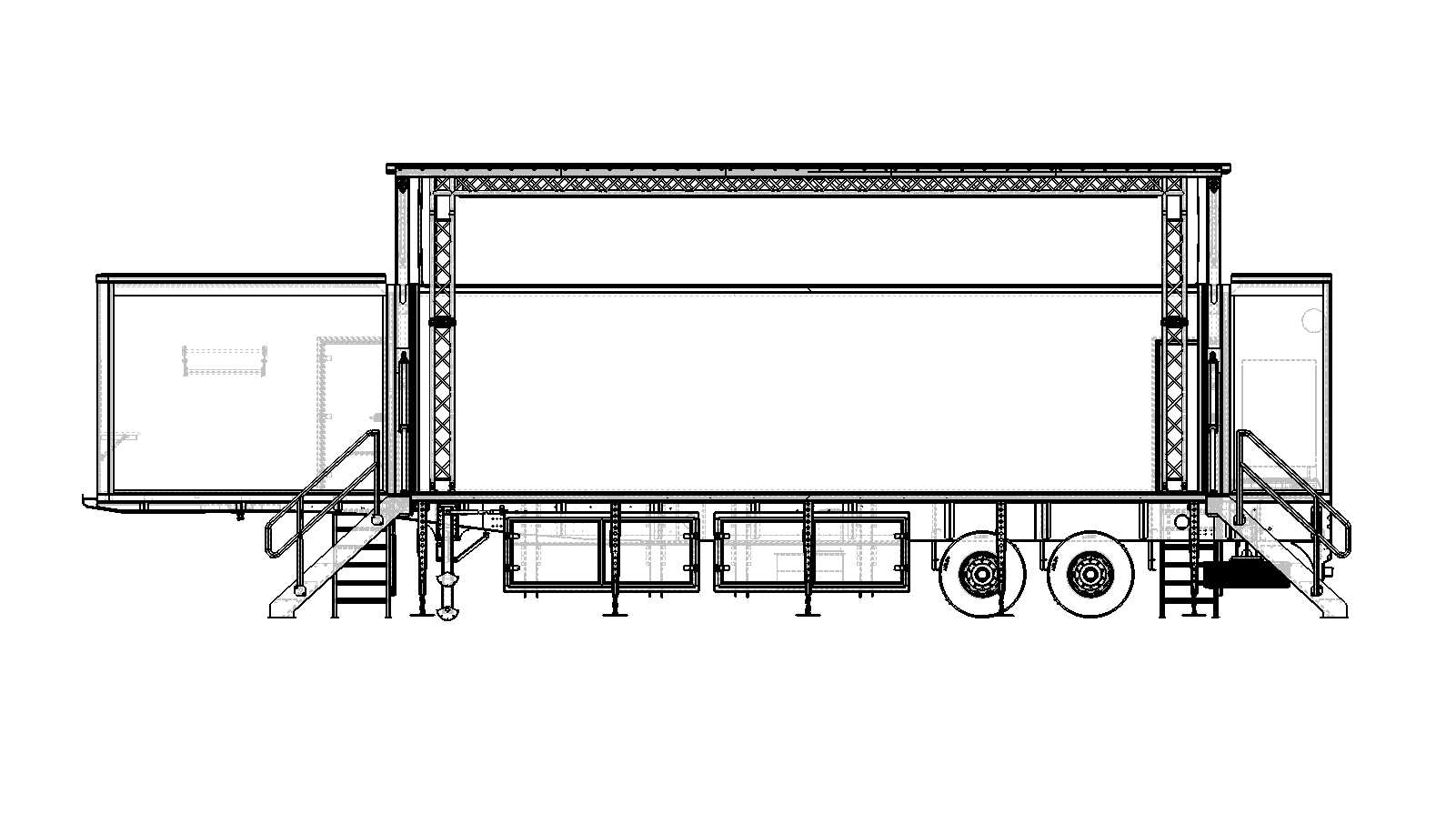

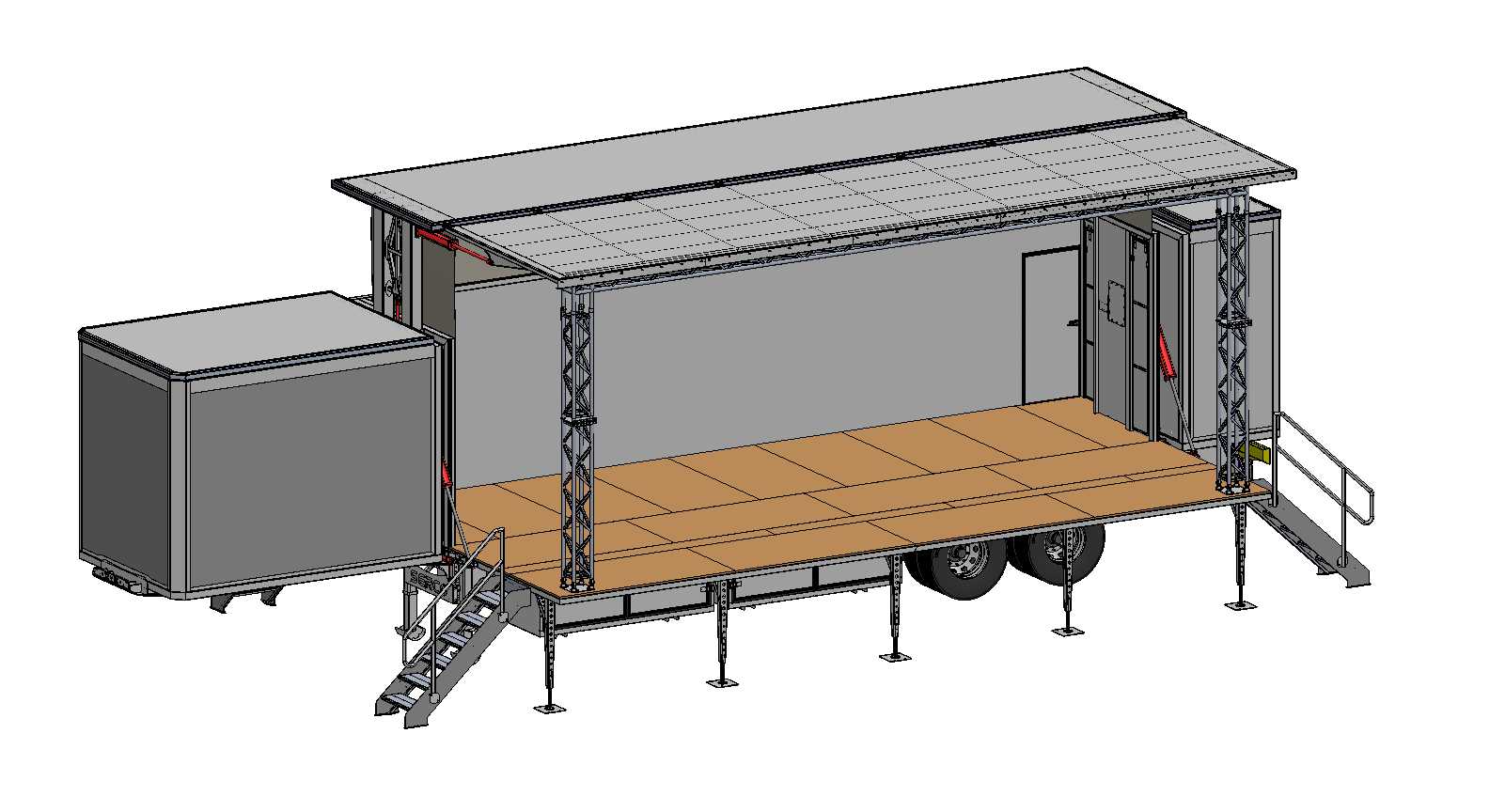

　　这款移动影院拖车的核心应用场景覆盖户外临时演艺、社区文化巡演、商业路演、郊野露天放映等无固定场馆的活动场景，可脱离固定建筑场地完成整套观演空间的快速搭建，解决传统临时演出场地搭建周期长、配套设施分散、转场成本高的实际痛点。从结构功能来看，整车采用拖挂式底盘设计，配备双轴行走轮组与多组可调节液压支腿，驻车状态下支腿伸出触地，可将整车抬升至水平稳定状态，抵消停放地面的坡度与不平整影响，避免舞台区域出现倾斜晃动，保障人员在台面上活动的安全性。车厢主体采用框架式蒙皮结构，侧面配备液压驱动的遮阳篷拓展机构，驻车展开时可通过液压动力将侧围遮阳篷抬升至指定高度，形成覆盖舞台区域的顶部遮蔽结构，同时车厢底板可向外翻折拓展，

　　形成平整的木质铺装舞台平面，舞台边缘配套可折叠式金属爬梯与侧边扶手，方便人员上下舞台区域，爬梯采用防滑踏步设计，适配户外不同地面条件的停靠需求。车厢内部做了明确的功能分区，前隔舱设置独立的演员更衣空间，可满足演出人员临时换装、候场的使用需求，无需额外搭建临时更衣帐篷；后隔舱集成了动力单元安装位，配套滑动式发电机组安装平台，平台可沿导轨向后滑出指定距离，方便发电机组的日常检修、加油与维护操作，发电机组可独立为整车的照明、音响、放映设备以及液压系统提供电力支持，让整车无需依赖外接市电即可独立运行，真正实现无场地限制的转场作业。从设计思路层面，这款拖车优先考虑了转场状态的通过性与驻车状态的空间利用率，

　　行驶状态下所有拓展结构全部收拢至车厢轮廓内部，遮阳篷、拓展舞台、爬梯、支腿均处于收纳锁定状态，整体外廓尺寸符合道路通行的拖挂车辆限值要求，可由常规牵引车牵引完成公路转场，无需办理特殊超限运输审批。驻车展开后，舞台区域可达到10米长、4米高、5米进深的使用尺寸，足够容纳小型演出团队的表演活动以及放映设备的架设需求，顶部遮阳篷可起到遮阳挡雨的作用，适配晴天、小雨天气下的户外活动开展。结构设计上充分考虑了户外使用的可靠性，所有液压管路均做了防腐蚀、防磕碰的防护处理，支腿底部配备加大的支撑盘，降低松软地面上的接地压强，避免支腿下陷；舞台翻折机构配备机械锁止装置，展开后可通过机械结构锁定承重状态，避免液压系统失压导致舞台下坠；

　　车厢侧门采用密封式设计，行驶状态下可防止雨水、灰尘进入车厢内部，保护内部存放的演出设备与道具。安装边界方面，整车的所有拓展机构在展开过程中需要预留足够的侧向与后部空间，侧方拓展遮阳篷与舞台时需要预留不小于6米的侧向净空，后部发电机组滑出时需要预留不小于1米的后部操作空间，支腿展开时需要保证每个支腿落点的地面承载力满足承重要求，避免在松软沙土、陡坡区域驻车展开。车厢顶部可预留设备安装位，方便加装照明灯具、音响支架、放映设备挂载架等附属设施，内部隔舱可根据使用需求调整内饰布局，适配不同类型的户外活动使用需求，比如调整为临时宣传站点、移动科普展馆、小型临时发布会场地等，拓展设备的使用场景。整车的行走系统采用标准拖挂式车轴与制动系统，可匹配常规拖挂车头的牵引接口，制动系统与牵引车联动，保障公路行驶的安全性，车厢框架采用型钢焊接结构，整体刚度满足公路行驶的颠簸载荷要求，同时控制整车整备质量，降低牵引所需的动力要求。
