Roadhog甘蔗连杆运输半挂车结构设计

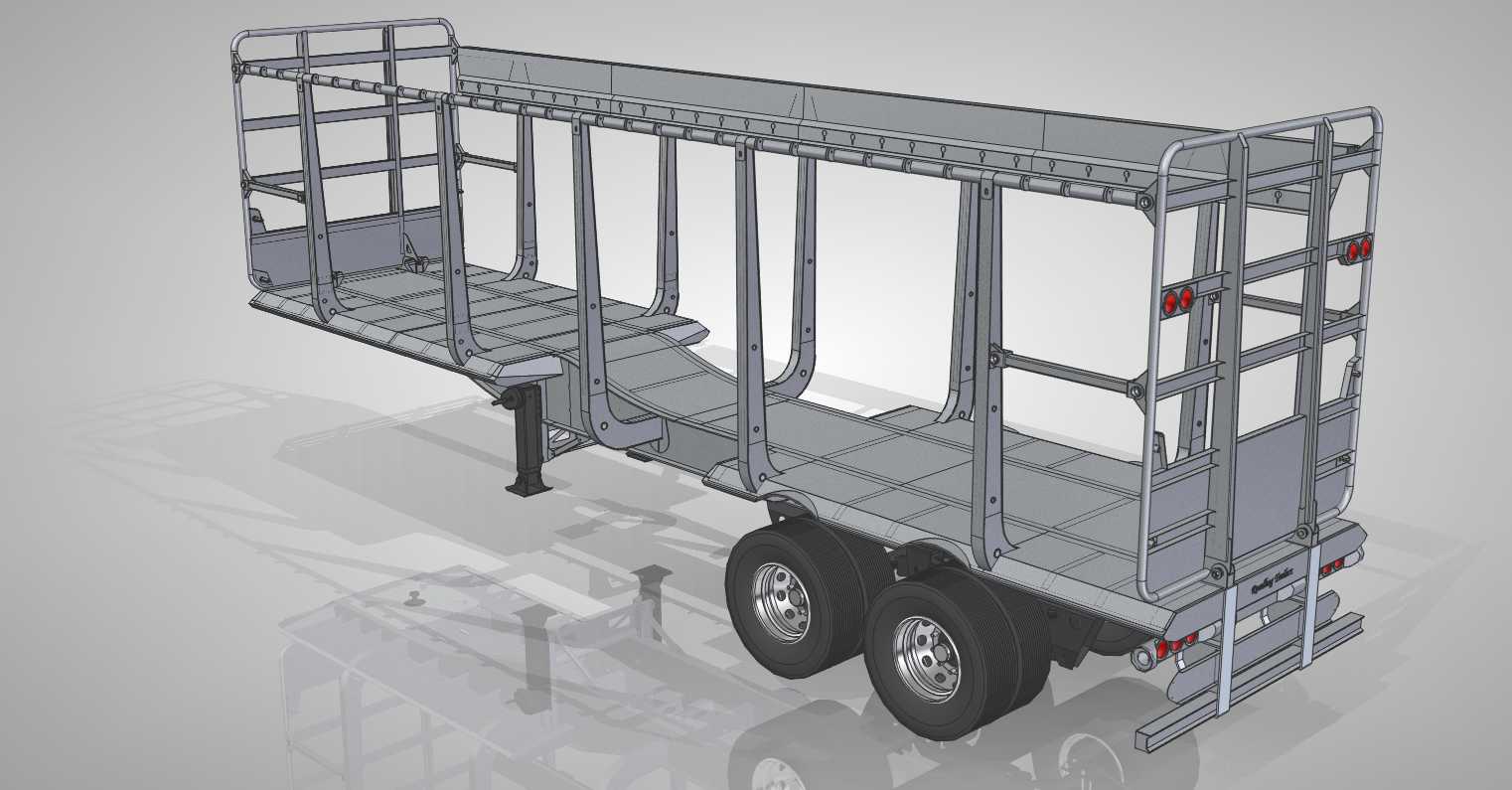

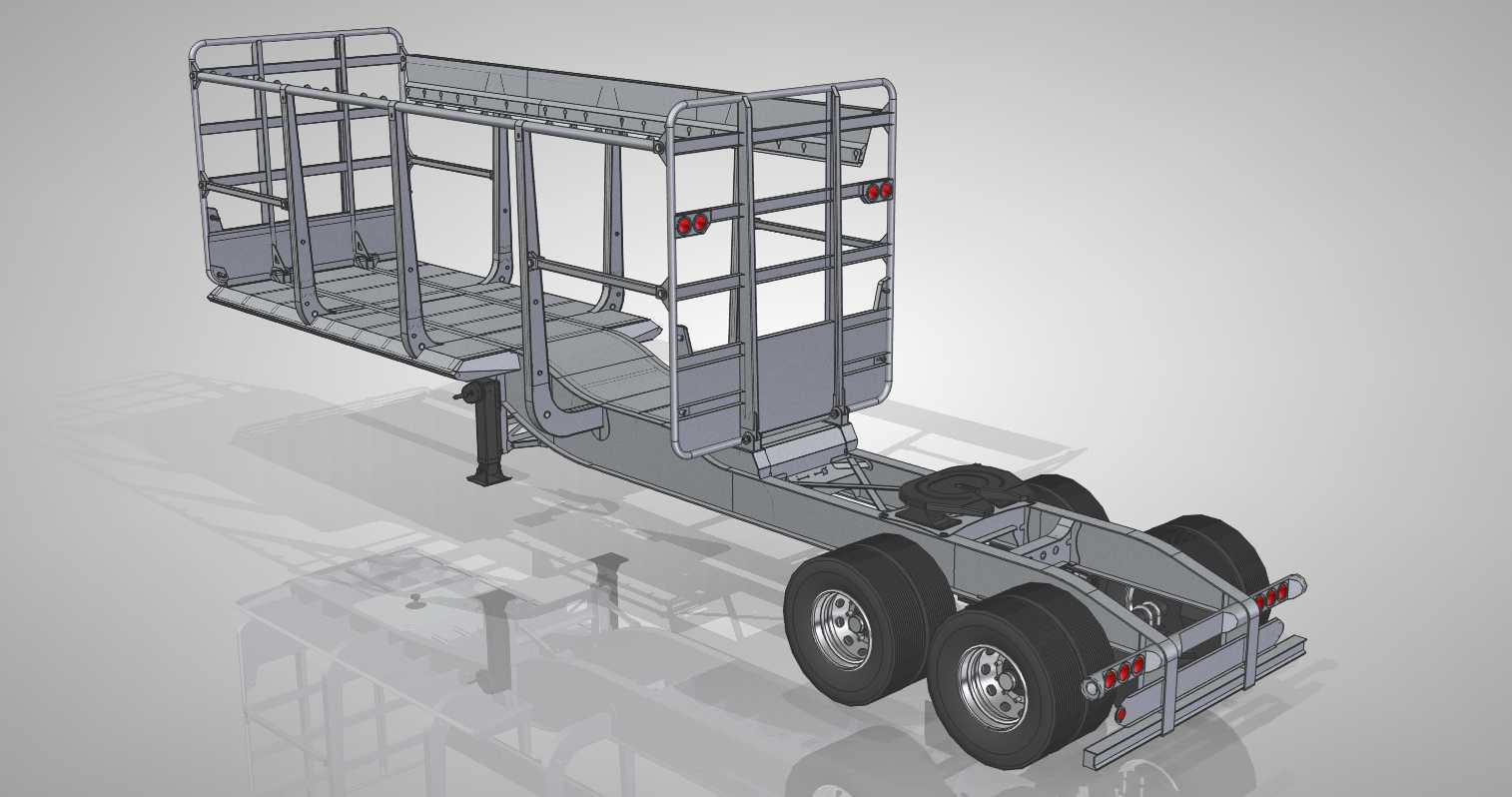

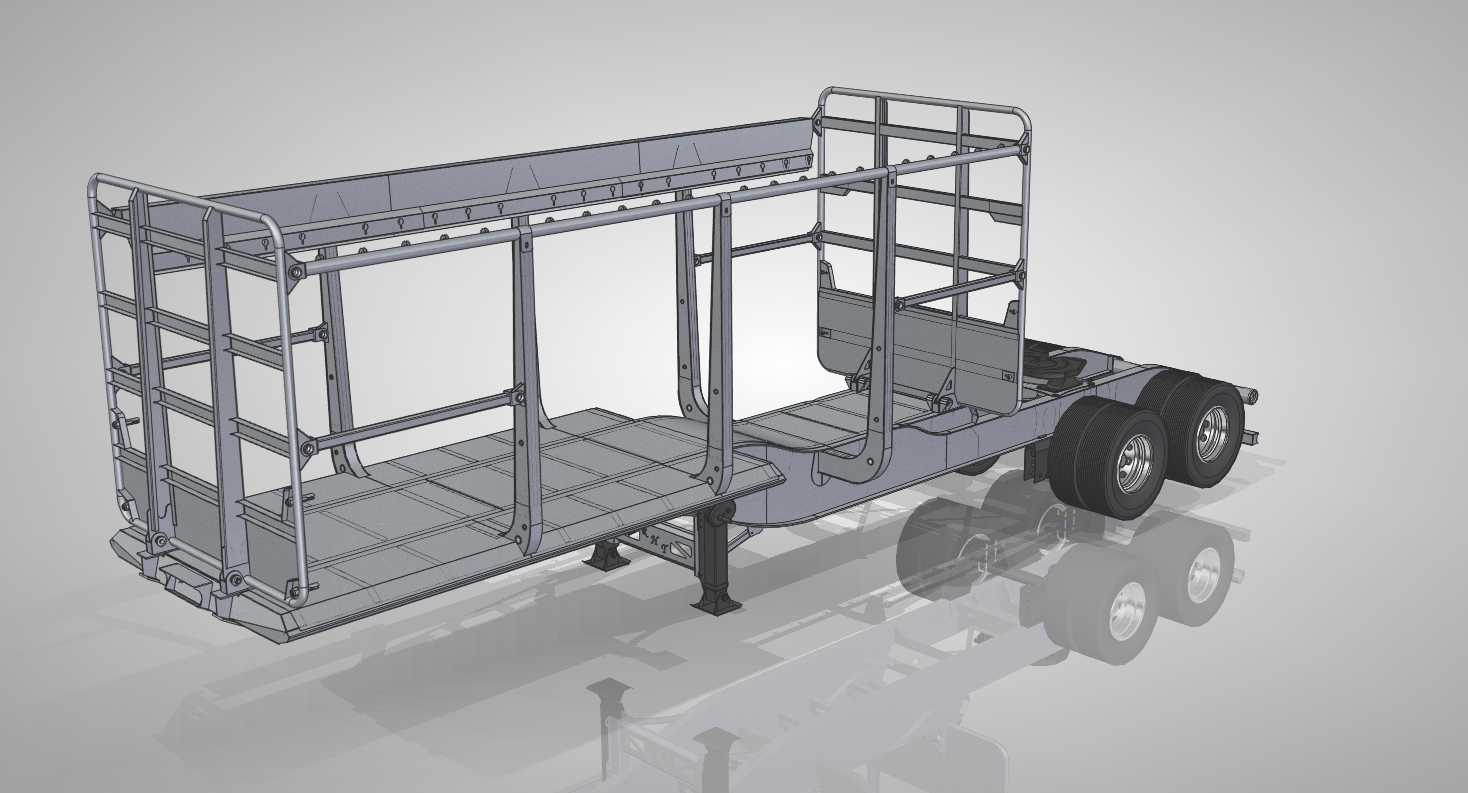

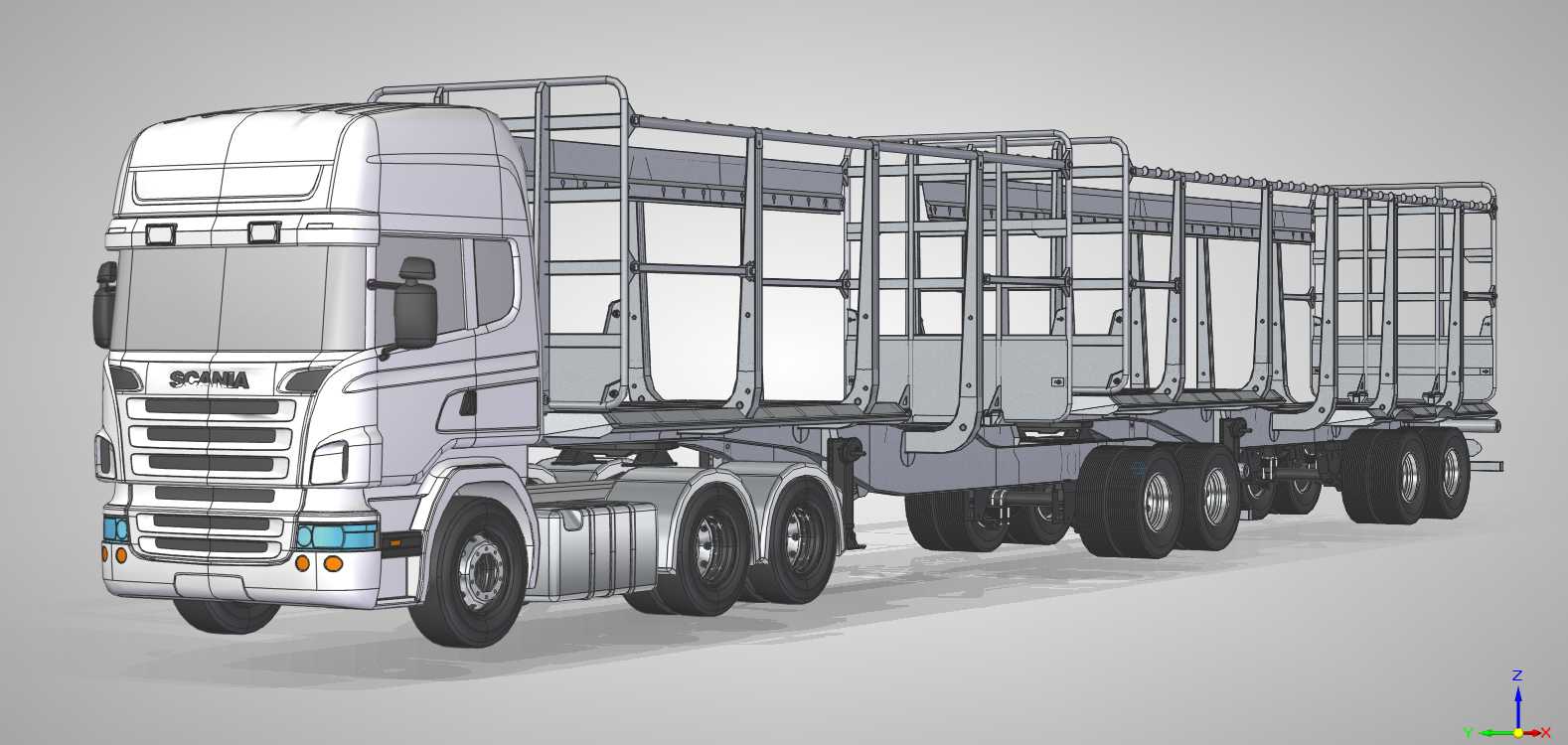

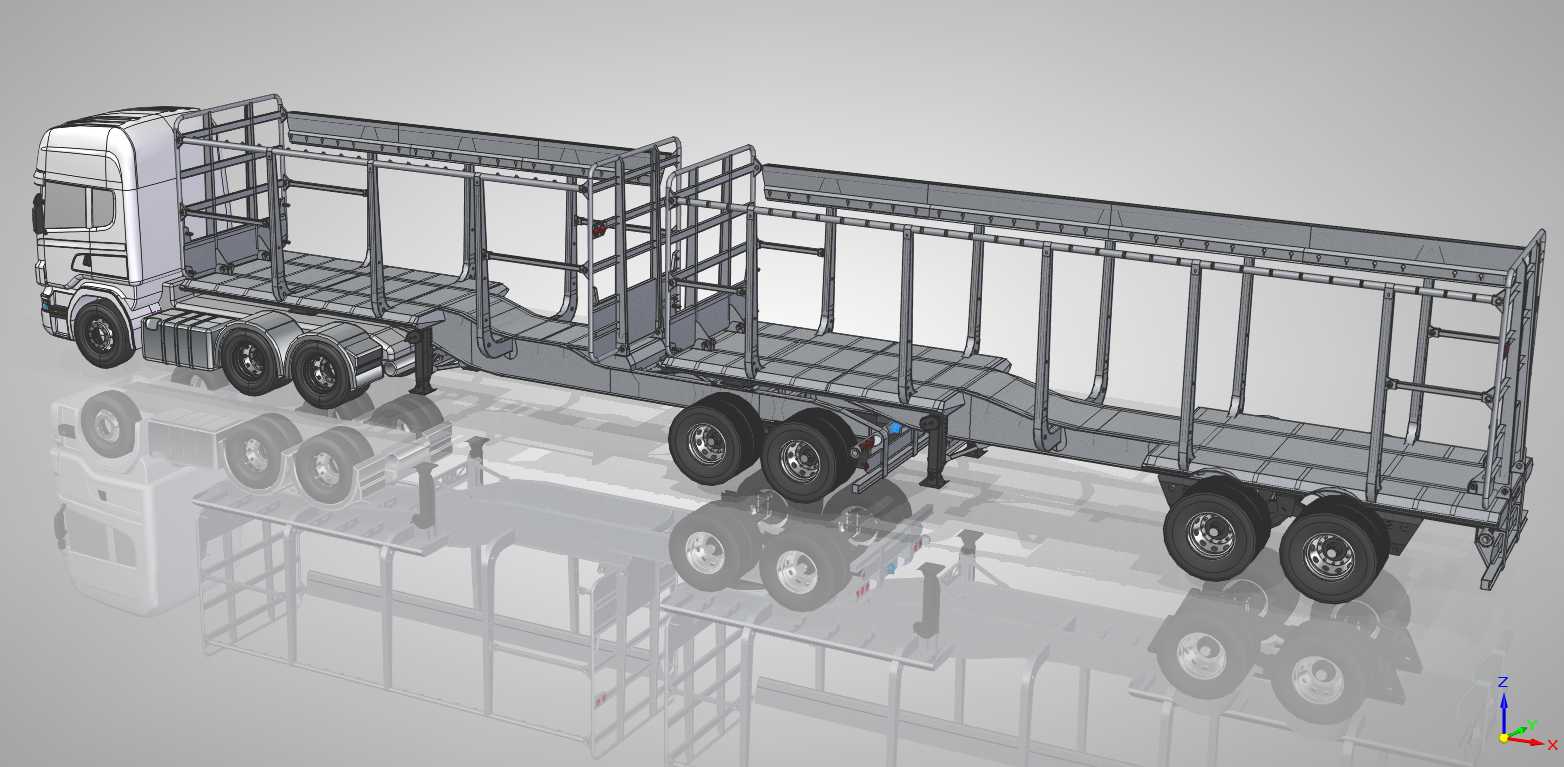

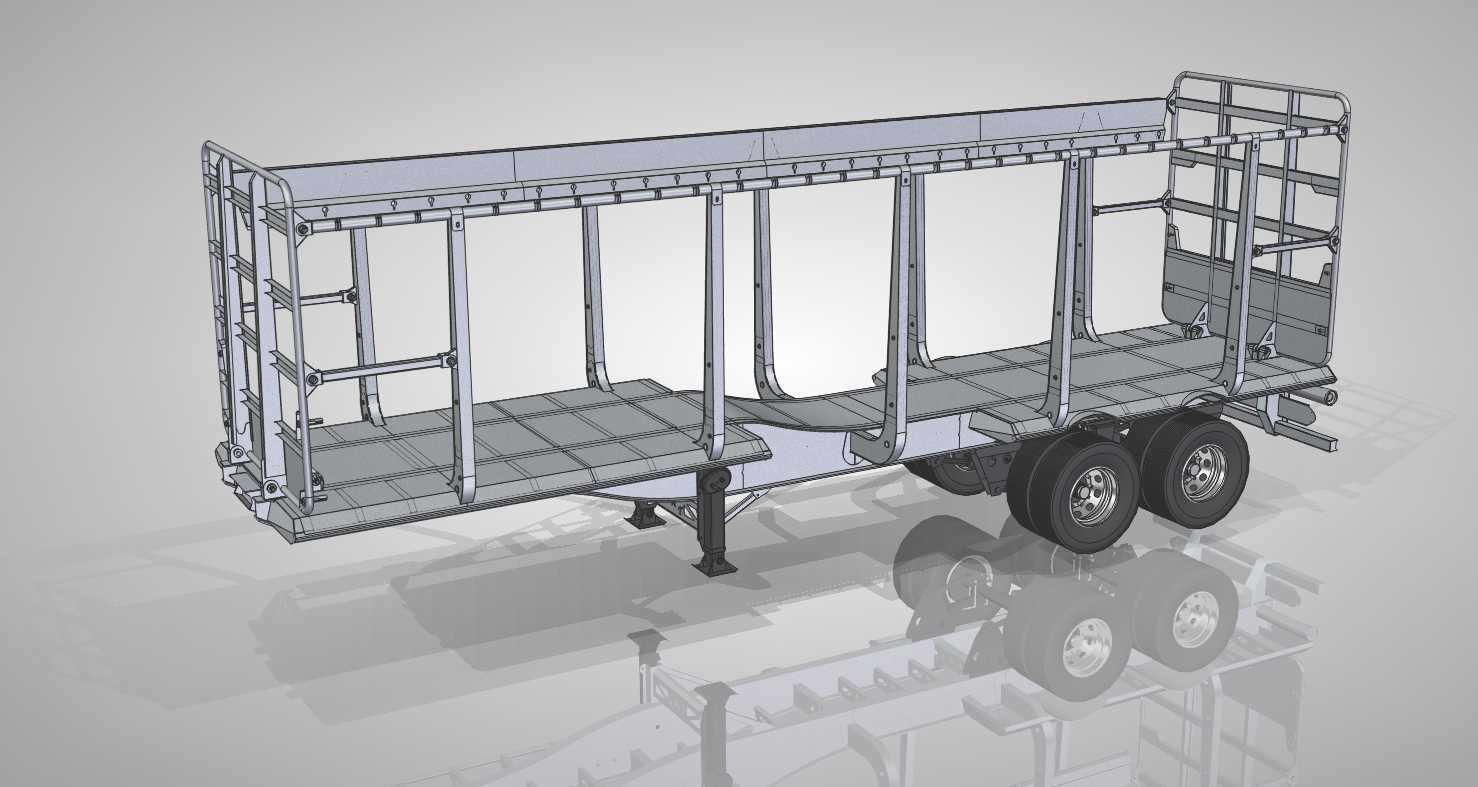

　　这款甘蔗连杆运输半挂车，主要面向甘蔗主产区的砍收转运场景，适配规模化蔗区从田间到糖厂的中长距离干线运输需求，也可兼顾其他轻质大宗散装农作物、规整长尺寸农林物料的转运作业。不同于通用栏板半挂车，该车型针对甘蔗堆装的特性做了专属结构优化，整车采用高栏板通透框架结构，侧围不设封闭蒙皮，既能够降低整车自重，也能在装载甘蔗时保证通风，避免长途运输过程中堆芯发热变质，同时通透框架也方便装卸作业时从侧面辅助拨料，减少人工整理货堆的工作量。

　　设计阶段优先考虑了部件通用化需求，对同系列两款挂车的床头板、尾板、地板、防滑板、床铺支撑等核心结构做了统一规格设计，不同车型之间的同功能部件可以完全互换，既能够降低生产端的模具投入与备件库存压力，也能减少后期运维过程中的配件采购成本，车队运维时无需单独储备某一车型的专属易损件。针对原始车型在制造过程中暴露的工艺性问题，设计阶段对存在装配干涉、焊接可达性差、应力集中的局部结构做了重构，比如优化了纵梁与横梁的连接节点形式，将原有的不等厚拼接改为圆弧过渡的等强连接，减少焊接应力集中点，同时调整了侧围立柱的安装定位基准，将原有的配钻安装改为统一基准的工装定位装配，大幅降低装配时的配修工作量，提升制造效率与装配精度。

　　功能设计上新增了双侧可互换溢出托盘结构，托盘可以根据卸货场地的布局需求，选择安装在挂车左侧或者右侧，卸货时无需调整车辆停靠方位，即可适配不同场地的卸料口位置，尤其适合糖厂卸料口位置固定、场地调头空间有限的场景，能够减少车辆在场内的挪车调整时间，提升卸料周转效率。车架部分采用变截面纵梁设计，在牵引销附近与后桥承载区域做了局部加强，匹配三轴空气悬架承载结构，能够适应蔗区部分非铺装路面的颠簸工况，减少车架在重载冲击下的变形风险。侧围立柱采用可快拆的铰接结构，当需要运输其他超宽尺寸物料时，可以快速拆除部分立柱拓展装载宽度，提升车辆的场景适配能力。

　　安装边界方面，该挂车匹配主流重型牵引车头的牵引销高度，鞍座接合面尺寸符合通用半挂车的安装标准，无需对牵引车头做专属改装即可直接挂接；整车外廓尺寸满足道路货运车辆的外廓尺寸限值要求，上牌与上路行驶无需额外申报超限审批；侧防护与后防护结构按照货运车辆安全规范设计，预留了示廓灯、反光标识的安装位，电气路接口采用通用半挂车的标准接线与接气接头，挂接时可以直接与车头的气路、电路系统快速对接。货台高度设计兼顾了田间装货时的人工搬运便利性与道路行驶时的重心控制，既不会因为货台过高导致堆装后整车重心超标影响行驶稳定性，也不会因为货台过低导致在非铺装路面行驶时出现底盘剐蹭。地板采用防滑花纹钢板设计，表面做了凸起防滑筋处理，即使表面沾有甘蔗屑、泥水也能保证作业人员在货台内行走时的摩擦力，减少滑倒风险。尾门采用对开加侧翻的组合结构，既可以完全打开满足整堆甘蔗的快速卸料需求，也可以局部开启满足小批量物料的装卸作业。
