壁挂式手动弹射机械结构设计

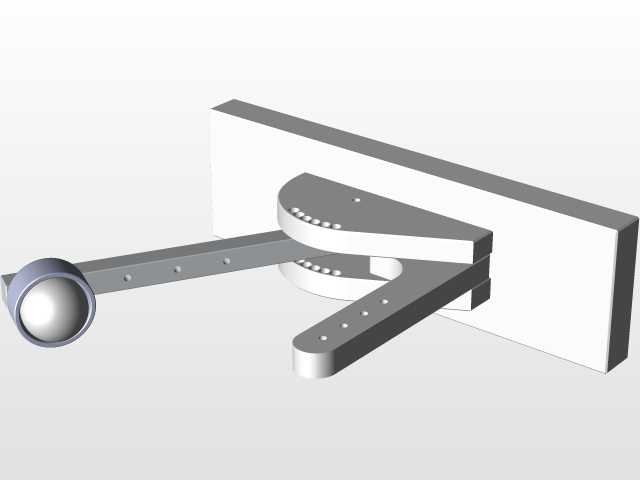

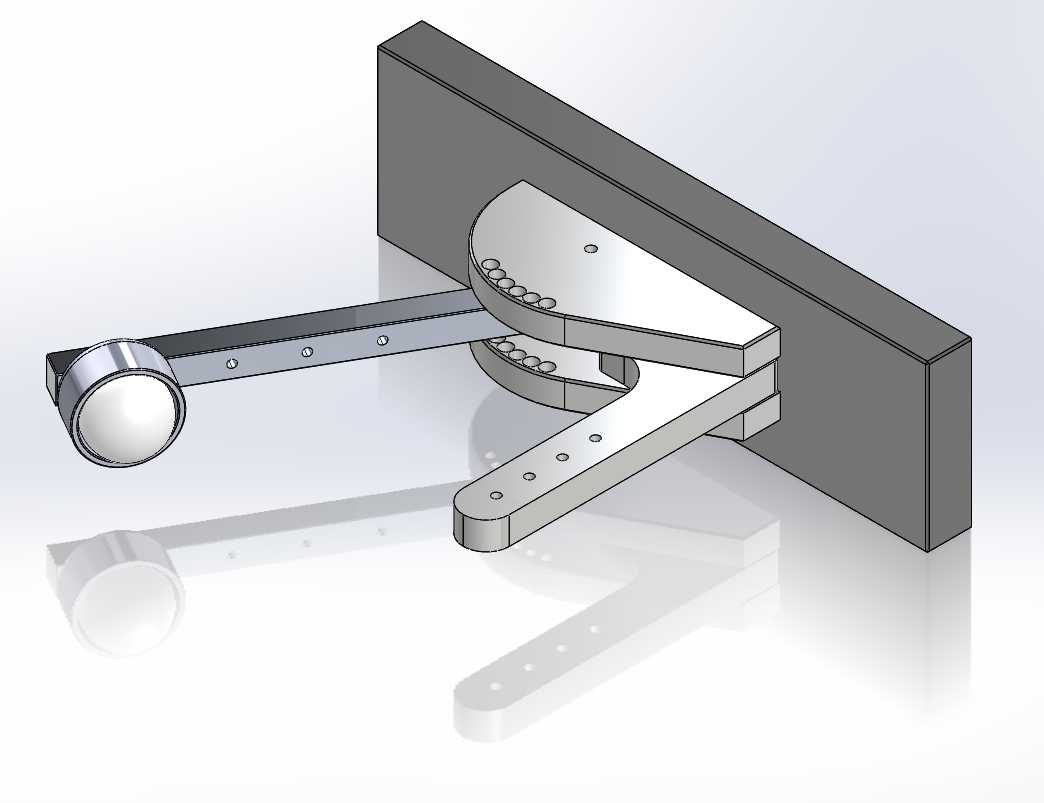

　　这款壁挂安装的弹射类机械结构，核心采用双铰接臂配合弧形限位齿槽的设计思路，整体通过背部的矩形安装板实现与垂直立面的固定，安装板预留的平整贴合面可适配墙面、设备机架立面等多种安装基面，安装时仅需保证贴合面的平面度公差在0.2mm以内，即可避免铰接臂运动时出现卡滞问题。从功能实现逻辑来看，该结构依靠手动扳动前端带圆柱配重块的摆臂完成蓄力，摆臂与中部的弧形限位板通过齿槽啮合实现不同档位的锁止，齿槽沿弧形板的圆弧轨迹均匀排布，每个齿槽的啮合深度经过测算，可保证锁止状态下不会因配重块的自重出现意外脱开，触发时只需轻抬摆臂末端的解锁拨片，即可让摆臂在蓄力作用下沿铰接轴快速弹出，前端的圆柱配重块可根据使用需求更换不同重量规格，调整弹射的初始动能。

　　在实际应用场景中，这类小型弹射结构可作为科普教具用于机械原理演示，直观展示杠杆蓄力、铰接转动、齿槽锁止的机械运动逻辑，也可作为趣味机械装置的触发执行部件，集成到小型自动化演示设备、互动展项中完成物料推送、触发开关等动作，部分手工机械爱好者也会将其改装为桌面趣味玩具，通过调整配重块重量、铰接臂长度来改变弹射距离与触发力度。从结构设计细节来看，两个平行设置的铰接臂采用等长设计，铰接轴的同轴度公差控制在0.1mm以内，保证摆臂运动时不会出现偏摆，弧形限位板的圆弧圆心与下铰接轴的轴心完全重合，确保摆臂转动过程中齿槽与锁止销的啮合间隙保持一致，不会出现转动到某一角度时锁止失效的问题。

　　安装边界方面，背部安装板的厚度足够承担弹射时的反向冲击力，安装孔位设置在安装板的四个边角位置，采用沉头孔设计，安装后螺丝头部不会突出安装板表面，避免与运动的铰接臂发生干涉，整体结构向外延伸的最大距离在摆臂完全弹出时达到峰值，设计时预留了足够的安全间隙，不会与安装立面周边的其他部件发生碰撞。铰接部位的销轴采用间隙配合，配合公差选用H8/g7，既保证转动时的顺滑度，又不会因间隙过大出现摆臂晃动的问题，所有金属部件的棱边都做了倒圆角处理，避免手动操作时划伤手部。从运动行程来看，摆臂的可转动角度覆盖0到75度范围，不同档位对应的转动角度差为15度，对应不同的蓄力等级，使用者可根据实际需求选择对应的锁止档位，获得不同的弹射力度。

　　结构的受力路径经过优化，弹射时产生的反向冲击力会通过铰接轴直接传递到背部安装板，再由安装板分散到固定的立面上，铰接臂本身采用等强度设计，臂身的开孔不仅起到减重作用，也可作为额外的安装点位，用于固定附加的触发配件或者配重块，前端的圆柱配重块通过紧定螺钉与摆臂末端固定，更换时只需拧松紧定螺钉即可快速拆装，无需拆解整个铰接结构。弧形限位板与安装板采用一体式折弯结构，相比分体式焊接结构拥有更好的结构强度，可承受多次反复弹射带来的冲击载荷，不会出现限位板变形导致锁止失效的问题，锁止销内置在摆臂内部，通过弹簧提供持续的锁止力，解锁拨片与锁止销联动，扳动拨片时即可压缩弹簧让锁止销脱离齿槽，完成触发动作，整个触发过程的行程控制在5mm以内，操作手感轻盈，无需施加过大的扳动力度即可完成解锁。
