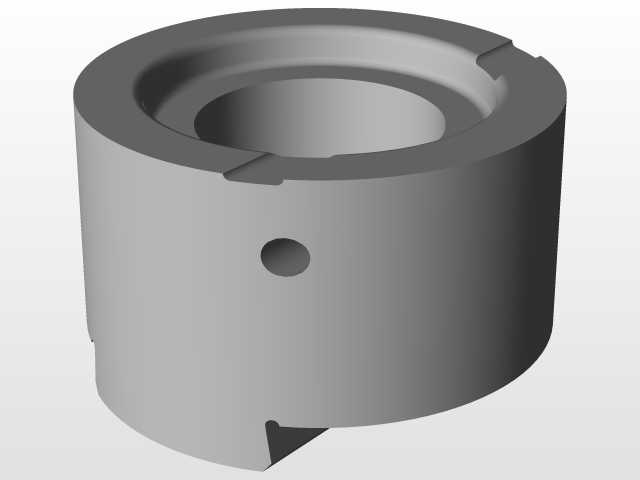

带侧孔开槽圆筒形机械连接套结构

　　这类带侧孔与端面开槽的圆筒形零件，在工业传动、工装夹具、流体管路配套场景中应用十分广泛，日常在自动化生产线的工位定位模块、中小型传动设备的轴系衔接部位、液压系统的管路定位组件里都能见到它的身影，它的核心作用是实现轴类零件与外接构件的刚性衔接，同时通过自身结构完成周向防转、径向定位以及辅助锁紧的功能，避免传动过程中出现连接松脱、周向打滑的问题。从结构设计逻辑来看，零件整体采用空心圆筒构型，中心通孔为主要的轴件穿装通道，通孔内壁预留了阶梯状的限位台阶，穿装轴件时可以直接抵靠台阶面完成轴向位置的快速定位，不需要额外加装轴用挡圈或者定位套来限制轴向窜动，能减少装配环节的零件数量，降低整体装配的复杂度。

　　端面均匀分布的三处开槽是周向传动的核心受力结构，装配时可以和对接端的凸爪结构嵌合，传递扭矩的过程中受力面均匀分布在圆筒端面，不会出现局部应力集中导致的结构变形，相比传统的单键槽连接，这种多槽嵌合的结构能承受更大的瞬时冲击载荷，在频繁正反转的传动工况下使用寿命更长。筒身侧壁开设的径向通孔，主要用于穿装紧定螺钉或者定位销，当轴件穿入中心通孔后，从侧孔拧入紧定螺钉可以顶紧轴件表面，进一步强化连接的可靠性，即使设备运行过程中产生持续振动，也不会出现轴件与套体相对滑移的问题；如果是用于流体管路配套场景，这个侧孔还可以作为泄压孔或者测温探头的安装孔，不需要额外在管路上开孔加工，能减少现场施工的工作量。从安装边界来看，

　　零件的外圆柱面为主要的安装定位基准，装配时可以直接嵌入对应安装座的内孔中，外圆的加工精度控制在IT7级，表面粗糙度达到Ra1.6，能保证和安装座的配合间隙控制在合理范围，不会出现装配后晃动的问题；零件的轴向长度根据配套场景的安装空间做了适配，既不会因为长度过大占用多余的设备内部空间，也不会因为长度过短导致嵌合深度不足影响传动稳定性。设计过程中针对不同工况的受力需求做了结构优化，用于重载传动场景时，端面开槽的根部做了圆角过渡处理，避免应力集中导致开槽根部开裂，侧孔的位置也避开了圆筒的主要受力截面，不会因为开孔削弱整体的结构强度；用于轻载定位场景时，可以适当减薄筒壁厚度，降低零件自身重量，减少设备运行过程中的惯性负载。实际选型应用时，

　　需要先确认对接轴的直径尺寸匹配中心通孔的内径，同时核对端面开槽的宽度、深度尺寸和对接端凸爪的尺寸公差，保证嵌合后周向间隙控制在0.02mm以内，避免正反转切换时产生冲击噪音；侧孔的螺纹规格需要和选用的紧定螺钉匹配，如果是用作传感器安装孔，还要确认侧孔的位置和设备内部的走线空间适配，避免装配后出现干涉问题。这类零件的加工工艺通常采用圆钢下料后经车床粗加工内外圆，再通过铣床加工端面开槽和侧孔，最后做热处理调质提升整体强度，表面做发黑处理提升防锈能力，能适应多数工业车间的常规作业环境，不需要额外做特殊的表面防护处理。
