马尔卡多德特鲁科计分定位标识装置

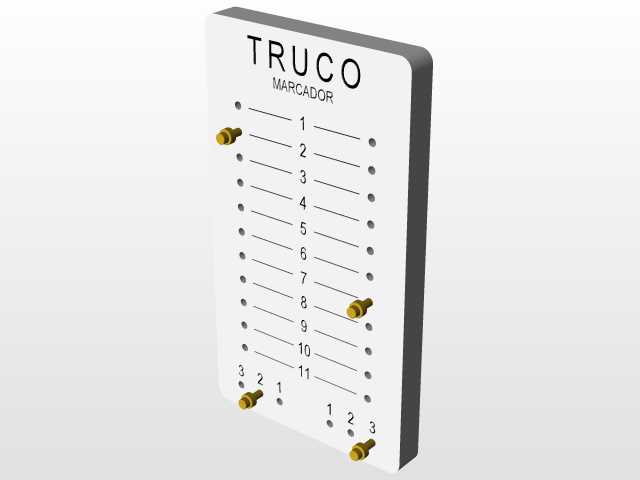

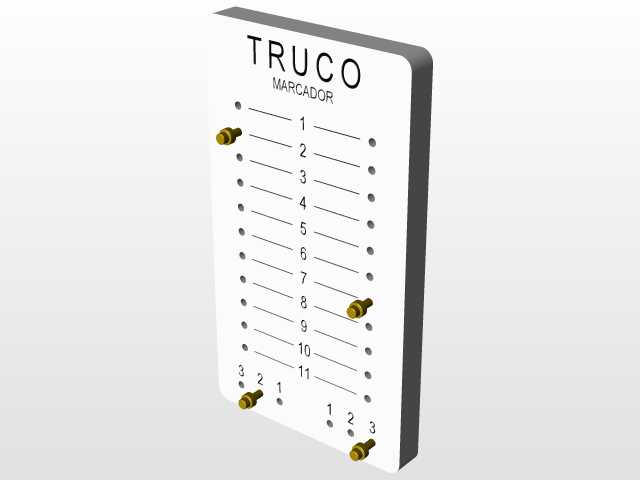

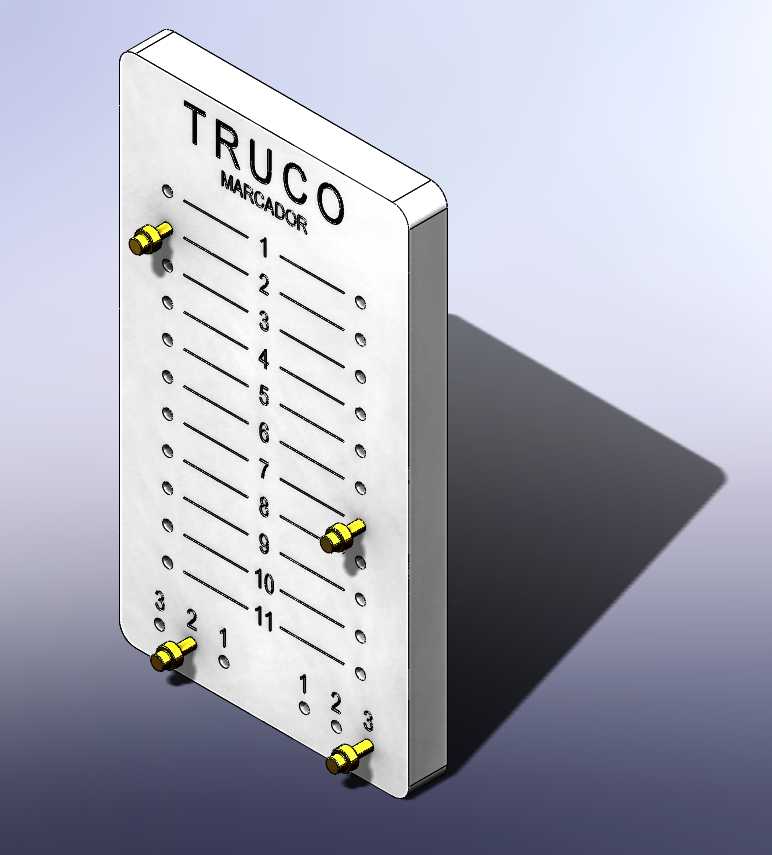

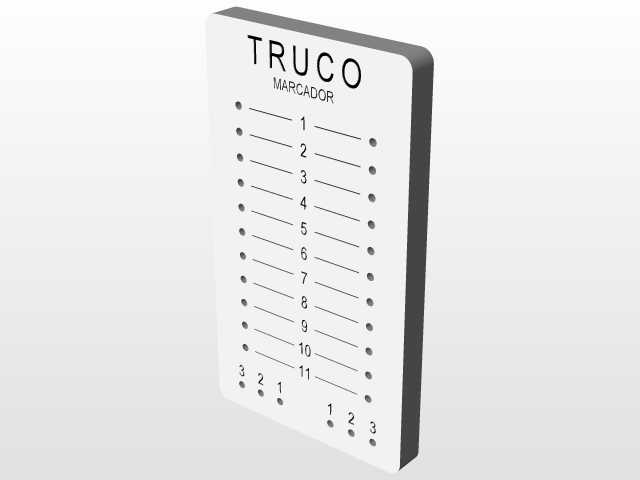

　　这款插销式计分定位装置，最初的设计需求来自线下桌面竞技类场景的计分痛点，日常桌游、线下飞镖竞技、小型室内球类娱乐项目中，纸质计分板容易被误擦、翻牌式计分器容易被碰动移位，磁吸式计分牌在金属接触面不足的场景无法固定，因此需要一款纯机械结构、无需供电、定位可靠的计分标识构件。从结构设计逻辑来看，主体采用矩形板式基座，整体采用直边圆角的外形设计，避免尖锐边角在使用过程中造成磕碰划伤，基座正面蚀刻有连续的数字刻度，刻度沿竖直方向等距排布，每一个数字刻度旁对应开设贯通的定位孔，孔位精度控制在0.1mm公差范围内，保证插销插入后无松旷晃动。基座侧边同样设置有三列横向排布的小刻度与对应定位孔，可实现双维度的计分或档位标识，

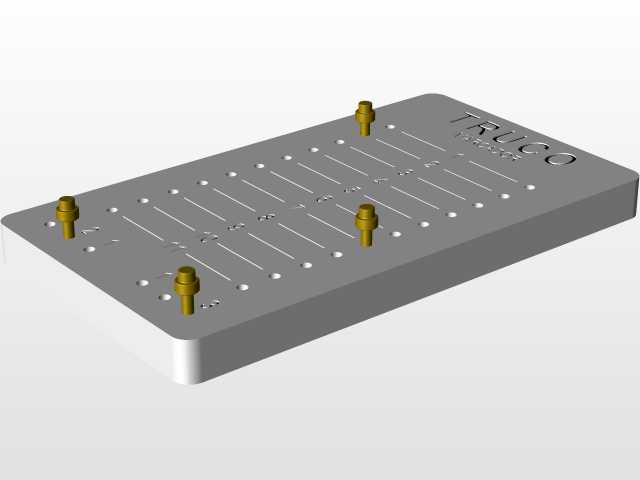

　　适配不同规则的竞技场景计分需求。定位插销采用带限位台阶的轴类结构，插销头部做滚花处理，方便使用者徒手插拔调整，插销与基座定位孔采用小间隙配合，既保证插拔顺畅无卡滞，又能在无外力作用下依靠配合摩擦力保持位置，不会因桌面轻微震动、意外触碰发生移位，相比磁吸结构不受安装基材限制，相比卡扣结构调整更快捷。从安装边界来看，该装置可直接平置在桌面使用，基座底部可根据使用需求粘贴防滑胶垫，增大与桌面的摩擦力，避免整体滑动；也可通过基座四角预留的沉头安装孔，采用螺丝固定在墙面、专用支架上，适配壁挂式使用场景，整体厚度控制在20mm以内，平置使用时不会占用过多桌面垂直空间，壁挂安装时突出墙面尺寸小，不会对通行造成阻碍。在功能拓展层面，

　　该装置的插销采用差异化配色，不同颜色的插销可对应不同的参赛方，多插销配合使用可同时记录多方分数，也可作为生产工位的进度标识装置，在流水线工位旁壁挂安装，通过插销位置直观展示当前生产批次的完成进度，无需电子显示屏即可实现可视化的状态标识，完全规避电子设备断电、故障导致的信息显示失效问题。设计过程中针对基座的刻度排布做了多轮验证，最初的方案将数字刻度间距设置为8mm，实际测试中发现相邻孔位间距过小，插拔插销时容易碰到相邻位置的插销，后续将刻度间距调整为12mm，既保证了11档主刻度的排布长度控制在合理范围内，又预留了足够的手指操作空间，插拔调整时不会干扰其他已定位的插销。基座的材质选用方面，主体可采用ABS工程塑料注塑成型，

　　重量轻成本低，适合民用娱乐场景批量生产；也可采用6061铝合金经阳极氧化处理，表面硬度高耐磨损，适合工业工位、商用竞技场所的高频使用场景，插销部分采用黄铜材质加工，既具备足够的结构强度，长期插拔不易磨损，黄铜的金属质感也能提升装置的整体视觉质感。从实际使用的可靠性来看，全机械结构无电子元器件，不存在电路故障、电池耗尽等问题，日常使用仅需定期清理定位孔内的灰尘即可，维护成本极低，定位孔的贯通设计也避免了盲孔内容易积灰、卡滞插销的问题，清理时直接用毛刷扫过表面即可将孔内杂物带出。在结构强度校核阶段，针对插销的抗剪切强度做了验证，插销直径设置为3mm，黄铜材质的抗剪强度完全满足日常插拔、意外触碰的受力需求，即使受到侧向的碰撞力，插销也不会发生弯曲变形，基座的板厚设置为15mm，足够的厚度保证定位孔的配合长度，插销插入后不会出现歪斜、倾倒的情况。
