汽车膜片弹簧离合器总成结构设计

项目分类:汽车 发布时间:2021-12-04 ID:426909
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计
  • 汽车膜片弹簧离合器总成结构设计

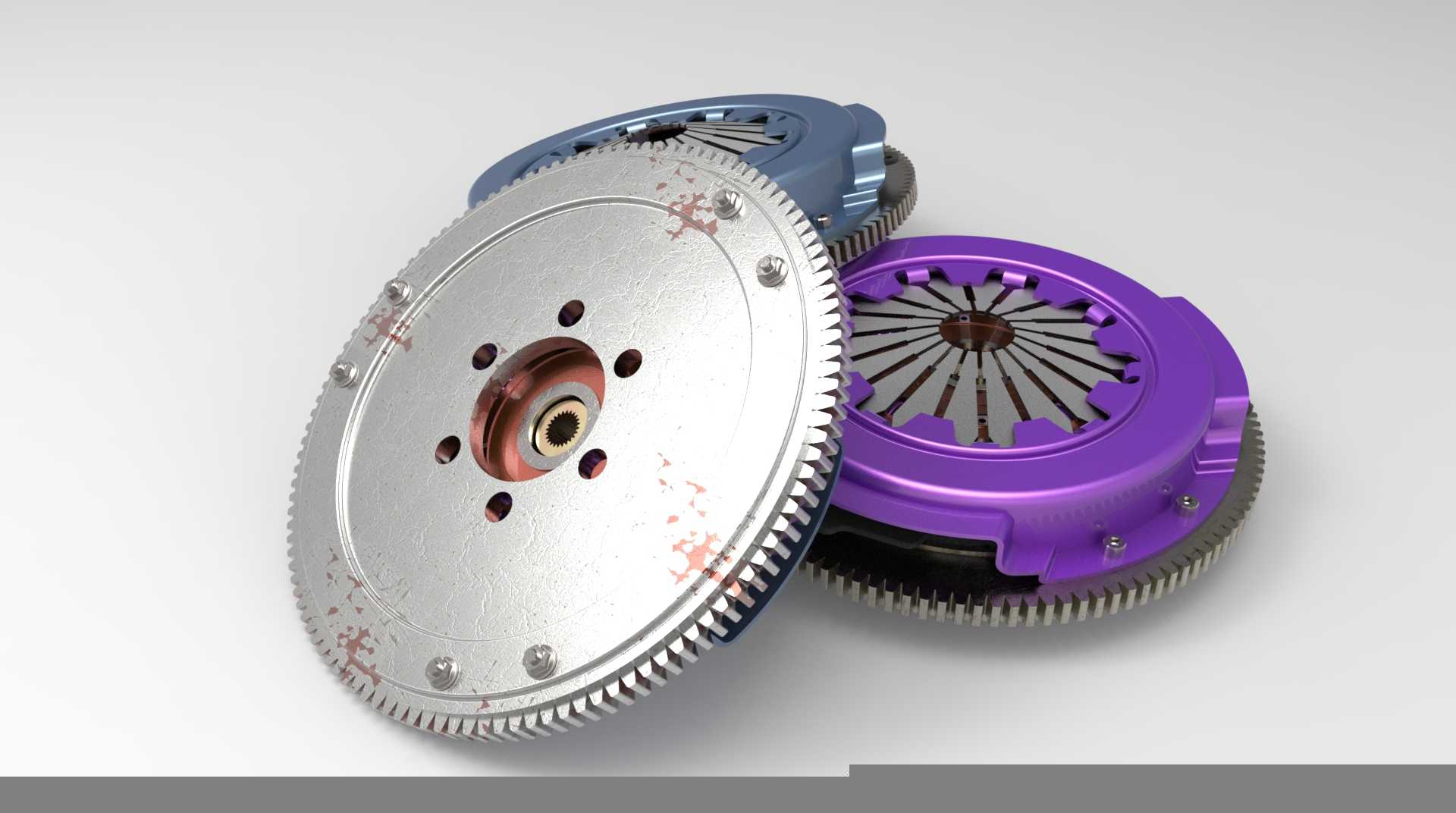

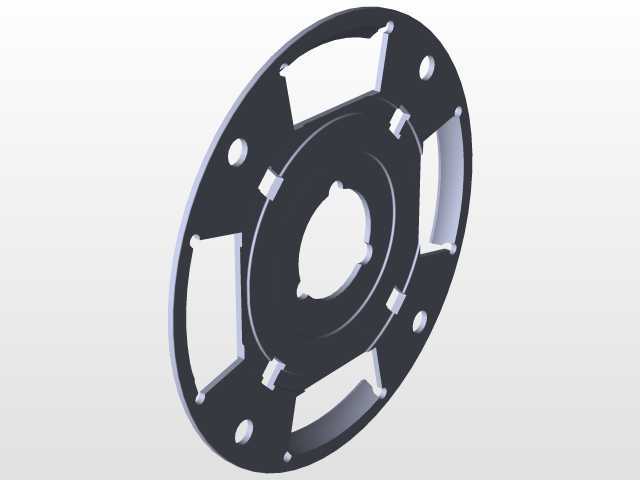

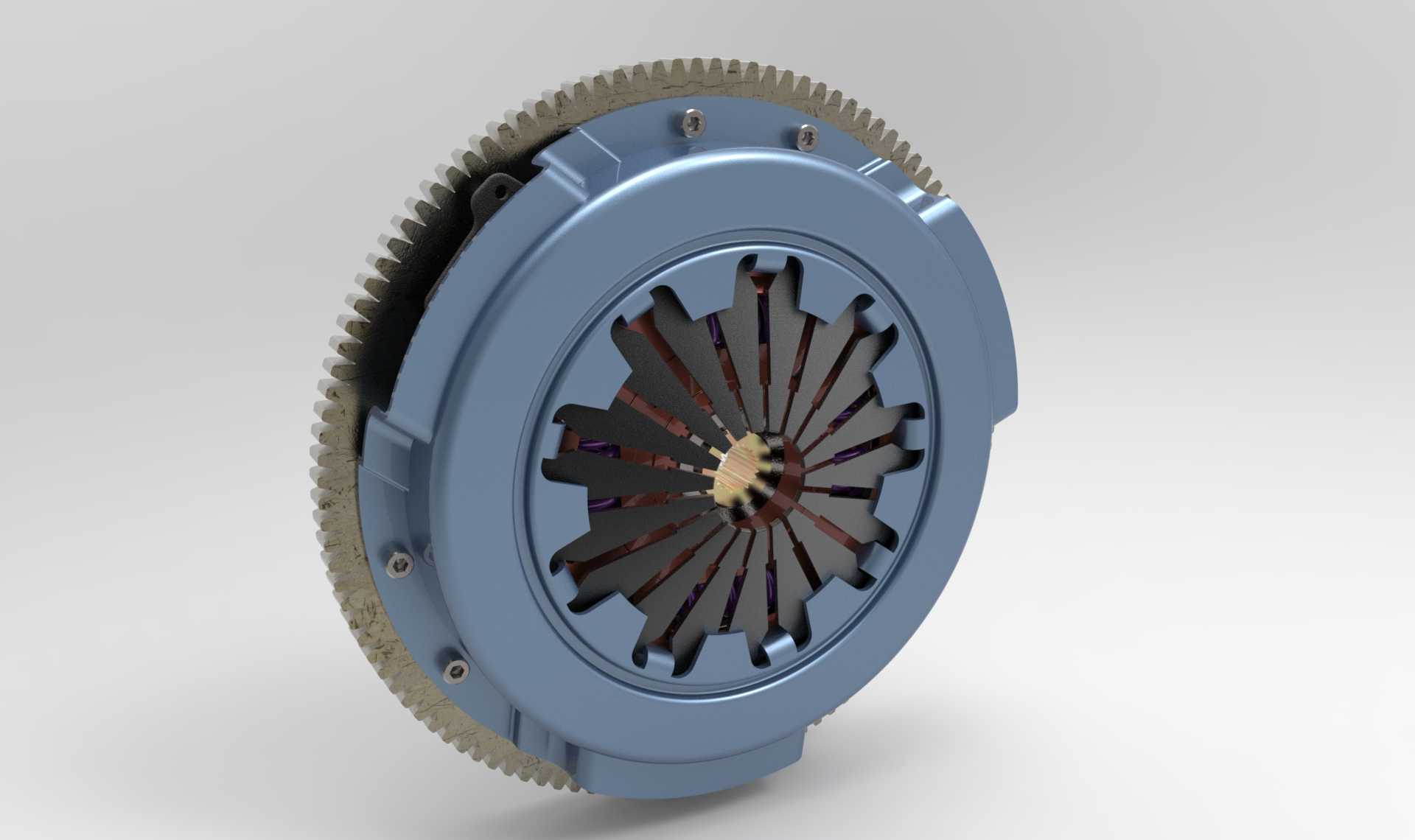

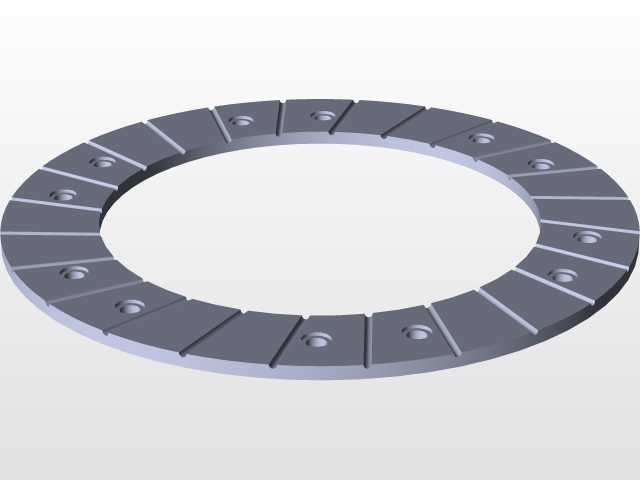

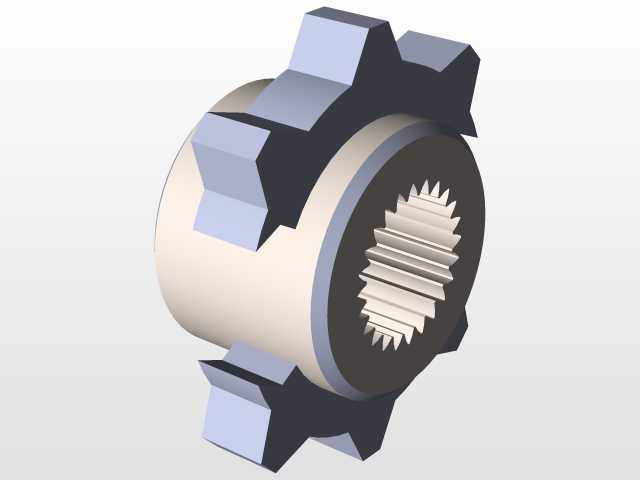

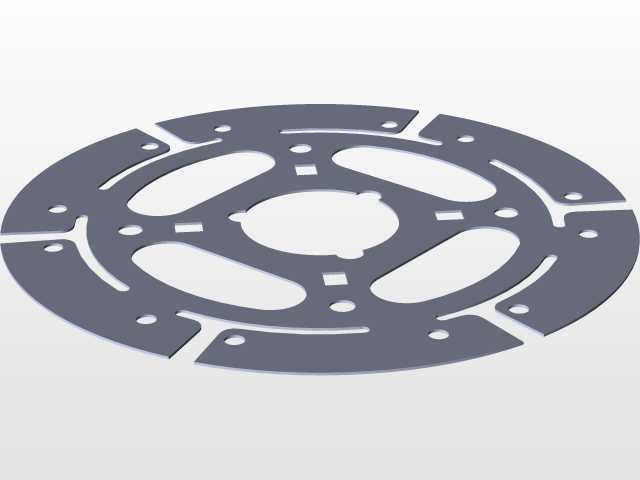

  在手动挡乘用车辆与部分轻型商用车的传动系统布局中,离合器布置于发动机飞轮与变速器输入轴之间,是动力传递路径上唯一可主动切断、平顺接合动力的核心部件,日常行驶中频繁的起步、换挡、紧急制动工况,都需要离合器完成动力的通断操作,避免传动系统齿轮受冲击载荷打齿,同时保证起步时动力逐步接合,防止整车闯动。这套膜片弹簧离合器的整体结构围绕轴向压紧、径向定位的核心逻辑设计,最外侧的从动盘摩擦片采用环形复合材料摩擦层,铆接在带波形弹簧片的从动钢片上,摩擦片外径匹配对应排量发动机的最大输出扭矩,保证在最大扭矩输出工况下摩擦面不会出现打滑烧蚀,从动盘中心的花键毂与变速器输入轴花键采用间隙配合,可沿轴向小幅滑动,

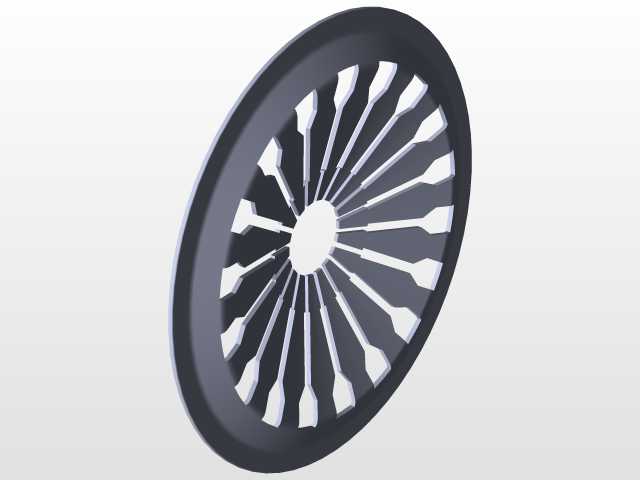

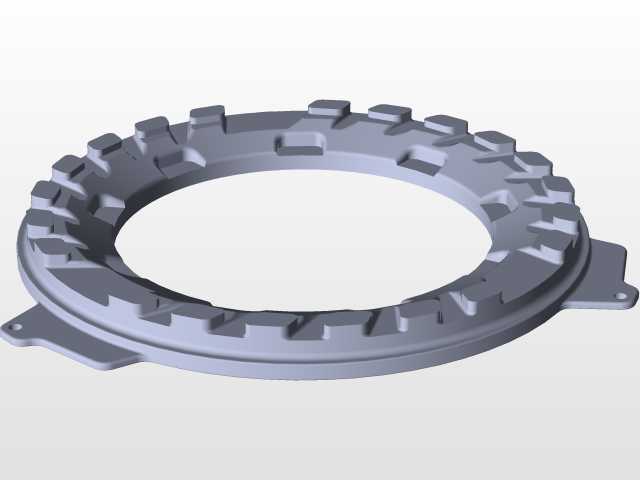

  保证动力接合过程中摩擦片能自动找正贴合压盘与飞轮端面。压盘采用灰铸铁材质铸造后精加工摩擦端面,平面度公差控制在0.02mm以内,保证与摩擦片的接触面积不低于90%,避免局部接触导致的摩擦片偏磨、热变形失效,压盘外侧的传动凸台嵌入离合器盖的对应缺口内,既可以传递扭矩,又能保证压盘沿轴向移动时无卡滞。膜片弹簧是这套离合器的核心压紧元件,采用优质弹簧钢板冲压成型后做热处理强化,整体呈蝶形,径向开有均匀分布的径向槽形成分离指,相比传统螺旋弹簧离合器,膜片弹簧兼具压紧弹簧与分离杠杆的双重作用,大幅减少了零件数量,同时其非线性的弹性特性可以保证摩擦片磨损到极限厚度时,压紧力不会出现明显衰减,延长离合器的使用寿命,分离指端部经过高频淬火处理,

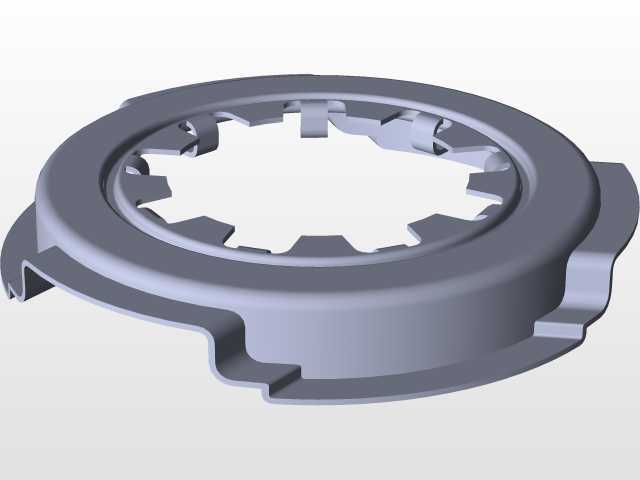

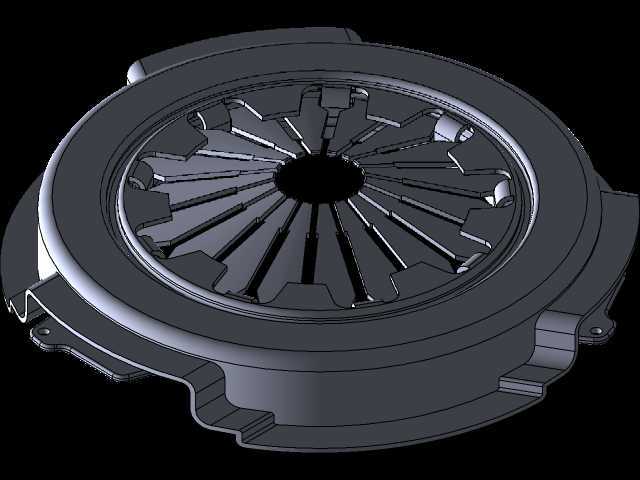

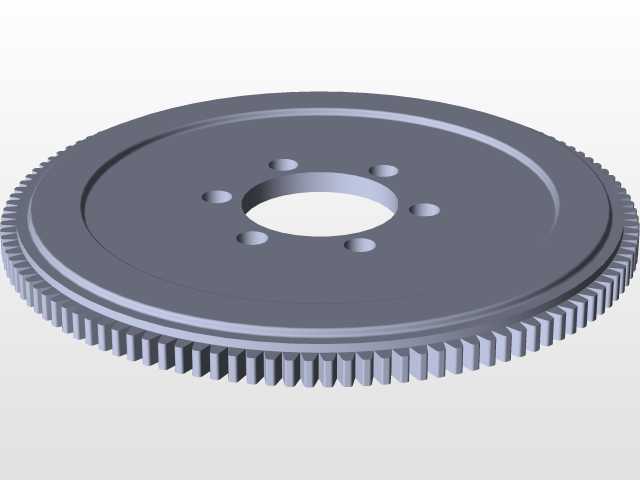

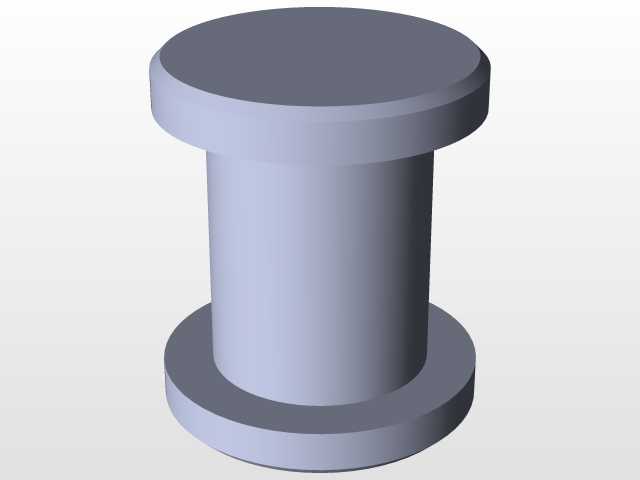

  硬度达到HRC55以上,降低分离轴承长期接触磨损带来的行程变化。离合器盖采用冲压钢板成型,通过周向均匀分布的螺栓固定在发动机飞轮上,与飞轮同步旋转,盖上的支撑铆钉作为膜片弹簧的摆动支点,当踩下离合器踏板时,分离轴承推动膜片弹簧分离指端部向前移动,膜片弹簧以支撑铆钉为支点发生弹性变形,外端向后翘起,带动压盘离开从动盘摩擦片,切断发动机到变速器的动力传递;松开踏板时,分离轴承退回,膜片弹簧恢复形变,将压盘紧紧压在从动盘上,把从动盘夹紧在压盘与飞轮端面之间,依靠摩擦力传递发动机输出的扭矩。安装边界上,离合器总成的轴向总厚度在自由状态与压紧状态下的差值为分离行程的设计依据,周向的安装螺栓孔位置与对应型号发动机飞轮的螺栓孔完全匹配,

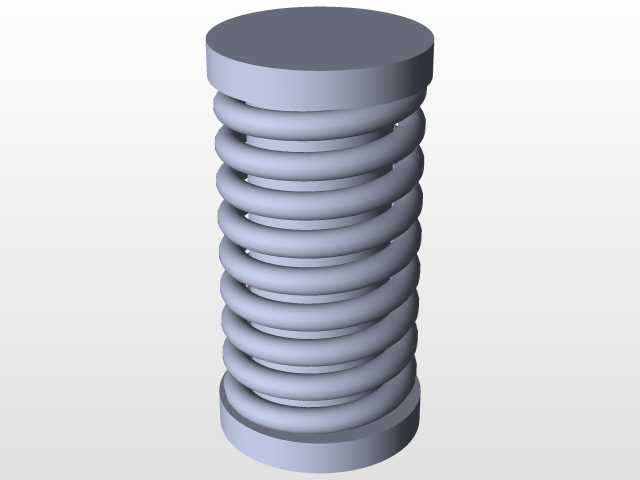

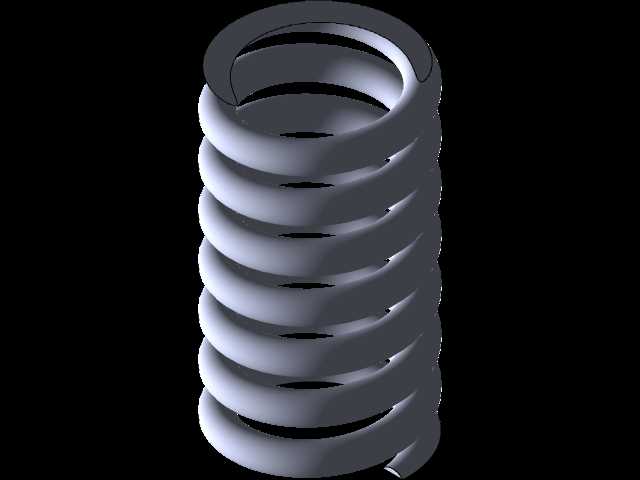

  从动盘花键的模数、齿数与变速器输入轴花键参数一致,装配时需要使用专用导向工具保证从动盘与飞轮、压盘的同轴度,避免装配后出现离合器分离不彻底、起步抖动的问题。实际使用中,膜片弹簧的分离指高度一致性直接影响分离过程的平顺性,若个别分离指高度差超过0.2mm,会导致压盘压紧力分布不均,出现半联动状态下整车抖动的故障;压盘上设计的通风缺口可以在离合器旋转时带动空气流动,带走半联动摩擦产生的热量,避免摩擦片长期高温下出现摩擦系数衰减、烧片的问题;从动盘上的扭转减振弹簧可以吸收发动机运转时的扭转振动,降低传动系统的共振风险,提升行驶平顺性。
