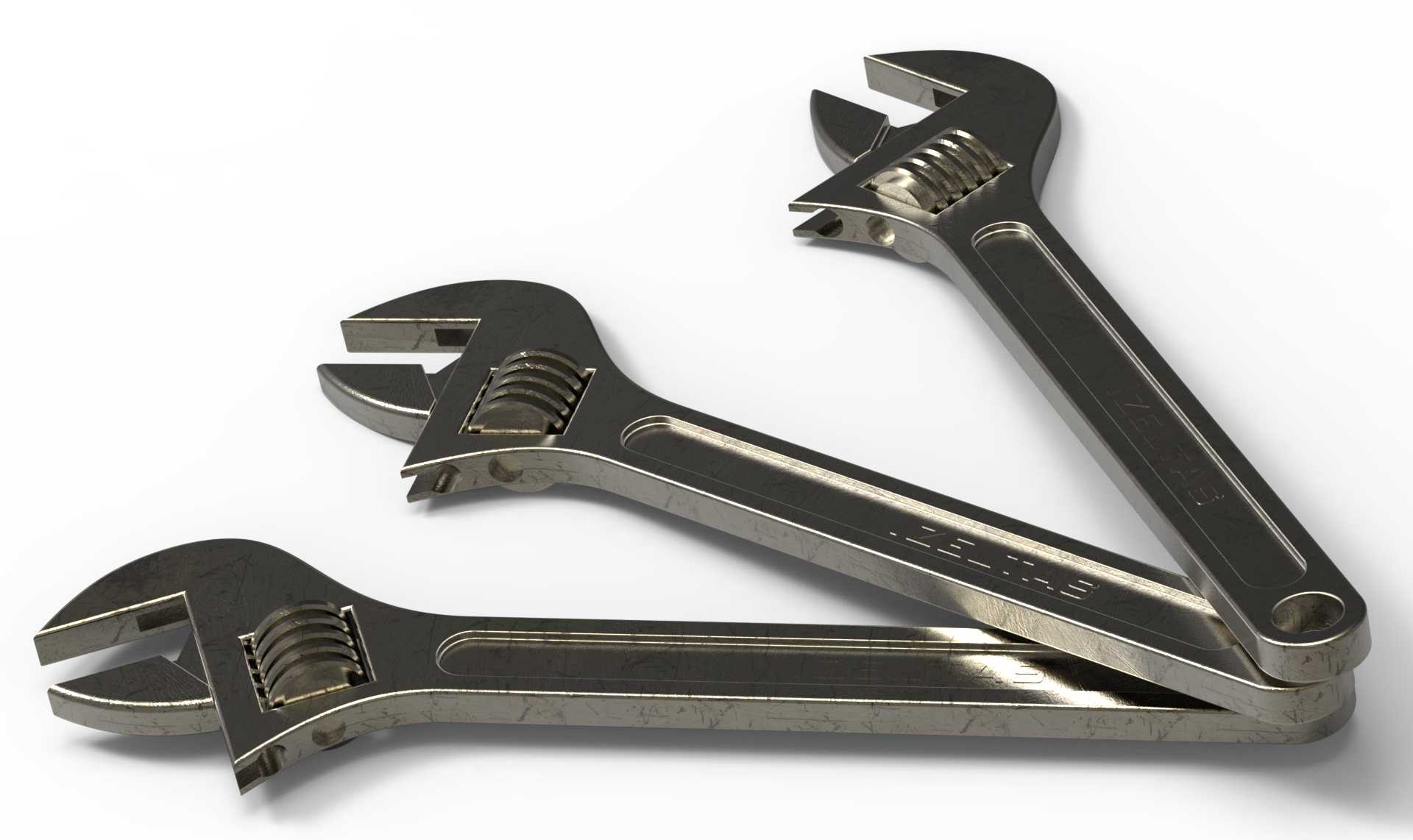

可调式活动扳手五金工具三维结构

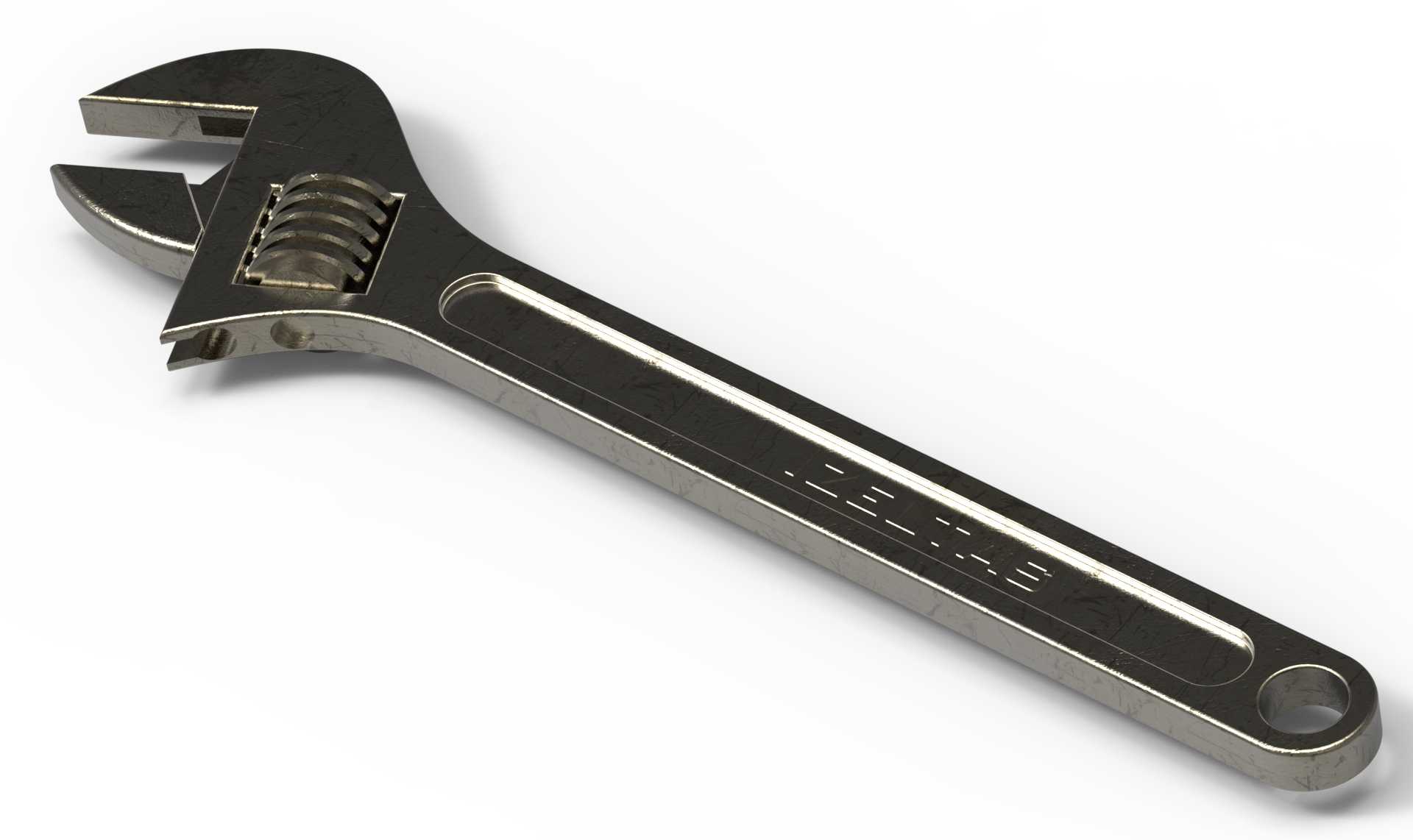

　　在设备运维、装配作业、管线施工等诸多工业场景里，活动扳手是一线作业人员随身配备的基础手动紧固工具，其核心作用是通过可调的开口尺寸适配不同规格的六角头、方头螺栓与螺母，完成螺纹副的拧紧与松卸作业，无需针对每一种紧固件尺寸配备对应规格的固定开口扳手，能大幅减少作业时携带工具的数量，提升现场作业的灵活度。从结构设计逻辑来看，这款活动扳手的核心组成包含固定钳体、活动钳口、调节蜗杆、握持手柄四个核心部分，固定钳体与手柄为一体化锻造结构，是整个工具的受力承载主体，活动钳口嵌装在固定钳体头部的导向槽内，与调节蜗杆的齿槽啮合，转动蜗杆时即可带动活动钳口沿导向槽做线性位移，实现开口尺寸的连续调节，

　　这种结构的设计优势在于开口调节范围覆盖了常用的紧固件尺寸区间，能应对现场作业中遇到的多数常规规格紧固件，避免因工具规格不匹配导致的作业停滞。在功能特性层面，扳手头部的夹持面做了防滑齿纹处理，夹持紧固件时能增加接触摩擦力，减少拧动过程中打滑、磨损紧固件棱角的概率，尤其是针对表面有轻微锈蚀、油污的紧固件，齿纹结构能有效提升夹持可靠性；手柄部分采用符合人体工学的长条形截面设计，握持时受力均匀，在施加较大拧紧力矩时不会出现硌手的情况，同时手柄末端的挂孔设计方便工具收纳悬挂，适配车间工具墙、工具包挂点等多种收纳场景。从外形尺寸与安装边界的设计考量来看，扳手整体长度与最大开口尺寸呈对应匹配关系，长度越长的扳手能提供的力矩上限越高，

　　对应适配的紧固件规格上限也越大，设计时需要平衡力矩输出能力与作业空间适配性，过长的扳手在狭小设备舱、管线密集区域作业时会出现转动空间不足的问题，过短的扳手则无法提供足够的拧紧力矩，无法满足大规格紧固件的拧紧力矩要求；头部的厚度设计也经过优化，在保证结构强度满足额定力矩下不变形、不断裂的前提下，尽可能压缩头部厚度，方便伸入狭窄的装配间隙内完成紧固件操作，比如设备框架内部、管路接头旁等操作空间受限的位置。建模过程中需要重点关注几个配合面的精度控制：首先是活动钳口与固定钳体导向槽的滑动配合间隙，间隙过大会导致活动钳口晃动，夹持紧固件时出现偏斜，间隙过小则会导致调节蜗杆转动卡滞，甚至在沾染金属碎屑、油污后出现活动钳口锁死无法调节的问题；

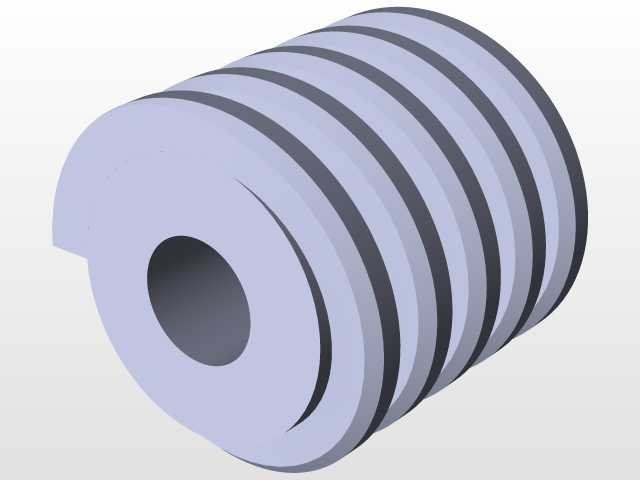

　　其次是调节蜗杆与活动钳口齿槽的啮合精度，齿形的啮合深度、齿侧间隙需要控制在合理范围，保证调节时顺畅无卡顿，同时承受拧紧力矩时不会出现跳齿、滑齿的情况；另外，固定钳体与活动钳口的夹持面平面度也需要严格控制，若夹持面存在翘曲、不平整，拧紧紧固件时会出现局部应力集中，不仅容易损伤紧固件棱角，还会导致夹持力不足，作业过程中容易打滑引发安全隐患。在实际应用场景中，这类活动扳手广泛适用于机械装配线的预装作业、设备日常巡检维护、水电管线安装、家用五金维修等场景，相比固定扳手，其可调特性让它在非标准化的维修作业场景中适配性更强，作业人员无需携带整套固定开口扳手即可应对多数常规紧固需求，不过在对拧紧力矩有严格要求的精密装配场景中，活动扳手的力矩控制精度不如定扭矩扳手，且长期使用后活动钳口与导向槽的磨损会导致夹持间隙变大，不适用于高精度要求的紧固作业。设计时还需要考虑工具的受力分布，在拧紧紧固件的过程中，受力最大的位置是固定钳体的头部与手柄衔接的拐角处，以及活动钳口与蜗杆啮合的齿部位置，建模时需要对这些位置做圆角过渡处理，减少应力集中，避免施加额定力矩时出现断裂失效，同时整体材质选用常用的铬钒钢作为建模时的材质参考，对应热处理后的硬度、强度参数匹配手动工具的使用要求，保证工具的使用寿命满足工业级作业的使用频次要求。
