三相变压器配套工业柜体三维设计

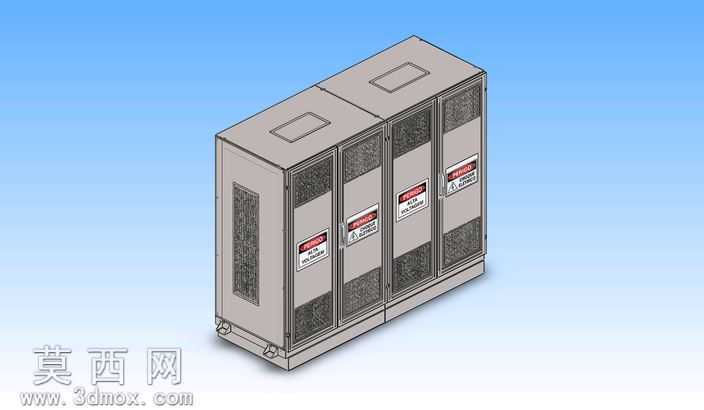

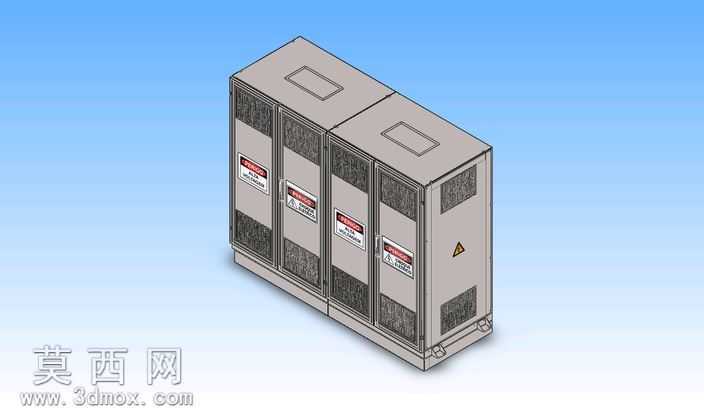

本作品为三相变压器配套工业柜体的三维设计成果，建模阶段依托参数化三维设计软件完成全尺寸1:1还原，首先从柜体的整体框架结构入手，拆分出底座承重模块、双舱室主体框架、顶部封板、柜门组件、侧部散热防护板等独立建模单元，每个单元均严格遵循工业钣金加工的工艺规范预留折弯余量、焊接装配间隙，确保模型可直接对接生产加工环节。材质渲染阶段针对不同部件匹配对应工业材质属性：柜体主体框架采用冷轧钢板材质，设置哑光浅灰喷塑的表面质感，还原工业电气柜体的常规表面处理效果；柜门区域的观察窗部分采用半透明磨砂亚克力材质，搭配内嵌的金属丝网防护层，既还原实物的防护功能，也通过材质透明度差异提升模型的真实感；柜体表面的警示标识、参数铭牌采用贴图映射方式精准贴合在对应安装位置，侧部的高压警示标识做了凸起质感处理，还原铭牌的冲压固定效果。结构设计上采用双舱并排布局，单舱设置双开门结构，每扇柜门配备独立的门锁安装位、密封胶条预留槽，柜体底部设计有叉车转运槽位与底部固定安装孔，侧部与柜门下部设置通风格栅结构，兼顾内部变压器设备的散热需求与柜体的IP防护等级要求，顶部预留的吊装位做了加强筋结构设计，满足大重量柜体的吊装承重需求。设计过程中优先考虑柜体的实用性与装配合理性，所有可拆卸部件均设置了对应的装配限位结构，避免实际生产装配中出现错位问题，整体模型布线规整，无冗余几何面，既可以用于产品方案展示、装配工艺模拟，也可导出为通用格式用于后续的工程图纸生成、虚拟仿真调试等环节，完整还原了工业级变压器配套柜体的结构细节与外观特征。
