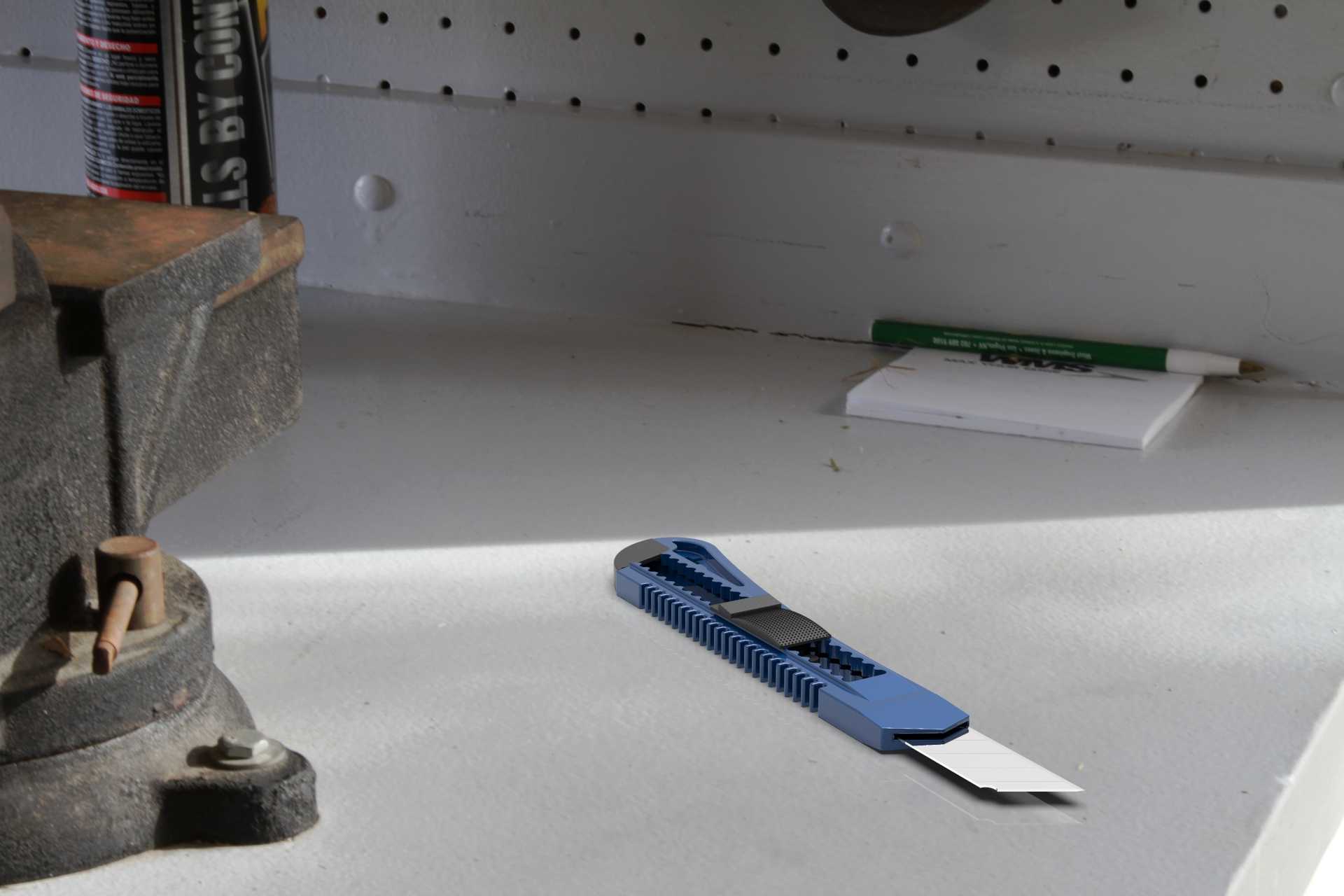

伸缩式便携美工切割刀具结构设计

　　也能在闲置时将刀片完全收回壳体内，防止裸露刀片造成划伤风险。从结构设计的逻辑来看，这款刀具的壳体采用上下扣合的分体式结构，握持区域做了等距的防滑齿槽，齿槽的深度控制在1.2mm左右，既不会因为齿槽过深硌手，也能在沾有少量切削液、包装粉尘的工况下保持足够的握持摩擦力，避免操作时打滑。壳体的内部预留了刀片收纳腔，可以存放2-3片备用刀片，不需要额外携带备用刀片收纳盒，减少工位上的零散配件丢失概率。推钮的位置设置在壳体侧面拇指自然贴合的区域，操作时不需要变换握持手势，单靠拇指的推动就能完成刀片的伸出与收回，推钮表面做了横向防滑纹，推动时的阻尼感经过匹配，既不会因为阻尼过小导致刀片受切削力自行回缩，也不会因为阻尼过大增加单手操作的力度负担。日常生产作业场景里，这类手动伸缩切割刀具的覆盖范围极广，从生产线的物料包装裁切、工位上的胶带与薄壁塑料件修边，到仓储环节的纸箱开箱、装配工序的密封胶条定长裁剪，甚至维修场景下的绝缘皮剥离、薄垫片修整，都能看到这类工具的身影，它不属于重型切削设备，却承担了绝大多数轻量裁切的作业需求，是工位器具里普及率最高的手动工具之一。这款刀具的核心功能围绕单手操作、刀片安全收纳、刀片损耗后可快速更换三个核心需求展开，整体结构没有复杂的传动组件，所有功能都通过壳体、推钮、刀片、内置弹性定位结构四个核心部件实现，推钮与壳体上的定位齿槽配合，能实现刀片伸出长度的多档位锁定，既可以根据裁切材料的厚度调整伸出量，避免刀片过度伸出导致受力弯折，

　　刀片的定位结构采用弹性卡齿与刀片上的等距定位孔配合，每一个档位对应的刀片伸出量差为5mm，刚好匹配常规纸箱、胶带、薄塑料板的常见裁切深度，当刀片前端的刃口出现磨损崩缺时，只需要沿着刀片上的预制压痕掰掉磨损的段，就能露出新的锋利刃口，不需要整体更换刀片，降低使用成本。从安装边界与外形尺寸来看，这款刀具收回状态下的总长度控制在160mm左右，最大宽度28mm，握持处的厚度为15mm，整体尺寸刚好适配成年男性的手掌握持范围，放在工装口袋、工具包侧袋时不会占用过多空间，壳体尾部设计了直径5mm的挂孔，可以配合安全挂绳系在工装腰带上，防止高空作业时工具坠落。刀片采用标准规格的梯形分段刀片，宽度18mm，厚度0.5mm，刃口角度为22度，

　　兼顾薄材料裁切的锋利度与常规作业下的结构强度，刀片的伸出最大长度为70mm，这个长度下刀片的悬臂受力经过校核，在裁切2mm厚硬纸板、0.3mm厚铝皮这类常见材料时，不会出现刀片弯折断裂的情况。在实际结构建模过程中，需要重点关注几个配合间隙的控制：上下壳体扣合后的分型面间隙要控制在0.1mm以内，避免裁切过程中产生的纸屑、塑料碎屑进入壳体内部卡住推钮结构；推钮与壳体导向槽的配合间隙控制在0.05-0.08mm之间，保证滑动顺畅的同时不会出现左右晃动；弹性卡齿的伸出量要保证在锁定状态下卡入刀片定位孔的深度不小于1mm，防止切削受力时卡齿脱出导致刀片回缩。另外，壳体前端的刀片出口处做了0.2mm的倒角导向，掰断磨损刀片段时，

　　缺口处不会卡在壳体出口位置，收回刀片时也不会出现刃口刮蹭壳体内壁的情况，延长整体结构的使用寿命。这类手动切割工具的设计不需要追求复杂的附加功能，核心是在轻量化、低成本的前提下，保证操作的安全性与裁切作业的稳定性，所有的结构细节都围绕实际工位的操作习惯优化，比如握持区的防滑齿槽没有做满整个壳体长度，只在拇指与其余四指的核心握持区域设置，减少不必要的模具加工成本；推钮的档位数量设置为6个，覆盖从完全收回到最大伸出量的所有常用场景，不会因为档位过多导致定位结构过于复杂。在装配逻辑上，所有部件都采用卡扣连接，不需要额外的螺丝紧固件，既降低装配工序的复杂度，也能在需要清理内部碎屑时，不需要工具就能拆开壳体完成维护，适配车间场景下快速维护的需求。
