可折叠收纳一体式国际象棋桌椅组合

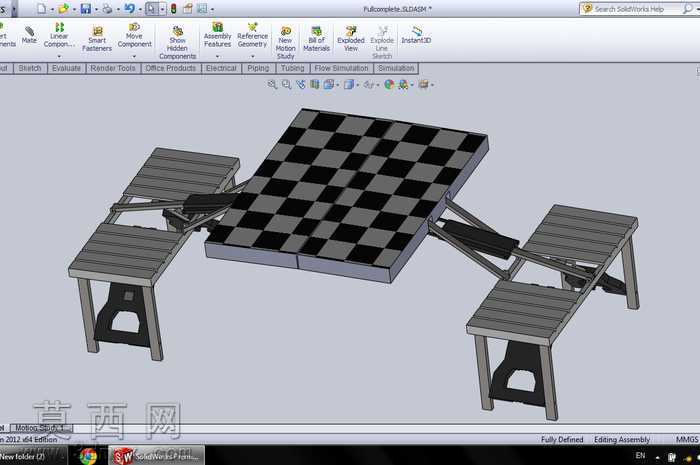

本作品为可折叠收纳的一体式国际象棋桌椅组合三维模型，采用SolidWorks完成全参数化建模，完整还原了产品从展开使用状态到折叠收纳状态的全部结构细节。建模过程中优先采用自顶向下的装配体设计思路，先搭建整体折叠运动的骨架模型，确定各铰接点的运动行程与限位角度，再逐一拆分桌板、凳面、支撑腿、联动折叠机构、锁止结构等独立零部件，确保各部件在折叠运动过程中无干涉、无结构冲突。桌体部分采用对开折叠式结构，展开后桌面为标准黑白格国际象棋棋盘，棋盘格纹理通过外观贴图实现，还原哑光棋盘的质感，桌板边缘做圆角过渡处理，避免尖锐棱角；支撑结构采用交叉铰接的金属支腿设计，支腿与桌板、凳体的连接位置均设置了耐磨铰接衬套的结构细节，支腿表面赋予磨砂金属材质，还原金属构件的哑光金属质感。配套的四个凳体与桌体采用联动折叠结构设计，无需单独拆装，展开桌体时凳体随联动机构自动撑开至使用位置，折叠时凳体可完全收纳至桌体下方的预留空间内，整体折叠后可形成规整的手提箱形态，实现单手提携的便携效果。凳面采用横向条纹的防滑结构设计，支撑腿与桌腿采用同材质同工艺的金属构件，凳腿底部设置了防滑脚垫的细节结构，脚垫赋予软质橡胶材质，还原防滑缓冲的使用特性。模型完整保留了各部件的装配约束关系，可直接用于运动仿真验证折叠行程，也可导出工程图用于生产加工参考，材质搭配上区分了金属支撑件、硬质桌面板、软质防滑脚垫的不同质感，渲染效果清晰展现产品展开与收纳状态下的形态特征，结构设计紧凑合理，充分利用折叠机构的联动特性，实现了棋桌与座椅的一体化收纳，兼顾了使用功能性与外出携带的便携性，适合户外休闲、临时对局等多场景使用需求。
