汽车离合器从动盘带齿圈总成结构设计

　　这套离合器总成结构，核心匹配手动挡乘用车辆的动力传递链路，安装在发动机飞轮与变速器输入轴之间的动力衔接位置，日常工况下承担着动力接合、切断、过载缓冲的核心作用，是整车传动系统里直接影响驾驶平顺性与动力传递效率的关键部件。从实际装车场景来看，当驾驶员踩下离合器踏板时，膜片弹簧带动压盘产生位移，从动盘与飞轮、压盘的摩擦面脱离接触，发动机动力暂时切断，便于变速器完成挡位切换；松开踏板时，压盘在弹簧力作用下将从动盘紧压在飞轮端面，依靠摩擦片的摩擦力将发动机扭矩平稳传递至变速器输入轴，整套动作的响应速度、接合平顺度，都和各部件的结构设计精度直接相关。

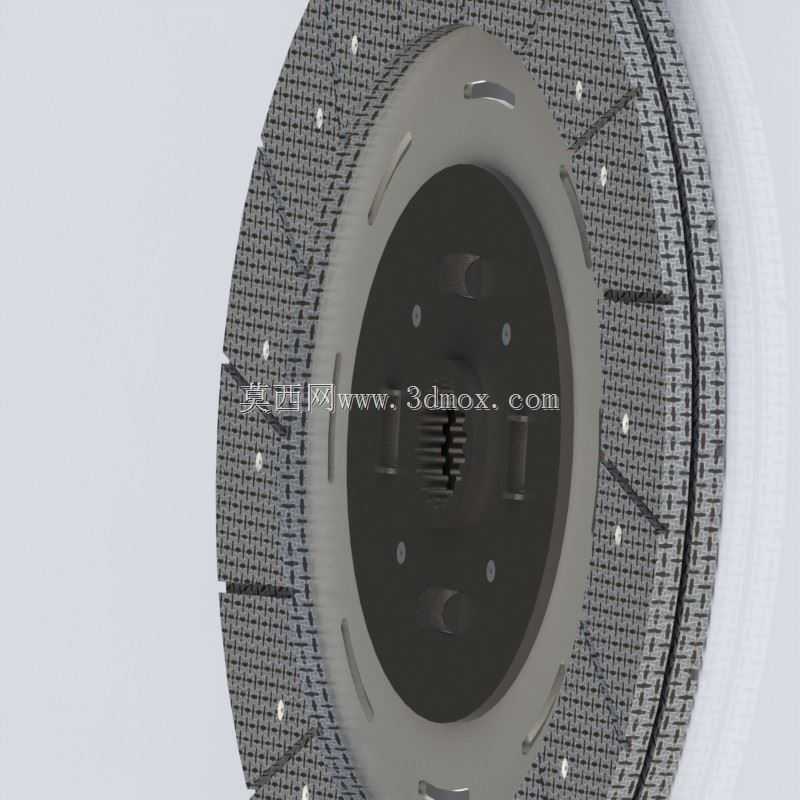

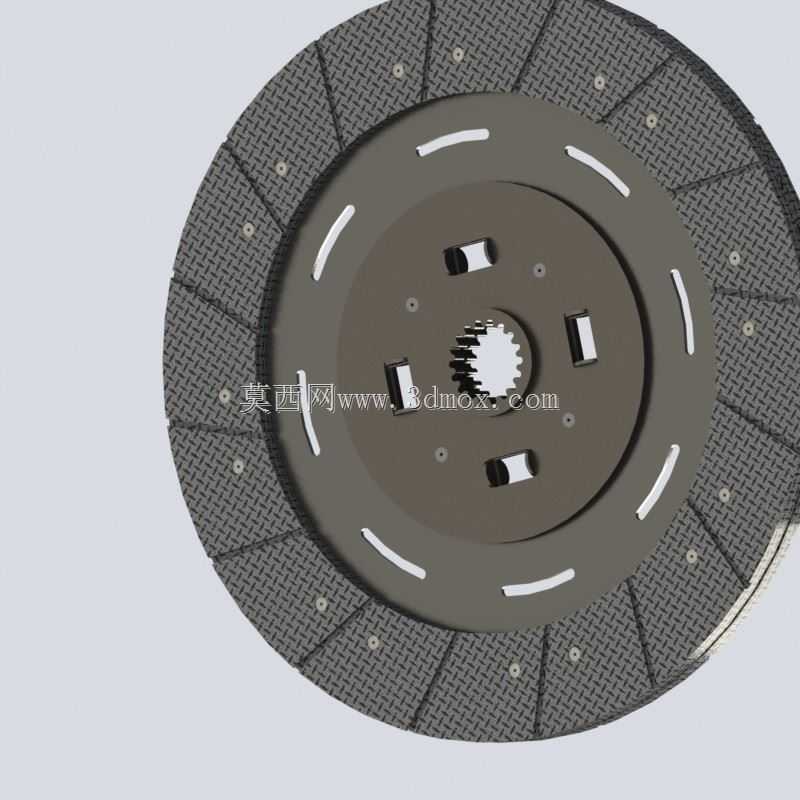

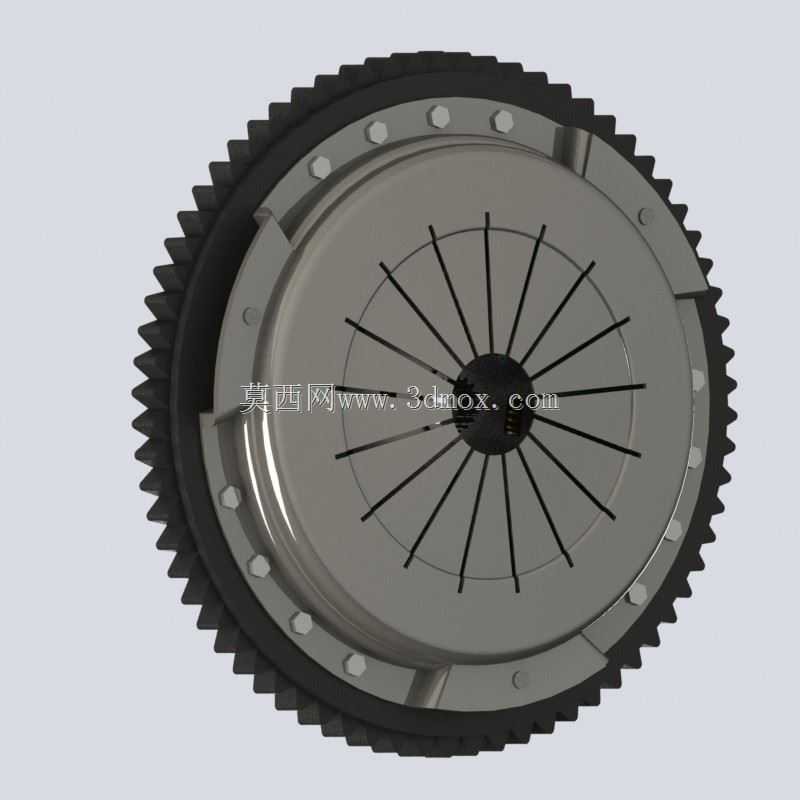

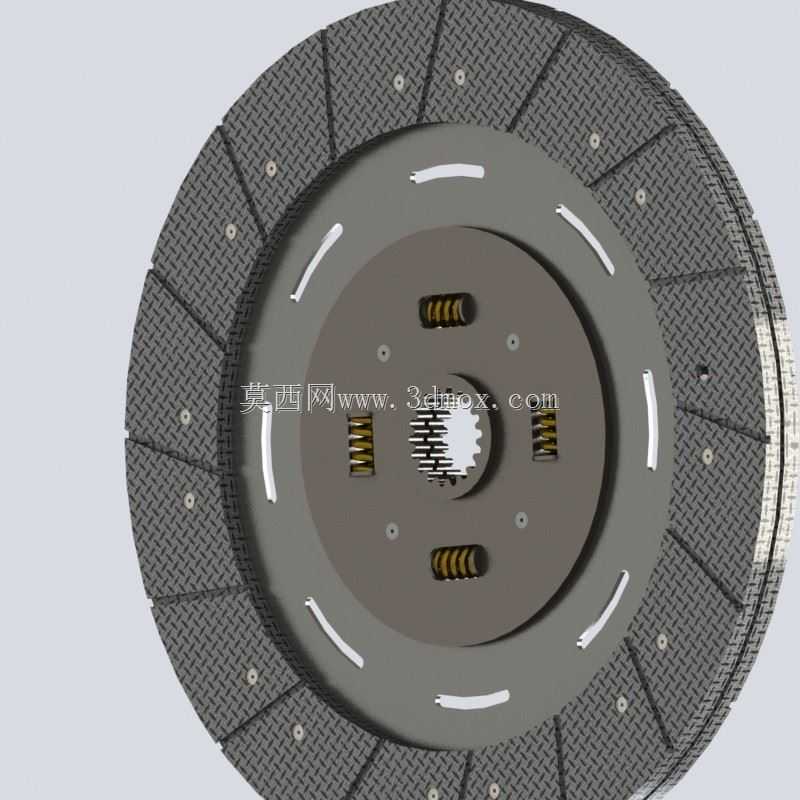

　　设计过程中首先要明确安装边界的尺寸约束，外圈的启动齿圈与飞轮外圈过盈配合，齿圈的模数、齿形参数需要和启动电机的驱动齿轮完全匹配，保证冷启动时齿轮啮合顺畅，不出现打齿、卡滞问题；齿圈与压盘壳体的同轴度公差需要控制在0.05mm以内，避免高速旋转时产生动不平衡量，引发怠速抖动、传动异响等问题。从动盘部分的摩擦片采用环形分体式布局，摩擦面的平面度公差不超过0.02mm，保证接合时摩擦面完全贴合，避免局部偏磨导致的扭矩传递能力下降、摩擦片早期烧损问题；从动盘中间的扭转减震结构，通过周向布置的减震弹簧吸收发动机输出的扭转振动，过滤曲轴旋转时的转速波动，避免振动直接传递到变速器，引发齿轮敲击、换挡顿挫等问题。

　　压盘壳体的结构设计采用了薄壁冲压加加强筋的布局，在保证整体结构刚度的前提下尽可能降低旋转件的转动惯量，减少换挡时的同步器负载，提升挡位切换的响应速度；壳体上的散热槽结构沿着旋转方向呈倾斜布置，离合器接合、分离过程中带动周边空气流动，带走摩擦片滑磨产生的热量，避免长时间半联动工况下摩擦片温度过高导致摩擦系数下降，出现离合器打滑、动力传递失效的问题。膜片弹簧的杠杆比设计经过多轮迭代，在保证足够压紧力的前提下，尽可能降低踏板操作力，减少长时间驾驶的操作疲劳；弹簧指端的分离间隙经过精准匹配，保证踏板自由行程处于合理区间，既避免分离不彻底导致的换挡打齿，也防止间隙过小导致的离合器打滑、摩擦片异常磨损。

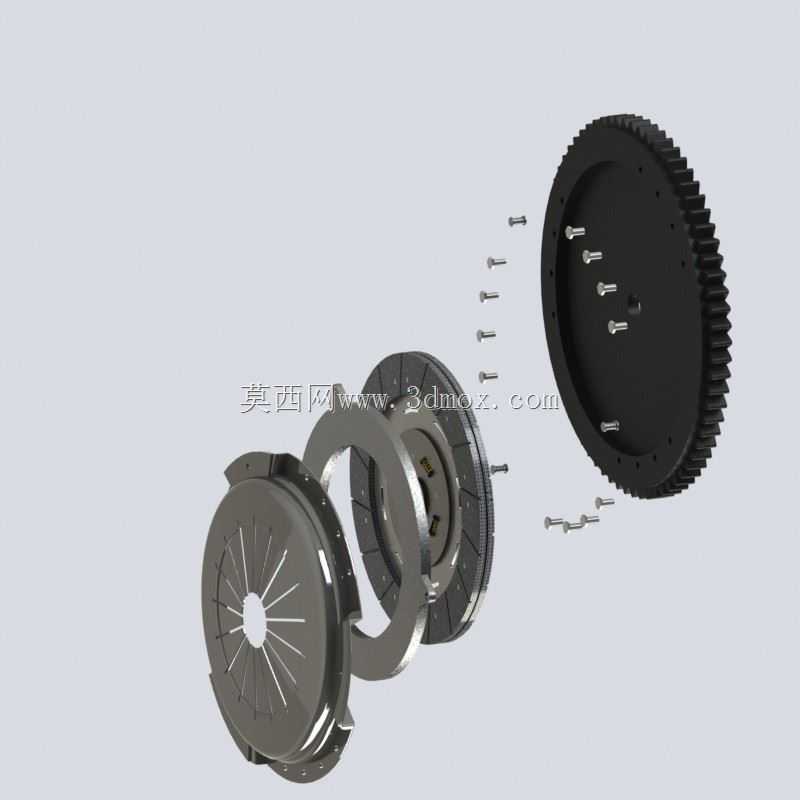

　　从装配逻辑来看，整套总成通过定位销与飞轮端面完成定位，周向布置的固定螺栓按照对角顺序拧紧，保证压盘对从动盘的压紧力均匀分布；从动盘的花键毂与变速器输入轴采用渐开线花键配合，花键的侧隙控制在合理范围，既保证滑动顺畅无卡滞，也避免间隙过大导致的传动冲击、花键早期磨损。针对日常使用中常见的半联动起步、急加速接合等工况，设计时对摩擦片的滑磨功率、压盘的热容量做了冗余校核，保证在城市拥堵路况频繁启停的场景下，部件不会因为热积累出现性能衰减；从动盘上的阻尼片采用耐温耐磨的复合材料，在减震弹簧工作时提供合适的阻尼力，快速衰减扭转振动，避免传动系统出现共振问题。

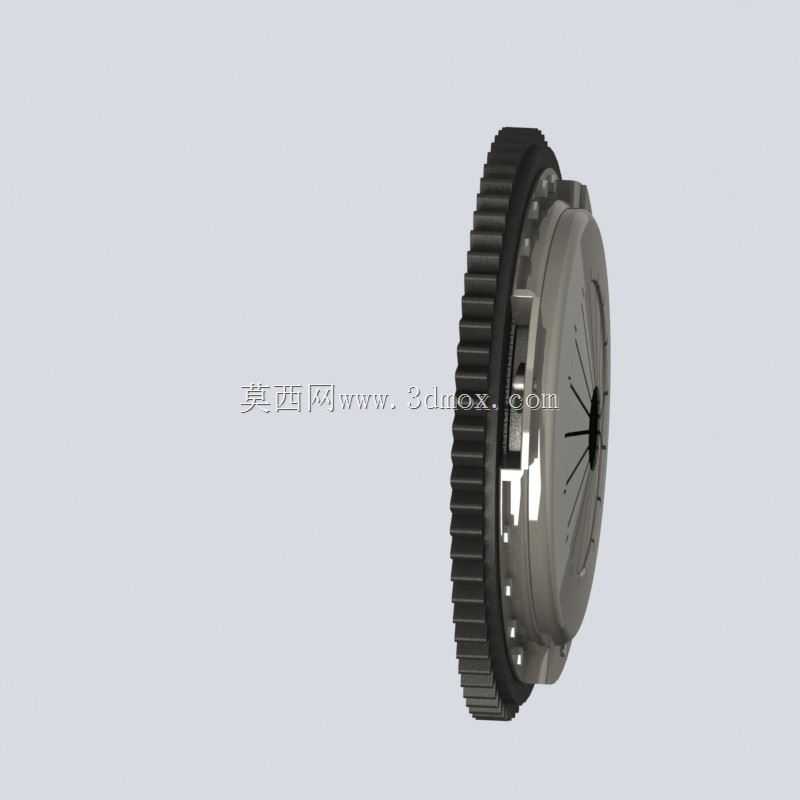

　　整套结构的外形轮廓完全匹配对应车型的变速器壳体安装腔尺寸，不需要对周边部件做任何改装即可直接适配，各易损件的拆装维护空间预留充足，更换摩擦片、分离轴承等部件时不需要完全拆卸总成，能够有效降低后期的维护成本。旋转件的动平衡精度按照G6.3等级设计，在最高工作转速下不会产生明显的振动噪声，保证整车NVH性能表现；所有金属部件的表面都做了防锈磷化处理，能够适应底盘区域潮湿、多泥沙的使用环境，避免部件锈蚀导致的分离卡滞、回位不良等故障。
