本田城市车型开槽铸铁断转子结构设计

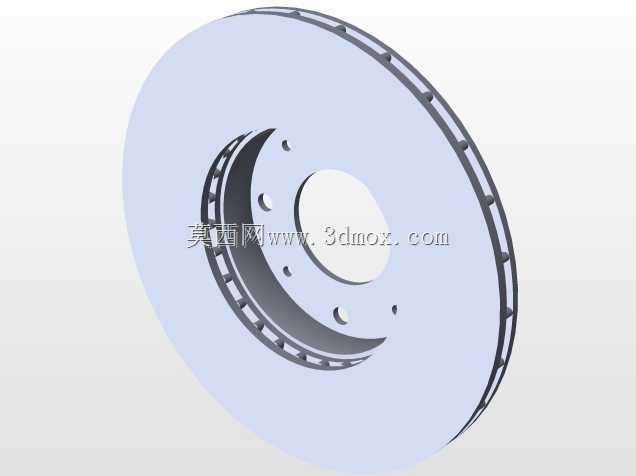

　　这款开槽转子是面向乘用车辆制动系统开发的核心摩擦副部件，适配本田城市车型的前轮制动安装位，整体采用灰铸铁材质铸造成型后经机加工完成，实测单件重量2.95kg，匹配原厂制动卡钳的安装间隙与摩擦片接触范围。从实际装车应用场景来看，这类开槽结构的制动转子主要应对城市道路频繁启停的制动工况，盘面的开槽结构可以在制动过程中快速刮除摩擦片表面磨下的粉尘碎屑，避免碎屑夹在摩擦片与转子盘面之间形成磨粒磨损，同时开槽结构能够打破制动时盘面形成的水膜，在雨天湿滑路面下缩短制动响应时间，减少水衰退带来的制动力衰减问题。设计阶段首先锁定了原厂制动盘的安装边界参数：中心定位孔直径与轮毂轴头的配合公差选取H7/g6的间隙配合，

　　保证拆装便利性同时避免高速转动时的同轴度偏差，盘面圆周分布的安装螺栓孔位置度公差控制在0.05mm以内，确保装车后转子端面跳动量符合整车制动抖动的控制要求。转子的摩擦面厚度预留了标准磨损余量，达到磨损极限后可直接更换，盘面的开槽走向顺着转子转动方向设计，避免开槽棱边过度切削摩擦片导致摩擦片异常损耗，同时保证碎屑能够顺着槽道被离心力甩出盘面，不会在槽内堆积卡滞。从结构强度角度考虑，铸铁材质本身具备优异的摩擦系数稳定性与热容量，在连续制动产生的高温工况下，材质的热变形量控制在合理区间，配合通风结构（若为通风盘结构）可快速导出制动产生的热量，避免热衰退导致制动力骤降。安装法兰面的平面度公差控制在0.02mm以内，保证与轮毂结合面完全贴合，

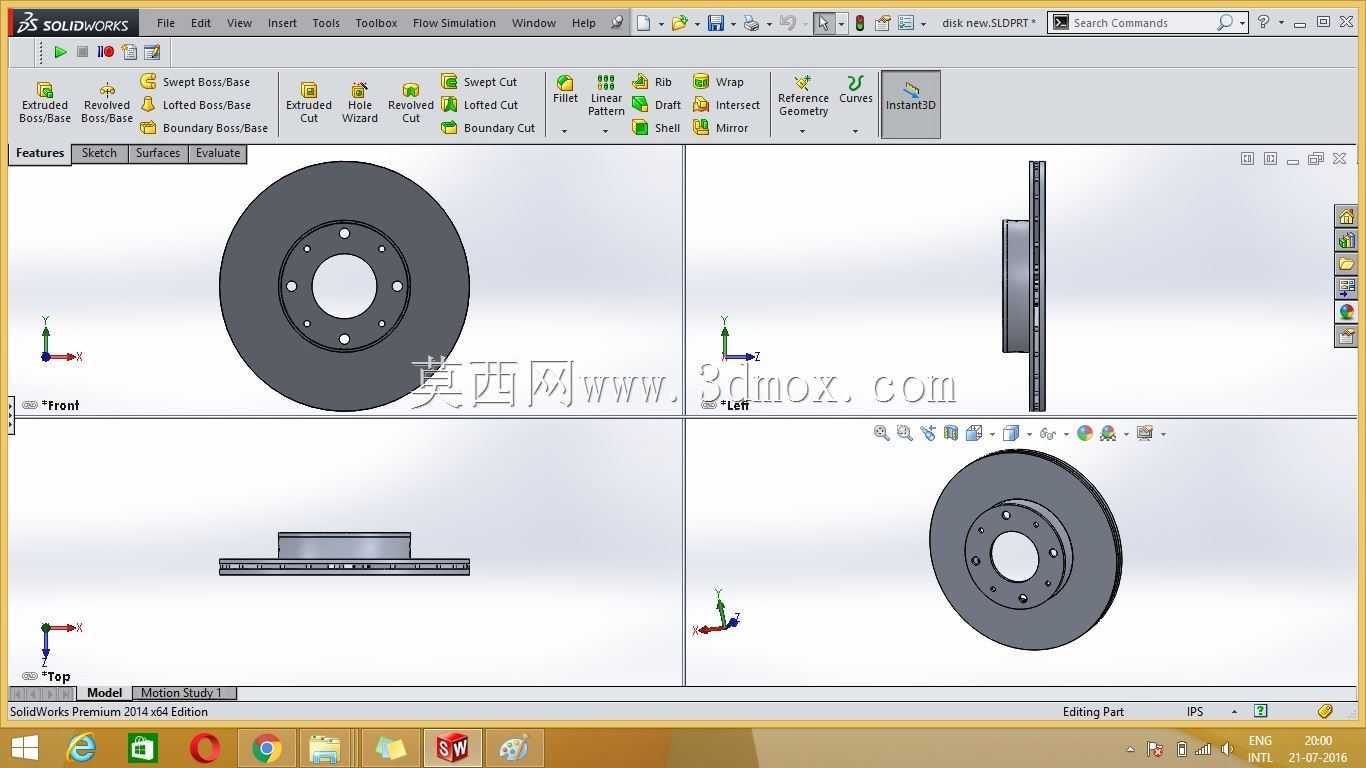

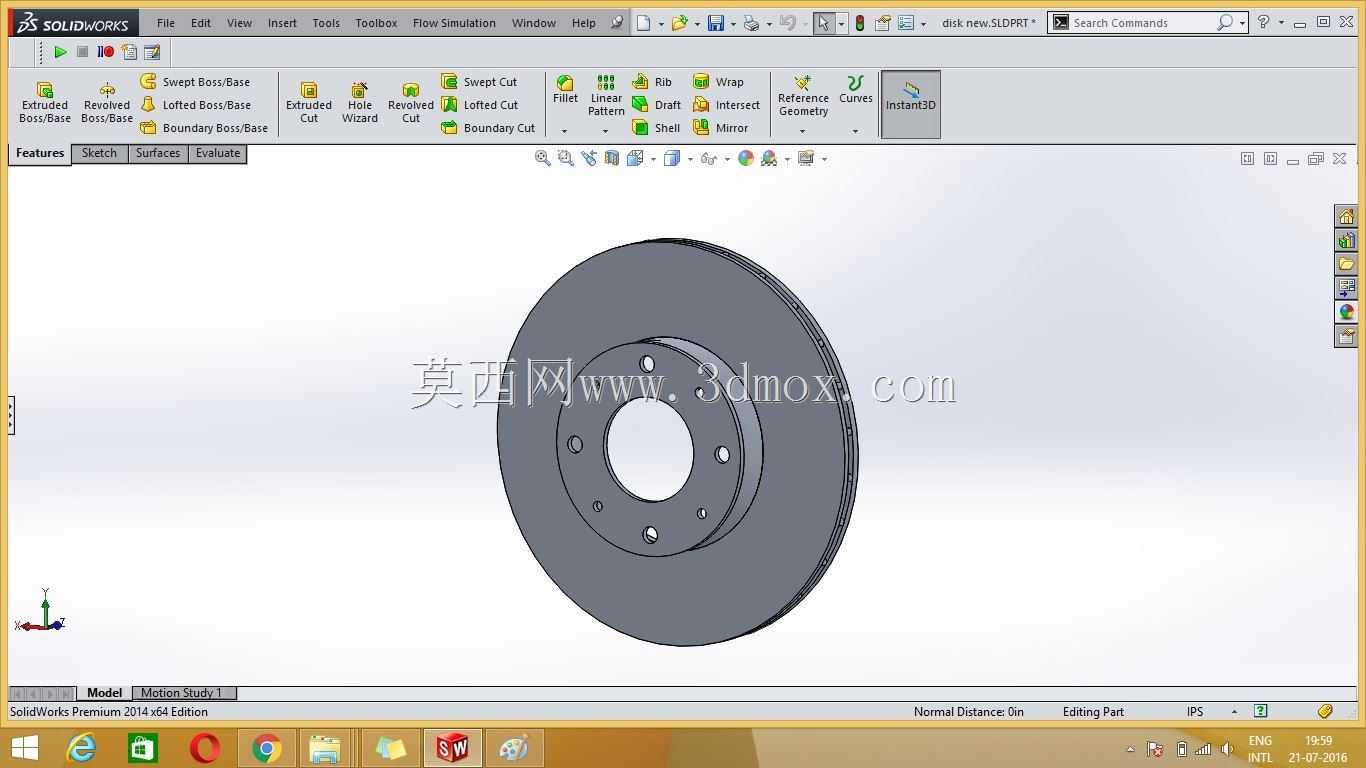

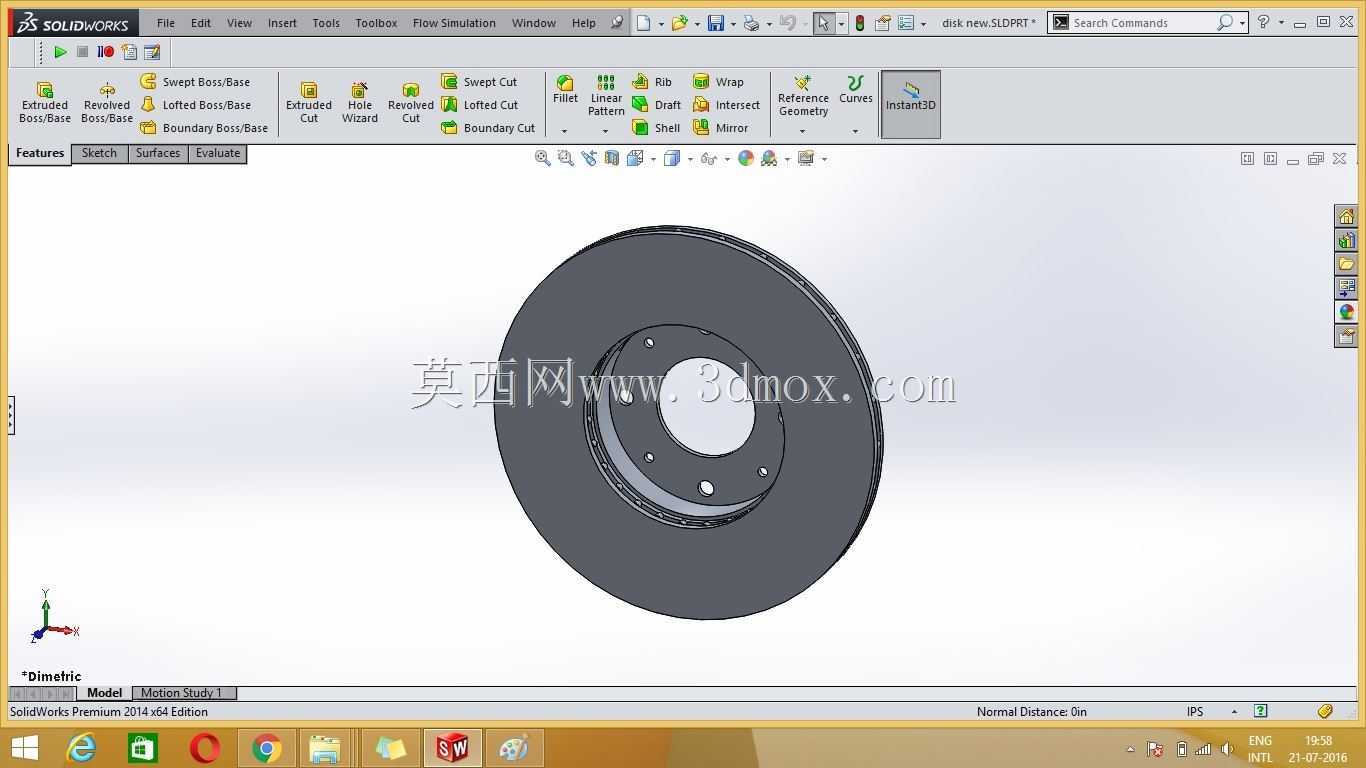

　　避免装车后出现制动踏板抖动、方向盘抖动等NVH问题。这类转子的建模过程中，需要重点关注安装孔位的位置度、摩擦面的平面度、中心孔的同轴度等关键形位公差，同时开槽的深度与宽度需要匹配摩擦片的材质特性，槽深过浅会很快被磨损殆尽失去作用，槽深过深则会降低转子整体结构强度，在剧烈制动时存在盘面开裂的风险。实际选型替换时，除了安装尺寸匹配外，还需要确认转子的摩擦面外径与卡钳摩擦片的接触范围完全重合，避免出现摩擦片局部接触导致制动力不足、偏磨等问题。
