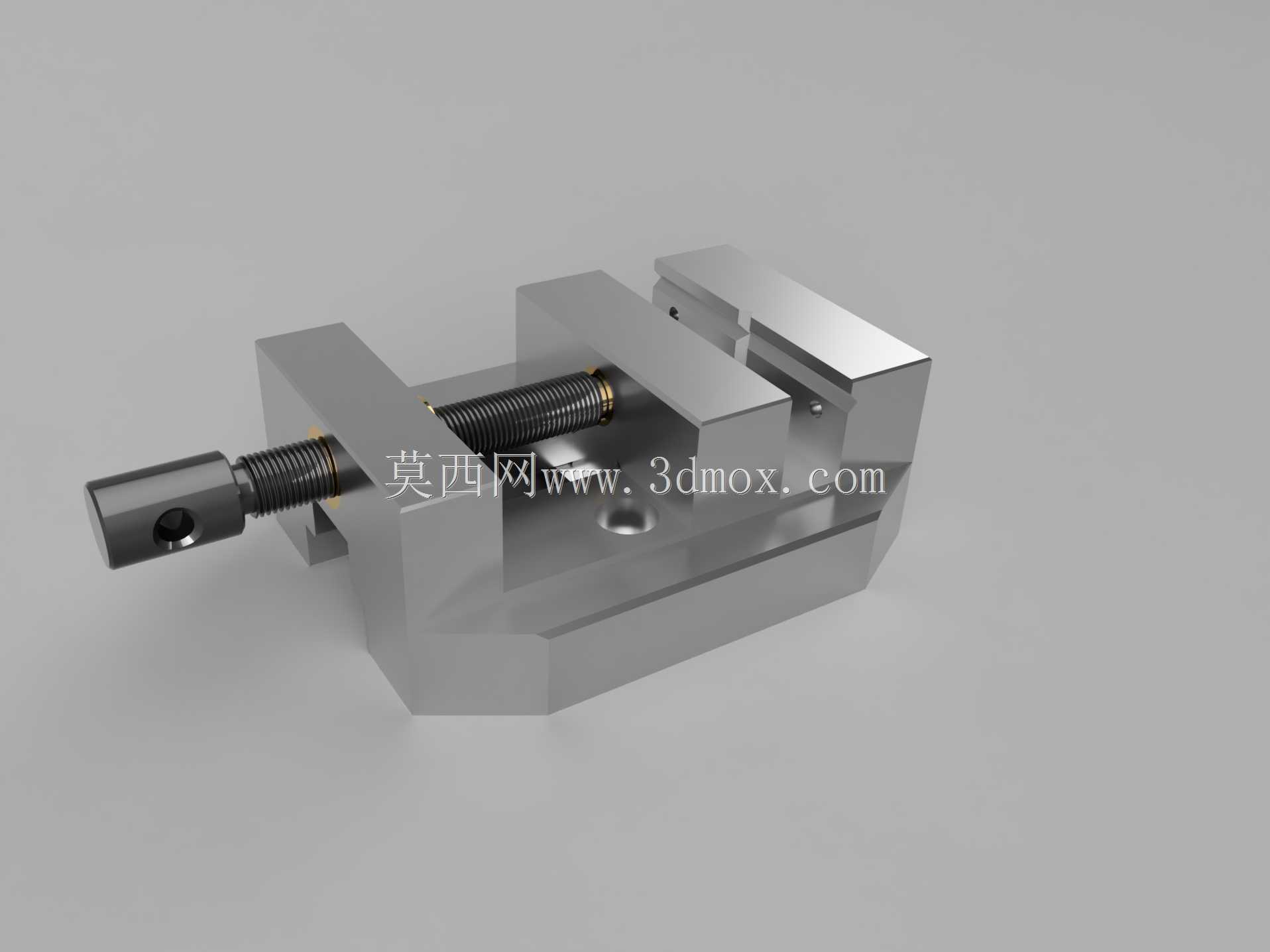

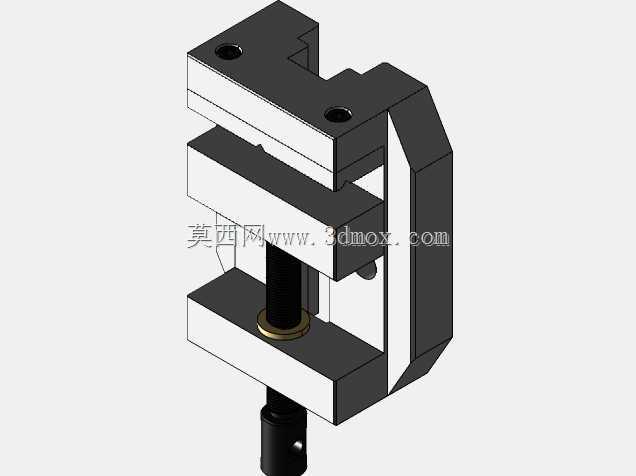

精密小型台用Proxxon虎钳结构设计

　　这款小型精密虎钳主要适配桌面级机加工场景，常见于小型铣床、磨床、钻床的工件装夹工位，也可作为钳工台的手动夹持工装使用，针对小尺寸零件的精密加工需求设计，夹持行程适配常规小型五金零件、模型加工件的装夹范围，整体采用一体式底座结构，底座预留的安装孔位可直接固定在设备工作台T型槽或者专用工装平板上，安装边界紧凑，不会占用过多工作台操作空间，适合小空间作业场景的工位布置。从功能结构来看，该虎钳采用丝杠传动的手动夹紧方式，丝杠与活动钳身的配合部位做了限位导向设计，活动钳身沿底座的导向导轨做直线运动，夹紧过程中无偏摆，夹持重复定位精度表现稳定，钳口部位做了平直处理，可直接夹持规则形状的金属、非金属工件，也可根据加工需求更换软钳口，

　　适配异形件或者易刮伤工件的装夹需求。设计过程中优先考虑了夹持刚性与操作便捷性的平衡，整体采用合金钢材质的主体结构，在保证整体重量可控的前提下，钳身受力部位做了加厚处理，夹紧时不会出现钳身形变，丝杠采用梯形螺纹传动，具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱问题，手柄部位做了通孔设计，可加装加力杆应对大夹紧力需求的装夹场景，日常操作时直接转动手柄即可完成快速开合，调整行程顺畅无卡滞。从安装适配性来看，底座的安装孔间距符合小型桌面加工设备的通用安装尺寸，不需要额外制作过渡连接板即可完成装夹，整体外形方正，钳身高度适配小型加工设备的主轴行程范围，装夹工件后不会出现刀具与钳身干涉的问题，

　　固定钳身与活动钳身的钳口平面平行度控制在精密加工要求范围内，装夹平行度误差小，可减少加工前的找正时间，提升小批量零件加工的作业效率。在实际使用场景中，这类小型虎钳除了常规机加工装夹外，也可用于精密装配、样品打磨、零件检测等工位的工件固定，手动操作的方式不需要外接动力源，工位调整灵活，整体结构没有易损的复杂传动部件，日常维护只需要定期在丝杠和导向面加注润滑脂即可，长期使用的维护成本极低，针对小型零件加工场景的使用需求，在结构设计上规避了大型虎钳行程冗余、体积过大的问题，所有结构尺寸都围绕小尺寸工件装夹做了优化，夹持力范围覆盖有色金属、小型钢材、工程塑料等常见加工材料的装夹需求，不会出现夹持力过大夹伤薄壁工件，或者夹持力不足导致加工移位的问题。
