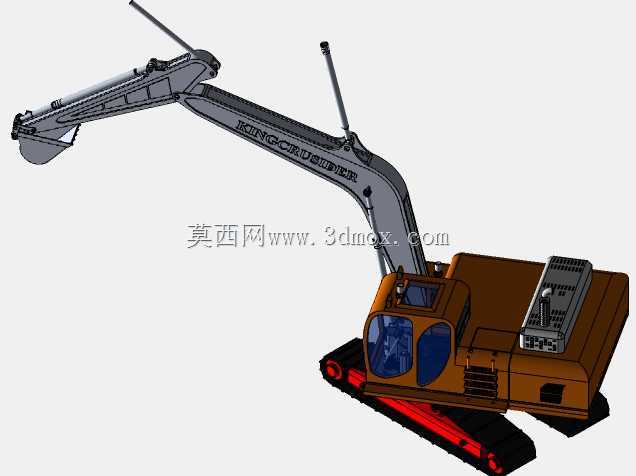

履带式液压挖掘作业设备三维结构

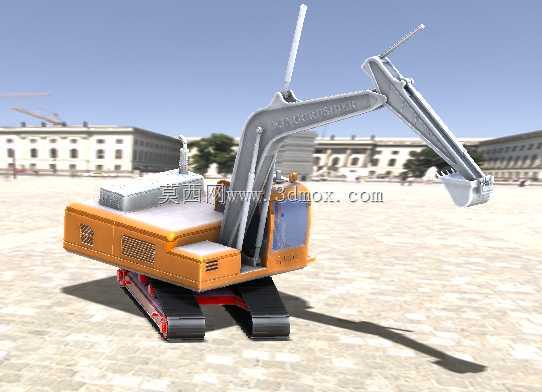

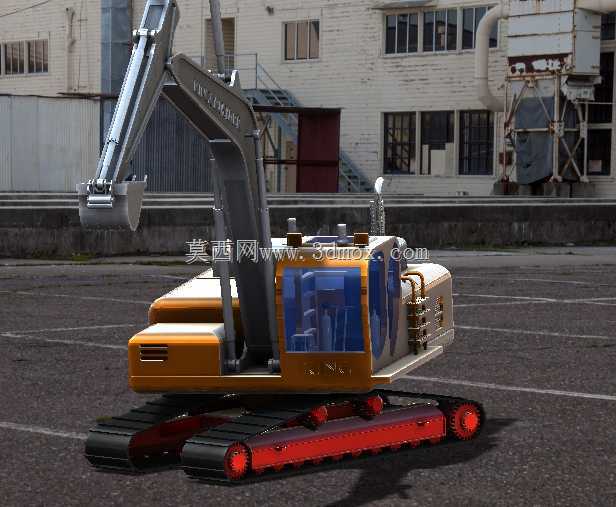

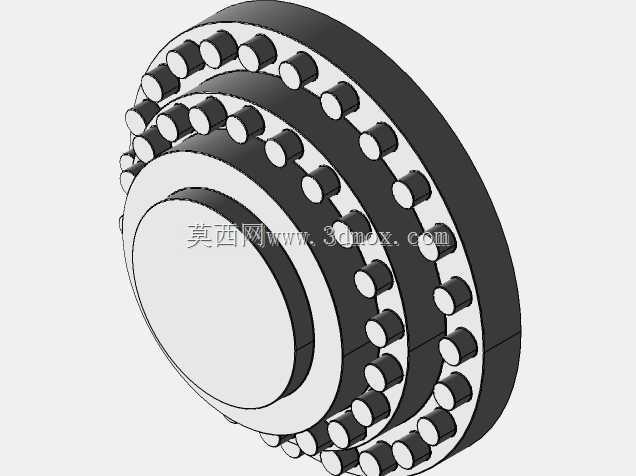

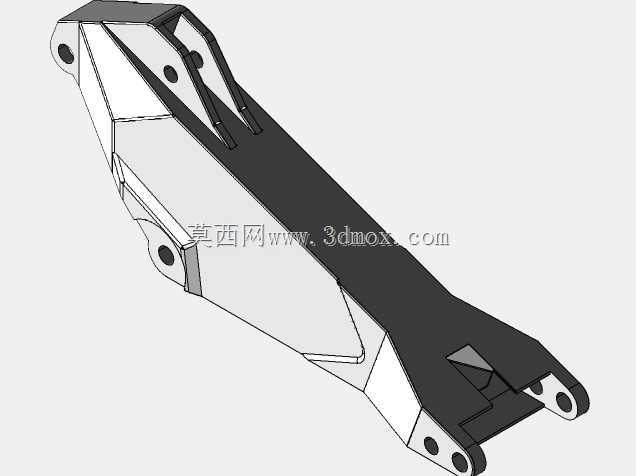

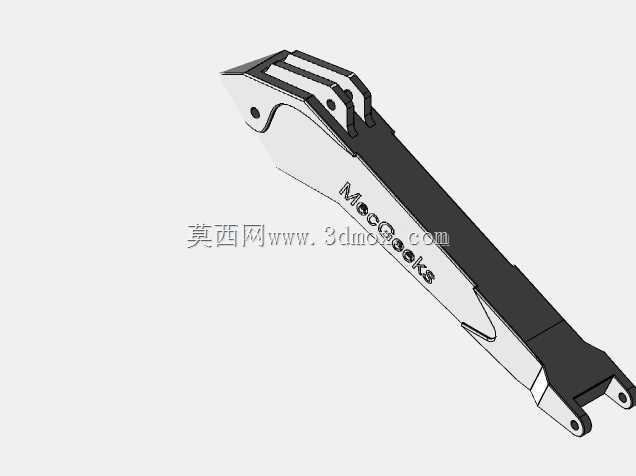

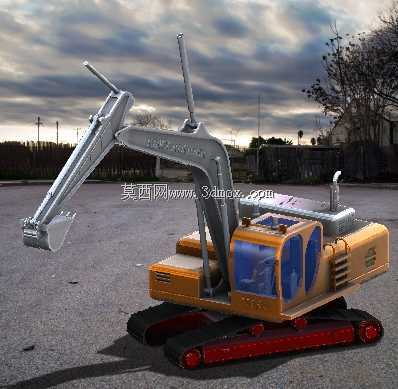

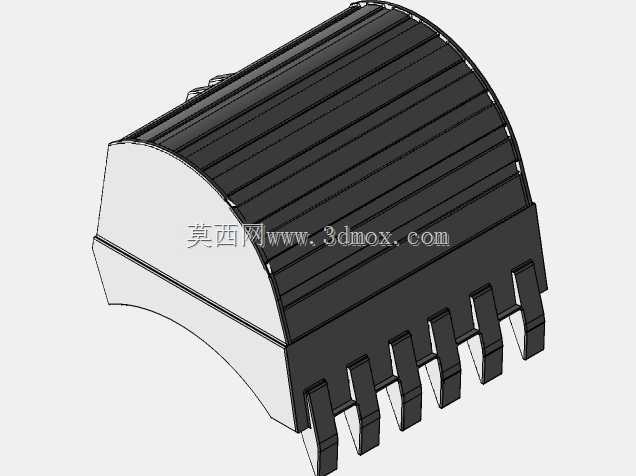

　　该挖掘设备主要面向建筑施工、场地拆除、土方转运、基坑回填这类常规工程作业场景设计，整体采用履带式行走底盘布局，接地比压控制在适配松软泥泞工地路面的区间，可在未硬化的施工场地内完成小半径转向与爬坡移动，避免轮式设备在烂场地陷车的问题。上部转台可实现360度全回转，作业时无需频繁调整整机站位，就能覆盖机身周边半径内的所有作业点位，适配狭小施工场地的灵活作业需求。工作装置采用铰接式动臂、斗杆配挖斗的结构，通过液压油缸驱动各铰接点的摆角变化，可实现不同深度的挖掘、不同高度的卸料动作，斗杆的挖掘力参数匹配常规土方、松散石方的开挖需求，挖斗斗容适配中小型工程的单次装载量，不会因斗容过大导致液压系统过载，也不会因斗容过小拉低作业效率。

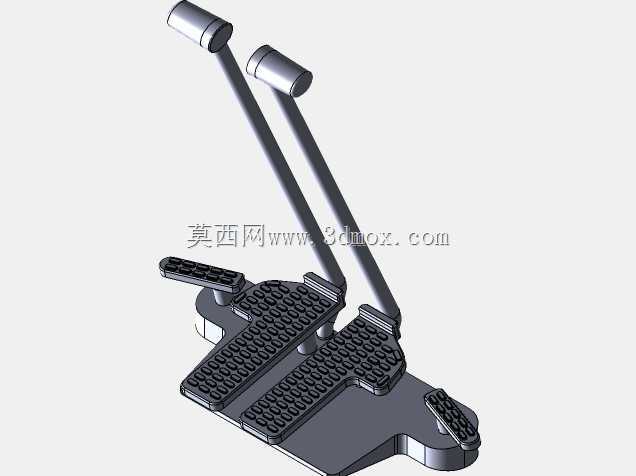

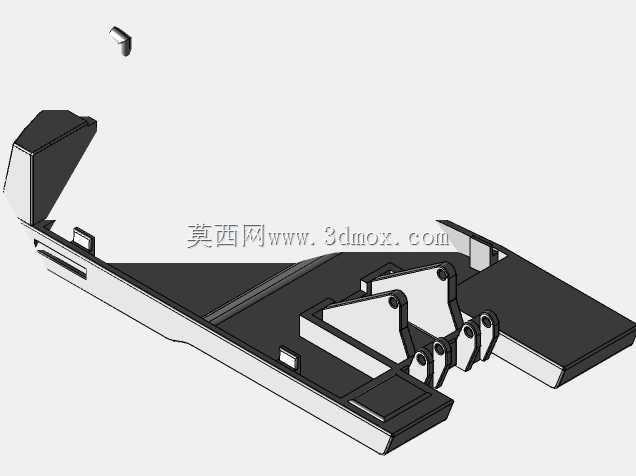

　　设计阶段优先考虑了各部件的安装边界，动臂与转台的铰接座位置经过反复校核，保证动臂举升至最高位置时不会与驾驶室、机罩结构发生运动干涉，斗杆收回到极限位置时挖斗不会碰撞履带板边缘，液压管路沿动臂、斗杆的内侧走线，通过管卡固定在结构件表面，既避免作业过程中落石、杂物磕碰管路，也预留了足够的管路弯曲余量，防止油缸伸缩时管路被硬拉折损。驾驶室采用框架式结构，视野覆盖前方作业区与右侧履带行走区域，操作手柄的布置符合常规工程设备的人机操作习惯，减少操作人员长时间作业的疲劳感。机身尾部的配重块重量经过匹配计算，保证满斗举升最大幅度时整机不会发生前倾失稳，同时尾部回转半径控制在合理范围，在临近墙体、围挡作业时不会发生尾部碰撞。

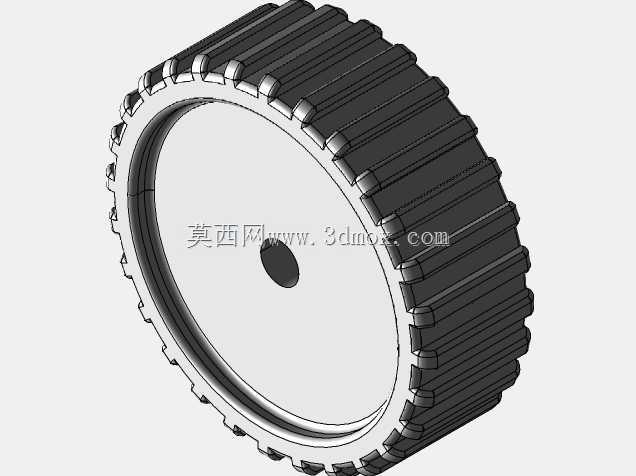

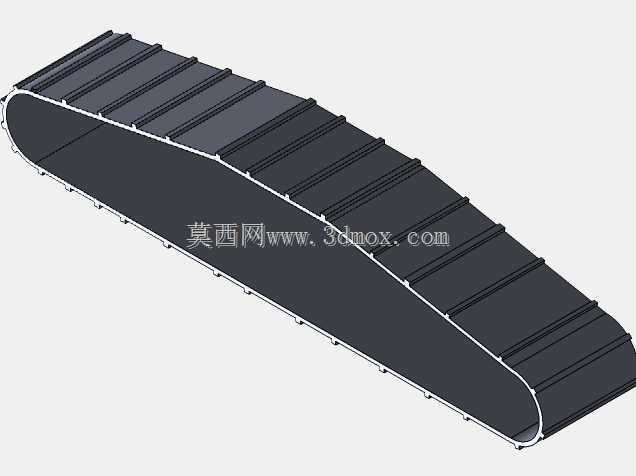

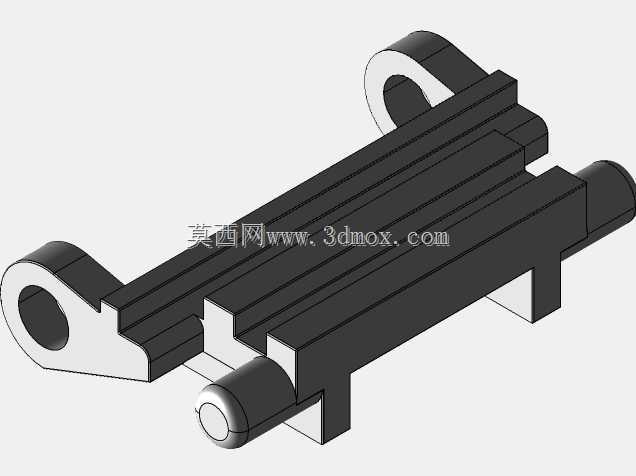

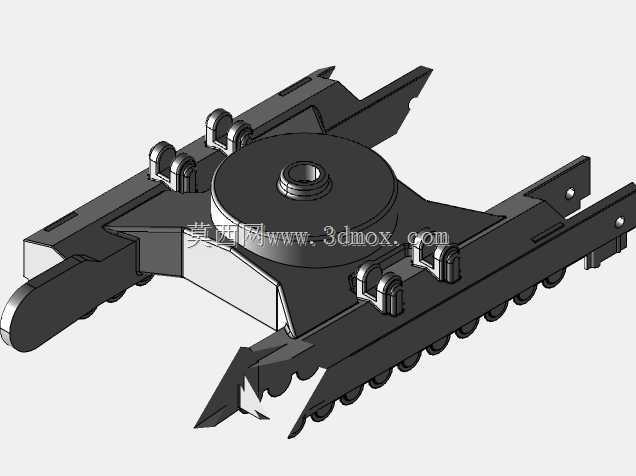

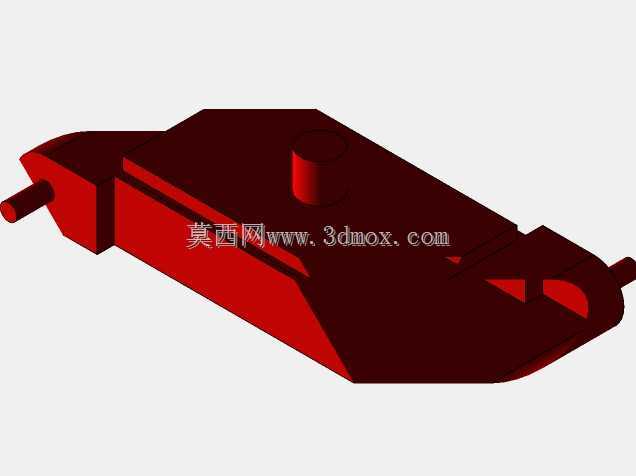

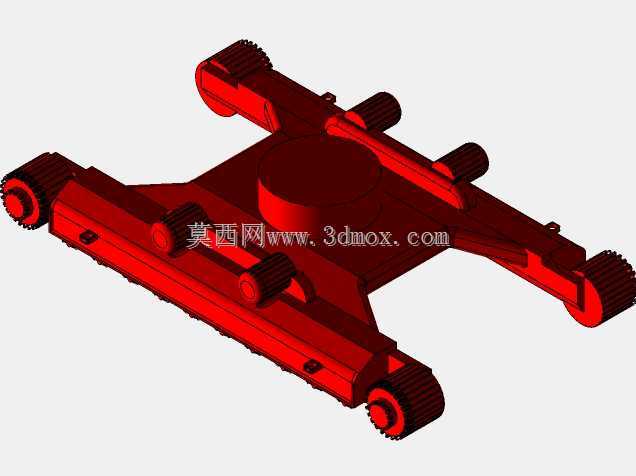

　　底盘的履带张紧装置采用可调式结构，可根据不同工地的磨损情况调整张紧度，延长履带链轨的使用寿命，行走马达与回转马达的安装位置预留了足够的检修空间，日常维护时无需拆解过多外围结构就能完成滤芯更换、油液检查的操作。液压油箱与燃油箱布置在机身侧面的平衡位置，降低整机重心高度的同时，也方便日常补加油液。
