便携式手持带式砂光打磨工具结构设计

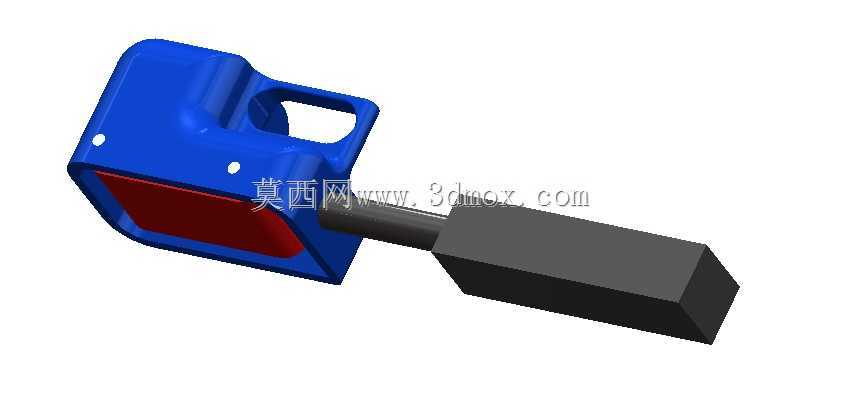

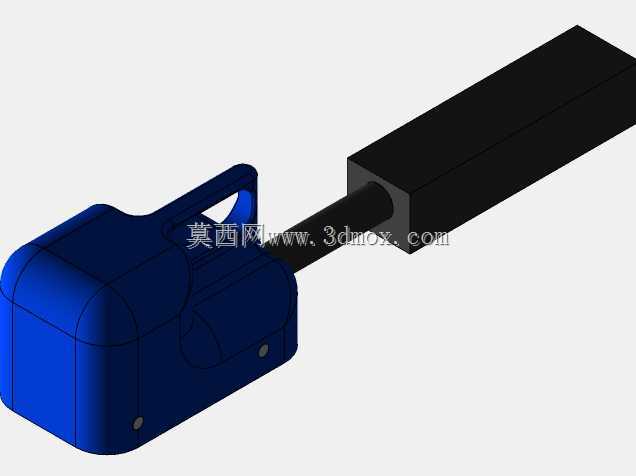

　　这款手持带式砂光工具的结构设计，核心围绕现场狭窄空间的金属、非金属表面打磨作业需求展开，在五金加工、家装现场、模具修配、钣金去毛刺等场景中，这类便携打磨设备的使用频率远高于固定式砂磨设备，毕竟很多待加工工件无法移动到固定磨床工位，需要作业人员手持设备抵达加工位置完成作业。从结构布局来看，机身采用一体化握持壳体设计，握持区域做了内凹镂空处理，既能够减轻整机自重，也能让作业人员握持时手指自然卡入镂空位，长时间作业不易滑脱，壳体上预留的两个固定孔位用于内部驱动组件的定位安装，保证驱动轮运转时的同轴度，避免砂带运转出现跑偏、抖动的问题。设备前端的砂带工作面做了倾斜角度设计，这个角度是经过多轮现场验证确定的，既可以贴合平面工件完成大面打磨，

　　也能伸入内角、焊缝位置完成局部修磨，不会出现壳体干涉加工面的问题。机身尾部延伸的握持段做了等截面方型结构，作业时可以双手握持施加下压力，针对焊缝余高打磨、铸件浇冒口残留去除这类需要较大磨削压力的工况，双手握持的姿态能更好控制磨削进给量，避免单次吃刀过大导致砂带断裂或者工件表面过烧。设计过程中重点考量了安装边界的适配性，整机的外形尺寸控制在单手握持可操作的范围内，机身最宽处不超过成人手掌宽度，前端工作头的厚度做了减薄处理，能够伸入间距不小于30mm的狭窄缝隙内完成打磨作业，解决了角磨机这类常规打磨工具无法进入窄位加工的痛点。内部传动结构采用直连驱动布局，减少了中间传动环节的功率损耗，驱动轮的轮面做了微弧面处理，

　　能够自动补偿砂带运转时的小幅偏移，不需要额外设置复杂的砂带调偏机构，既降低了整机的零件数量，也减少了后期维护的工作量。砂带的张紧结构集成在机身内部，通过按压机身侧部的隐藏式按键即可完成砂带的更换，不需要额外借助工具，在现场作业时能够快速更换不同粒度的砂带，适配粗磨、精磨不同的加工需求。壳体的边角位置全部做了圆弧过渡处理，避免作业过程中尖锐边角磕碰工件表面或者划伤作业人员，握持区域的壳体表面做了细微的防滑纹理处理，即使手上沾有切削液或者打磨粉尘，也能保持稳定的握持力。针对实际使用中容易出现的粉尘进入机身内部的问题，壳体的合模位置做了迷宫式密封结构，能够阻挡大部分打磨粉尘进入驱动舱，延长内部驱动组件的使用寿命，不需要频繁拆机清理内部积尘。
