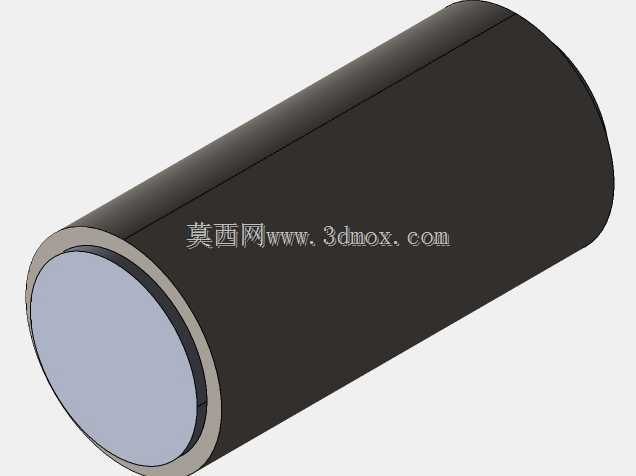

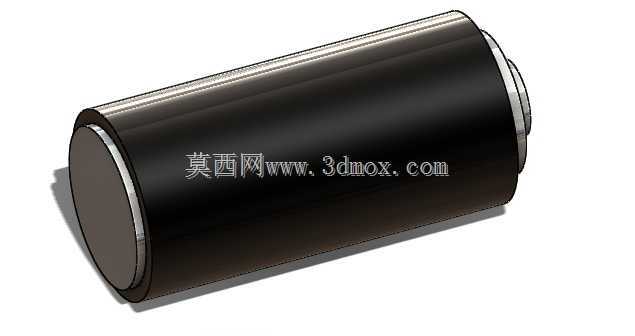

LR20大号干电池结构三维建模

　　日常接触到的LR20大号干电池，是不少便携民用设备里的核心供电部件，做这个三维模型的时候，最先要考虑的是不同应用场景下的安装适配边界——毕竟这类电池常见的使用场景覆盖了手提式强光手电筒、台式调频收音机、户外作业用无线摄像机，还有部分老式便携测量仪器，不同设备的电池仓公差要求有细微差别，建模时要严格贴合通用一号电池的外形尺寸规范，保证模型导入整机装配时，不会出现干涉、装不进仓的问题。从结构设计逻辑来看，这类圆柱型干电池的外形没有复杂曲面，主体是等直径的金属外壳卷边结构，建模时要注意外壳两端的卷边圆角处理，正极凸起端的高度、直径要符合通用电池的接触标准，负极平面的平面度要做约束，避免装配后出现接触不良的模拟问题。

　　很多新手做这类电池模型的时候容易忽略外壳的拔模斜度，实际量产的干电池金属外壳是有微小拔模角度的，虽然角度极小，但在做整机装配干涉检查、电池仓滑入模拟的时候，这个斜度会直接影响仿真结果的真实性。从功能特性来看，LR20电池的圆柱外形是兼顾容量与安装便利性的选择，同等体积下圆柱卷绕结构的电芯能做到更大的储电容量，同时圆柱外形在电池仓里的定位更简单，只需要做径向的限位加上两端的接触弹片即可，不需要额外的定位卡扣，这也是为什么很多老式便携设备都选用这个规格的电池。建模过程中，外壳的金属质感渲染要贴合实际的镀锌钢壳材质，正极的金属帽、负极的底盖要和主体外壳做材质区分，同时要注意电池外壳上的包覆层厚度，不能把外壳壁厚做的过厚或者过薄，

　　要匹配实际量产电池的壁厚参数，不然做重量仿真的时候会出现和实际产品偏差过大的问题。在做无线摄像机这类移动设备的配套结构设计时，这个电池模型可以直接导入装配体，用来校核电池仓的内部空间，预留弹片的压缩行程，同时可以模拟电池更换时的滑入路径，避免仓体边缘出现刮擦电池外皮的结构问题。针对收音机这类固定放置的便携设备，建模时还要考虑电池长期放置在仓内的接触可靠性，模型里的正极端凸起弧度要和实际产品一致，保证弹片接触时的压力处于合理区间，不会因为震动出现接触断电的情况。很多人觉得电池是简单的标准件，不需要精细建模，但实际做整机结构设计的时候，标准件的模型精度直接影响整个产品的装配验证结果，哪怕是一个电池的尺寸偏差，都可能导致开模后的电池仓出现装配合格率低的问题，所以建模时每一处的尺寸公差、圆角细节、端面平面度都要严格对标实物参数，不能只做个大概的圆柱应付了事。
