多电芯串并联汇流压紧固定结构

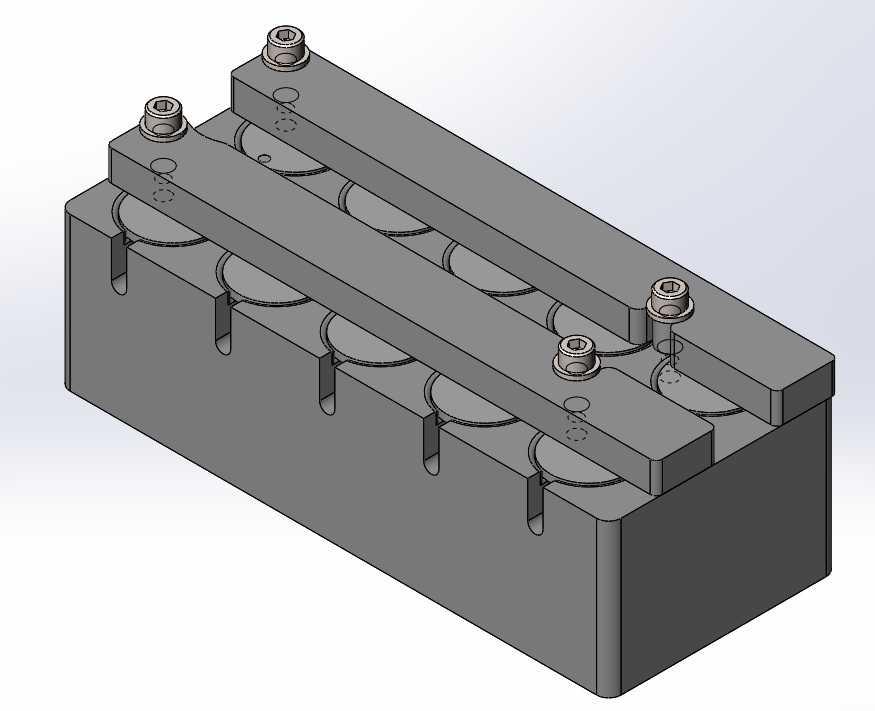

　　该结构主要应用于方形铝壳电芯组成的储能或动力锂电池模组装配环节，在模组生产工序中承担电芯堆叠后的压紧定位、极柱电连接双重作用，是锂电池模组PACK环节的核心结构件之一。实际产线装配时，电芯先按照串并联要求整齐排布在模组底座内，相邻电芯间预留绝缘片安装间隙，待所有电芯入位完成绝缘检测后，再将该汇流压紧结构对齐电芯极柱位置放置，通过顶部的锁紧螺丝施加均匀下压力，保证每一片汇流排与对应电芯极柱的接触面完全贴合，避免接触电阻过大引发的充放电发热问题。从设计思路来看，该结构采用两条平行的长条形金属压条作为主体承载件，压条上对应每颗电芯极柱的位置开设了定位沉孔与螺丝过孔，沉孔深度经过精确计算，既可以保证锁紧螺丝的头部完全沉入压条表面不突出，

　　避免后续模组入箱时发生干涉，又能控制螺丝的旋入深度，防止螺丝过长顶伤电芯极柱内部的集流体。压条的材质选用兼具结构强度与导电性能的铜铝复合板材，接触电芯极柱的一面为纯铝层，匹配方形电芯的铝极柱材质，降低接触电化学腐蚀风险，外侧为铜层提升整体导电载流能力，压条表面做了绝缘喷塑处理，仅在极柱接触区域裸露金属面，避免相邻汇流排之间发生爬电短路。安装边界方面，该结构的整体长度适配8颗并排排布的方形电芯总宽度，压条宽度控制在电芯极柱中心距的1.2倍范围内，不会超出电芯本体的侧边轮廓，两条压条的间距对应电芯正负极柱的中心距，锁紧后压条下表面与电芯顶盖表面的间隙控制在0.1mm以内，既保证压紧力均匀传递到每颗电芯，

　　又不会压坏电芯顶盖上的防爆阀与注液孔结构。在实际使用场景中，该结构除了承担导电汇流作用外，还能抵消电芯充放电过程中产生的膨胀力，长压条的截面经过抗弯强度校核，在电芯膨胀产生的最大推力下，压条的中部形变量不超过0.05mm，避免因压条变形导致汇流排与极柱之间出现虚接。结构上的每一个螺丝安装位都对应独立的电芯极柱，装配时可以按照对角线顺序逐步锁紧螺丝，保证每颗极柱受到的压紧力一致，锁紧扭矩按照电芯极柱的承载要求设定，不会出现扭矩过大压裂极柱陶瓷绝缘层的问题。此外，压条上预留的定位凹点可以和电芯顶盖上的定位凸点配合，装配时无需额外治具即可快速对齐位置，提升产线装配效率，压条两端的延伸段还预留了模组总输出极的连接位，后续可以直接连接铜排引出模组总正负极，无需额外增加转接零件。
