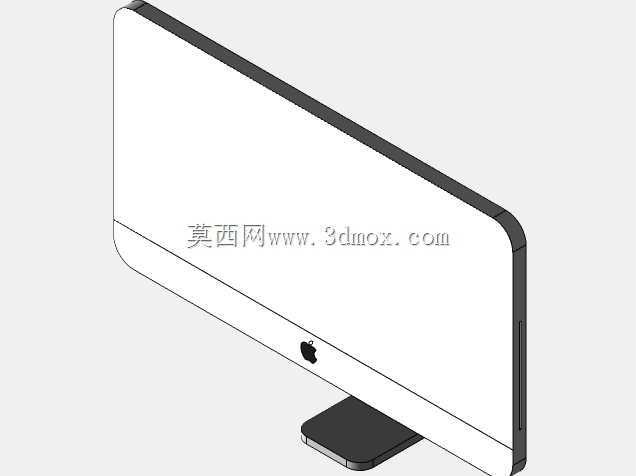

一体式桌面电脑外观结构三维数模

　　这款一体式桌面电脑的三维结构设计，核心围绕桌面办公场景的空间适配需求展开，区别于传统分体式台式机的主机+显示器分离架构，将运算核心、显示模组、散热组件全部整合在显示面板后方的壳体内，仅通过单根L型金属支架完成整机支撑，大幅缩减桌面占用空间，适配小户型办公位、家用书桌、前台接待区等多种局促摆放场景。从结构设计逻辑来看，整机前壳采用窄边框包覆设计，屏幕显示区域的黑边宽度控制在均匀一致的尺寸，下边框区域预留品牌标识安装位，同时内置前置摄像头、麦克风阵列的开孔位，开孔边缘做了0.3mm的倒角处理，避免注塑成型时出现飞边缺陷。后壳采用一体化弧面过渡设计，从屏幕侧边向后平滑收窄，最薄处的壳体厚度仅为12mm，既保证内部硬件的安装空间，

　　又避免直角棱边带来的磕碰风险，后壳表面预留散热格栅的开槽位置，对应内部CPU、显卡等发热元件的排布区域，保证散热风道的顺畅流通。支撑支架的设计兼顾稳定性与俯仰角度调节功能，支架与后壳的连接部位采用隐藏式转轴结构，可实现-5度到20度的屏幕俯仰角度调节，支架底部的支撑脚垫采用防滑橡胶材质，接触桌面的面积经过配重计算，即使在最大俯仰角度下，整机的重心投影也完全落在脚垫支撑范围内，不会出现前倾翻倒的问题。整机的接口排布集中在后壳的下沿区域，包含电源接口、USB扩展接口、音频接口等常用外接端口，接口位置距离桌面的高度预留了15mm的操作空间，方便用户插拔外设时不需要挪动整机。从安装边界来看，整机放置时的横向占用宽度与屏幕显示宽度一致，

　　纵向深度仅为支架底部的前后跨度，相比传统分体式主机加显示器的组合，可节省约60%的桌面纵向空间，同时所有外露的结构棱边都做了R2以上的圆角处理，符合消费类电子产品的安全设计规范。内部结构的排布采用分层设计思路，显示面板固定在前壳的定位柱上，主板、硬盘、电源模块依次固定在后壳的内部安装筋位上，各部件之间预留2mm以上的安全间隙，避免组装时出现部件干涉，散热模块的风道采用下进风上出风的设计，冷空气从后壳下沿的进风孔进入，经过发热元件带走热量后从后壳上沿的出风孔排出，不会直吹用户面部，提升长时间使用的舒适度。
