窄边框桌面24英寸液晶显示器结构设计

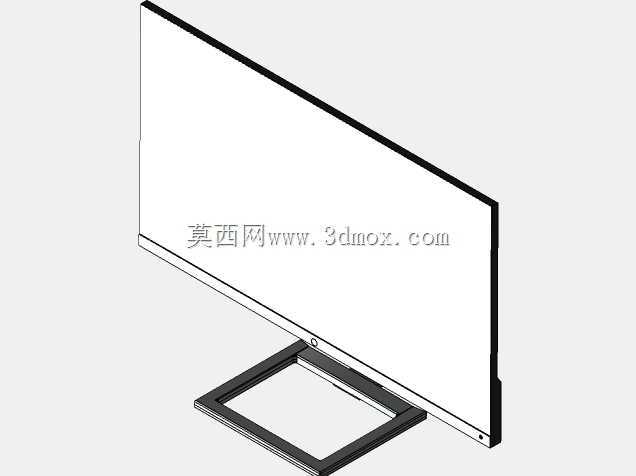

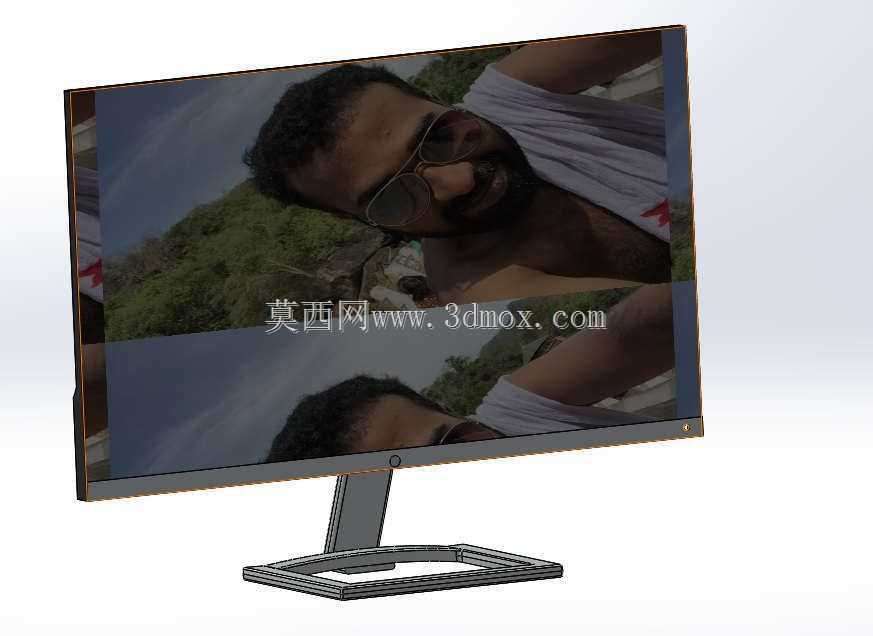

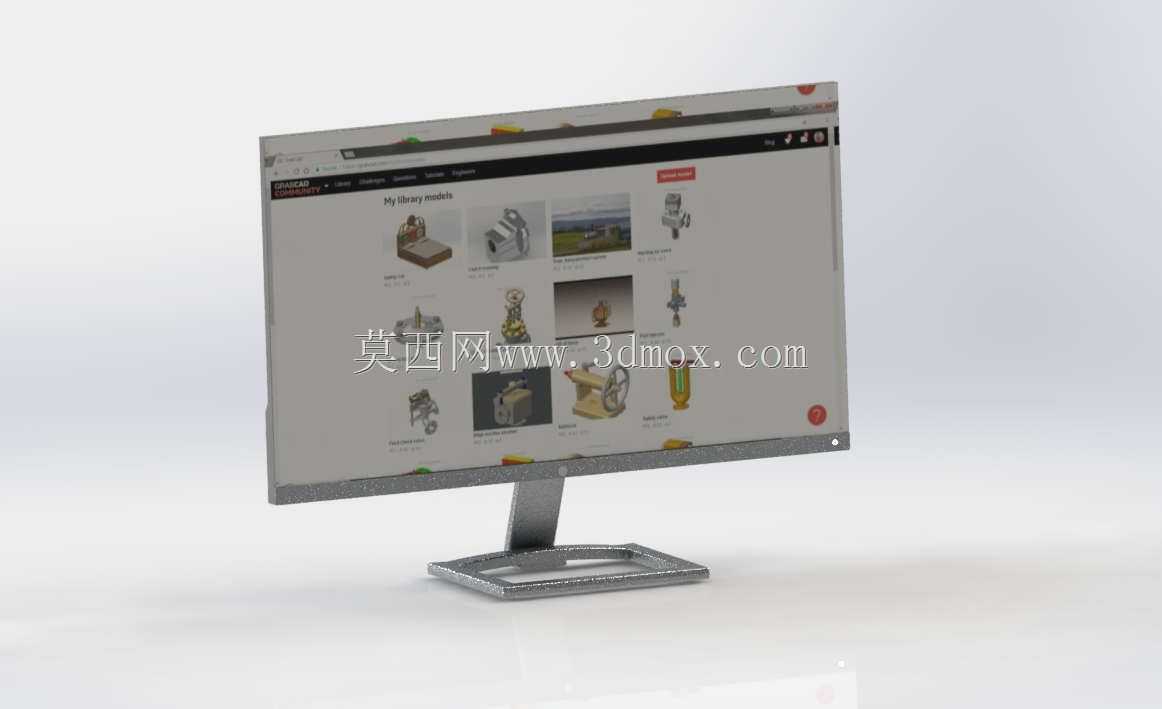

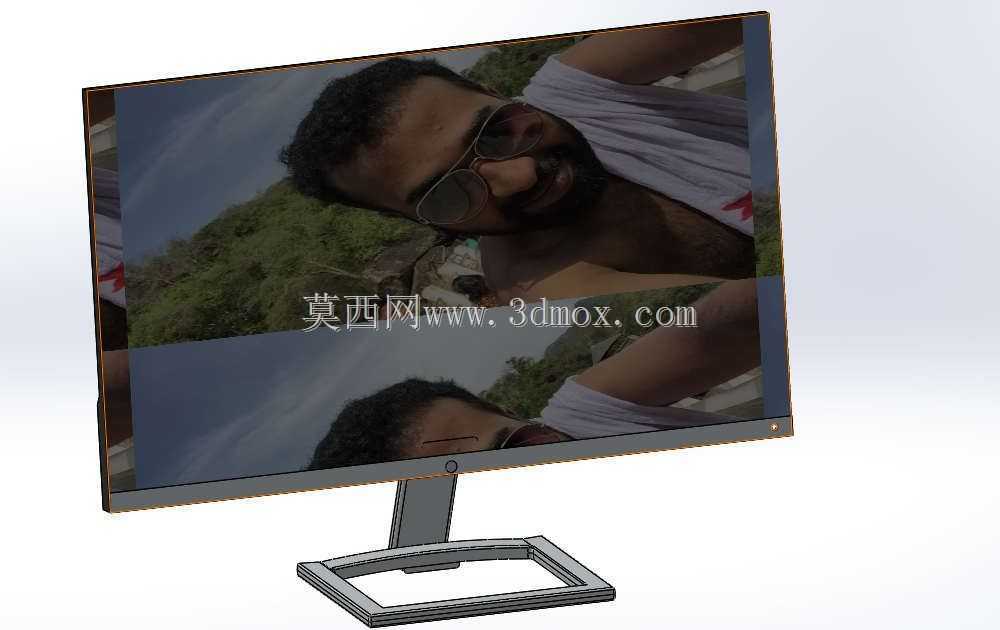

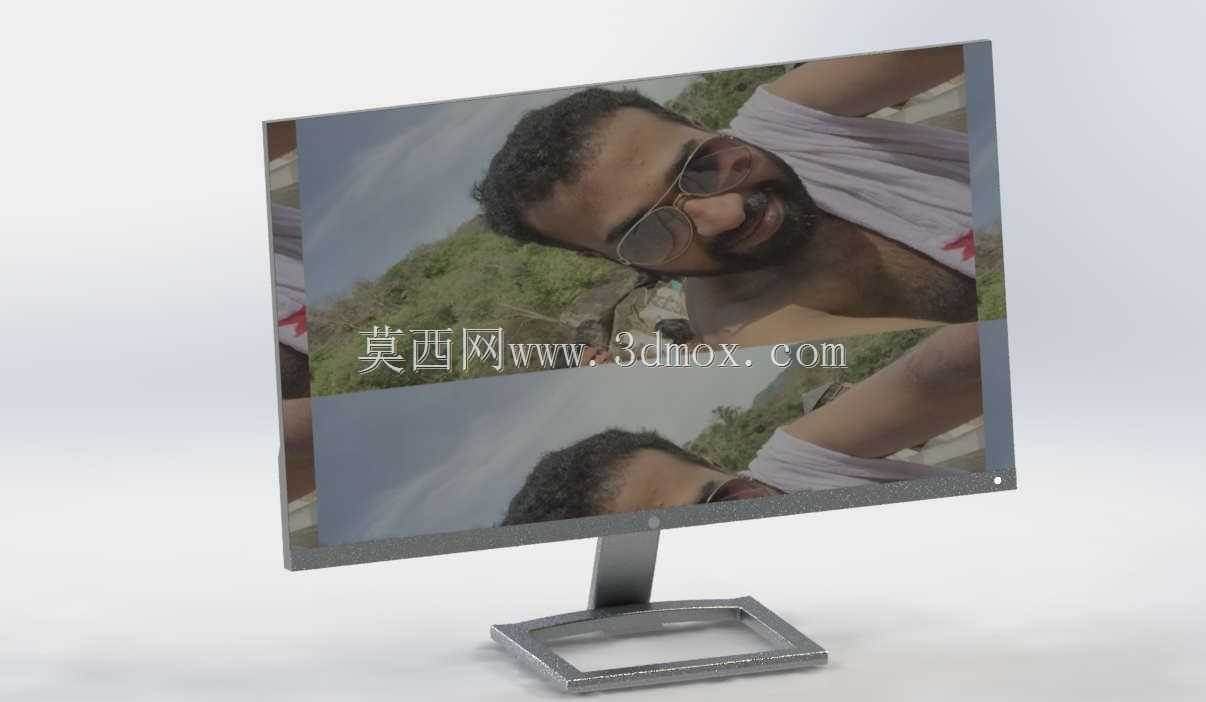

　　这款24英寸桌面显示终端的结构设计，首先要匹配日常办公、工业工位监控、家用影音等多场景的安装使用需求，在做整机结构排布时，先确定了屏幕显示区域的有效边界，23.8英寸的IPS面板可视角度覆盖178度，面板四周的边框做了窄边处理，左右上三边的边框宽度控制在2mm以内，下边框因为要放置驱动板接线、功能按键模组以及品牌标识区域，宽度控制在12mm，既保证了视觉上的屏占比效果，也给内部硬件排布留出了足够的走线空间。底座部分采用了方形金属承托结构搭配表面磨砂质感的塑料包覆层，重心落在底座几何中心靠前10mm的位置，避免用户调整屏幕俯仰角度时出现整机前倾翻倒的问题，支架颈部内置了阻尼转轴，支持屏幕在-5度到22度之间的俯仰角度调节，

　　适配不同身高用户的坐姿视线高度，不需要额外垫高就能找到舒适的观看角度。背部的壳体做了微弧面过渡处理，没有突兀的凸起结构，驱动板、电源板、信号接口模组都集中布置在背部中下区域，接口区域预留了HDMI、VGA、DC电源输入以及3.5mm音频输出的开孔位置，开孔边缘做了倒角处理，避免插拔线材时刮伤线材外皮。散热结构设计上，在背部壳体对应电源板、驱动板芯片的位置开设了细密的格栅散热孔，孔位做了防尘斜切处理，既能保证内部热量自然对流散出，也能减少日常使用中灰尘进入壳体内部的概率。屏幕前框和面板之间预留了0.3mm的缓冲泡棉安装位，装配时泡棉可以填充前框和面板之间的间隙，既可以避免运输过程中震动磕碰导致面板碎裂，

　　也能阻挡环境光线从边框缝隙渗入屏幕显示区域，减少漏光问题。整机的安装边界也做了适配考量，底座的占地面积控制在200mm180mm范围内，普通的办公桌工位、监控操作台甚至小型书桌都能轻松放置，背部预留了标准VESA 100100mm的壁挂孔位，用户如果需要壁挂安装或者搭配 monitor 支架使用，不需要额外改装就能直接适配，不需要拆除原有底座支架也能完成壁挂固定。在做结构校核时，重点验证了支架和底座连接部位的疲劳强度，按照日常使用中每天调整3次俯仰角度的频率，转轴的阻尼寿命可以满足上万次调节不会出现松动下垂的问题，屏幕整体的重量控制在3.2kg左右，单人就能完成搬运、安装、角度调整的全部操作，不需要额外辅助。
