散料转运翻车机配套输送设备结构

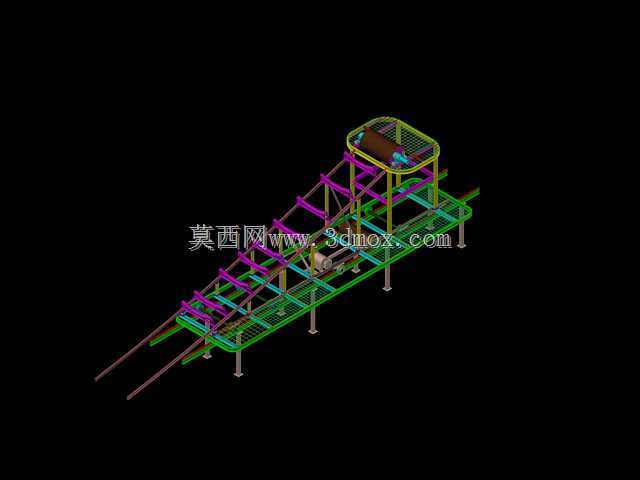

　　在港口散货接卸、电厂燃煤输运、矿山矿石转运这类需要铁路敞车翻卸作业的场景中，翻车机卸车后的物料承接与转运输送是整个卸车线效率的核心制约环节，这套配套输送结构正是针对翻卸工况的落料冲击、连续大流量输送需求设计的承接转运单元。从结构布局来看，设备采用倾斜布置的长距离输送段搭配端部受料段，整体机架采用型钢焊接拼装结构，支腿按照现场土建基础的预埋点位做等距排布，安装时需要匹配翻车机转子的落料中心位置，保证敞车翻转卸料时物料能够准确落入受料段的导料槽范围内，避免撒料。设计阶段优先考虑了翻卸瞬间的大块物料冲击载荷，受料段的托辊组采用加密排布的缓冲托辊，表面包覆橡胶层抵消物料下落的冲击力，避免输送带被尖锐物料刺穿或者托辊轴受冲击变形。

　　传动滚筒布置在设备的高位端，配套的驱动安装位预留了减速电机与联轴器的装配空间，机架上方设置的安全防护围栏覆盖了传动滚筒与张紧机构的作业区域，避免巡检人员意外接触运转部件。输送段的中间架采用标准化的型钢分段拼接，每段机架的连接孔位做了公差匹配设计，现场安装时可以根据实际的输送距离调整拼接段数，适配不同翻车机卸车线的布置需求，支腿底部预留的地脚螺栓安装孔可以适配不同厚度的预埋钢板，安装时需要保证机架的纵向直线度偏差控制在合理范围内，避免输送带运行时出现跑偏。侧边布置的倾斜走台配套了防护栏杆，方便运维人员日常检查托辊运转状态、清理输送带表面的粘附物料，设备的倾斜角度按照散料的安息角做了优化设计，

　　既保证物料在输送过程中不会出现下滑回料的问题，也尽可能压缩了设备的整体安装高度，减少厂房或者露天作业区的空间占用。整套结构的受力点做了针对性的加强设计，受料段的机架横梁额外增加了加强筋板，抵消长期受冲击带来的结构变形，输送带的返程段配套了平行下托辊，承托返程输送带避免下垂过大，张紧机构采用螺旋张紧结构布置在尾部滚筒位置，运维人员可以根据输送带的伸长量快速调整张紧行程，保证输送带与滚筒之间的摩擦力足够传递扭矩，避免运转时出现打滑丢转的问题。
