桁架式四腿支撑塔架结构设计方案

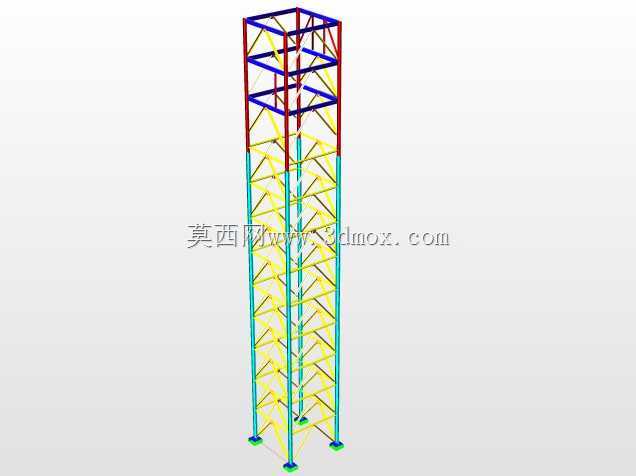

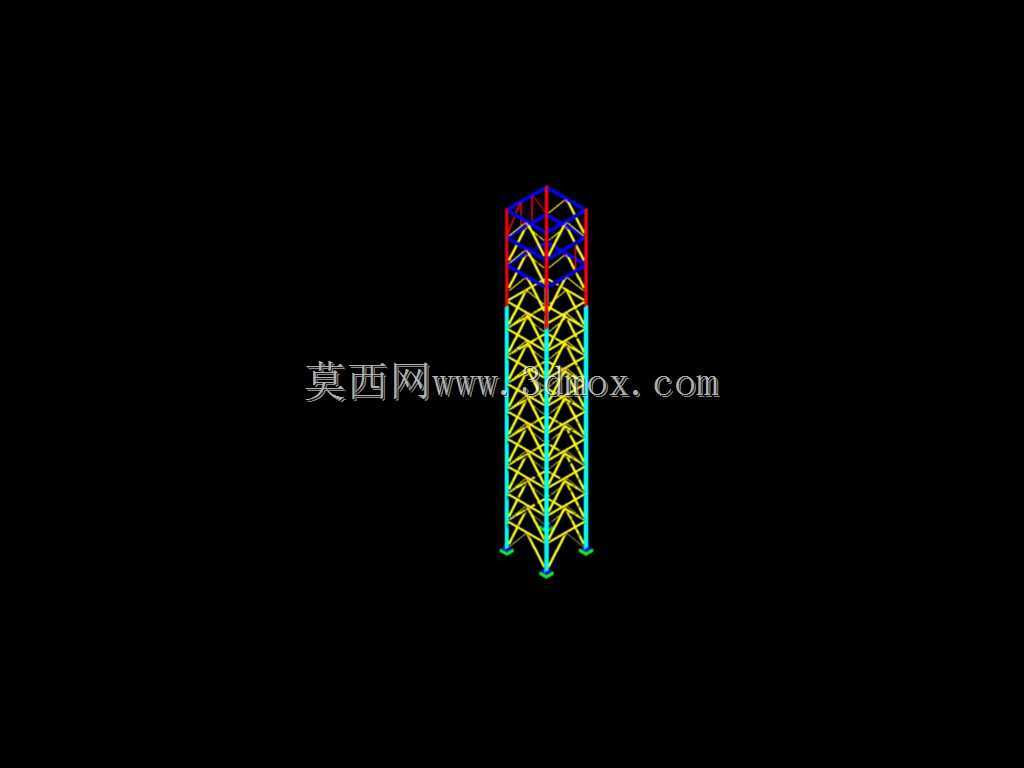

　　这类四腿桁架塔常作为户外高耸支撑载体使用，在通讯基站布设、野外监测设备架设、小型风力发电机组支撑、工业厂区高架管线支撑场景中应用广泛，核心作用是为顶部搭载的设备提供足够的安装高度，规避地面遮挡、地表积水或人为干扰带来的影响，同时承受长期户外风载、雨雪荷载以及顶部设备的静动载荷。从结构设计逻辑来看，采用四腿格构式布局而非单根实心立柱，核心是在保证整体抗扭、抗弯刚度的前提下，大幅降低结构自重，减少钢材用量，同时镂空的桁架结构能显著降低横风作用下的风阻系数，减少强风天气下结构所受的水平推力，提升高耸结构的抗倾覆稳定性。四根主弦杆沿矩形截面四角垂直布置，主弦杆之间通过交错的腹杆体系连接，腹杆采用三角形缀条排布，

　　每一段腹杆与主弦杆的连接节点都经过受力校核，确保水平荷载、竖向荷载能够通过腹杆均匀传递到每根主弦杆上，避免局部杆件出现应力集中的问题。塔架底部的四个支脚设置有向外延伸的安装法兰板，法兰板上预留均匀排布的螺栓孔，安装时可通过地脚螺栓与混凝土基础锚固，安装边界需要根据塔架总高度核算基础的承压面积与埋深，确保基础抗倾覆力矩大于设计风载下的最大倾覆力矩，同时要保证安装基面的水平度偏差控制在允许范围内，避免塔架安装后出现初始倾斜带来附加偏心荷载。塔架顶部设置有设备安装平台，平台预留标准化的安装孔位，可适配不同规格的搭载设备，平台周边设置有防护结构，方便后期运维人员登顶作业。从结构细节来看，不同高度段的主弦杆截面尺寸会根据受力变化做梯度调整，

　　塔架下段因为承受的弯矩更大，主弦杆采用规格更大的型材，往上随着弯矩减小逐步缩小杆件规格，在保证受力安全的前提下进一步控制整体重量。腹杆的排布角度经过优化，确保每根腹杆都能充分发挥轴向受力的性能，避免杆件出现受弯失稳的问题，所有杆件的连接节点都采用相贯线焊接处理，保证传力路径顺畅，减少节点处的应力突变。这类塔架的设计还充分考虑了运输与现场拼装的便利性，整塔可拆分为多个标准节段，节段之间采用法兰对接，现场不需要复杂的焊接作业，仅通过螺栓紧固即可完成拼装，能够大幅缩短野外施工的周期，适配交通不便的野外作业场景。在长期使用过程中，桁架的镂空结构也能减少积雪、积灰的堆积，降低额外的恒载负担，同时杆件全部外露，方便后期做防腐维护与结构损伤检查，相较于封闭式塔架，运维成本更低。
