工业用门夹夹持固定结构三维设计

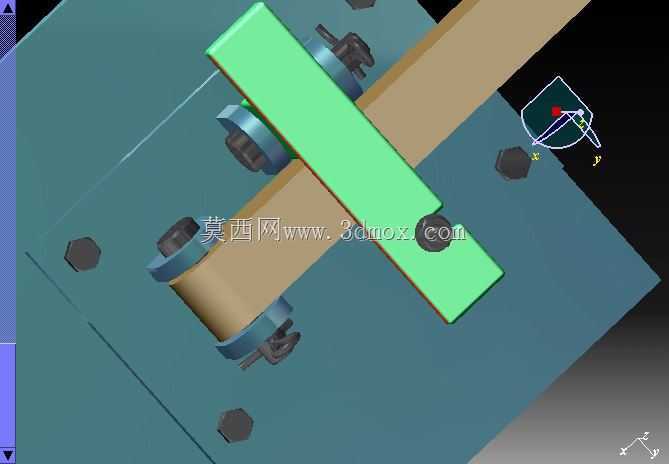

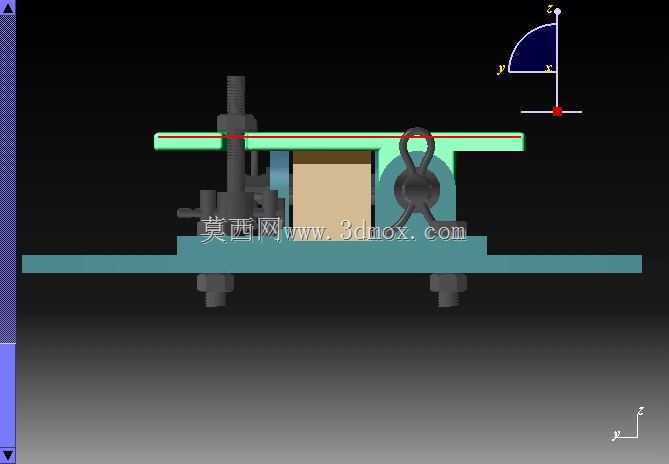

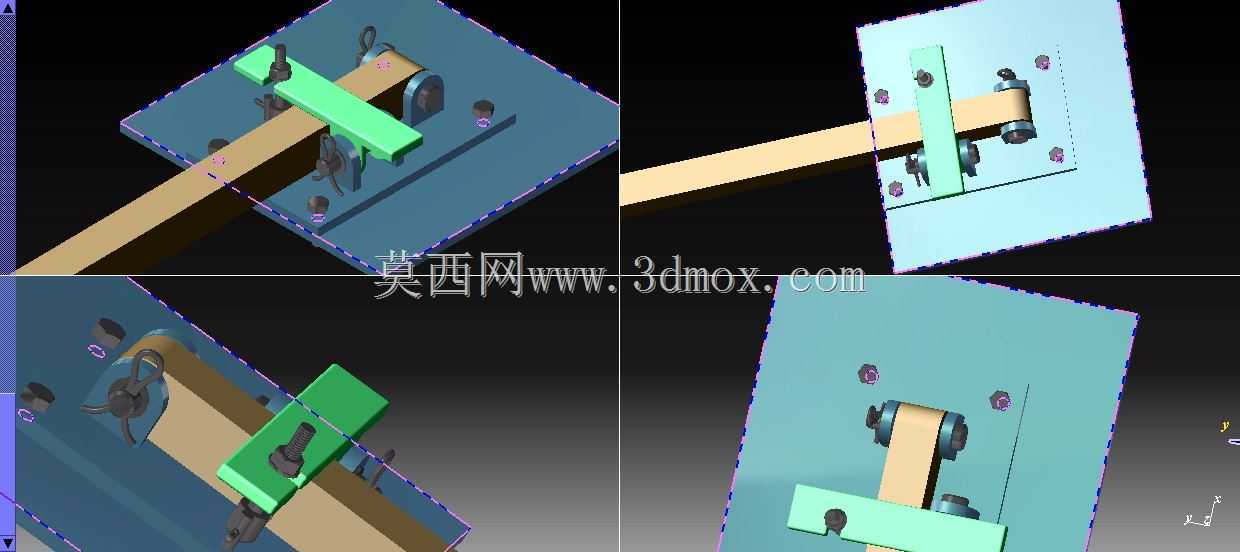

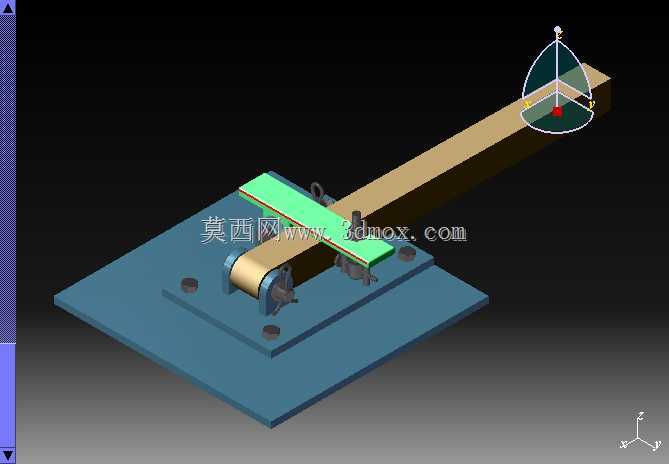

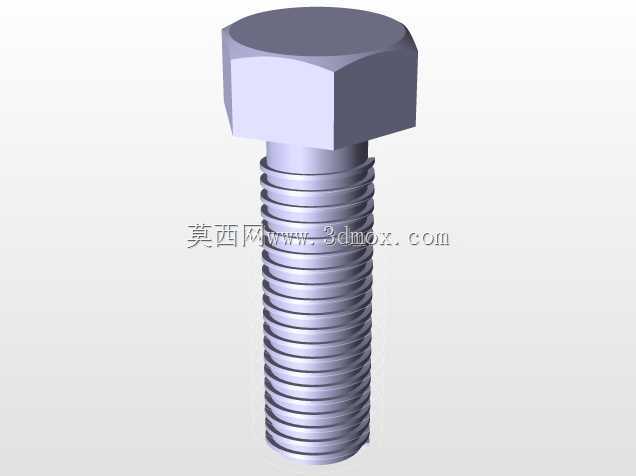

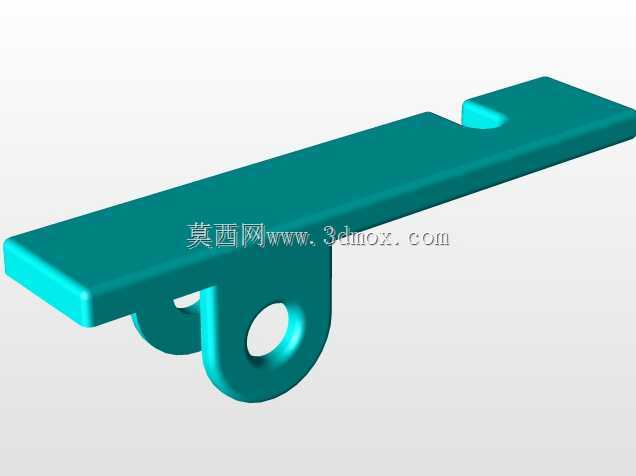

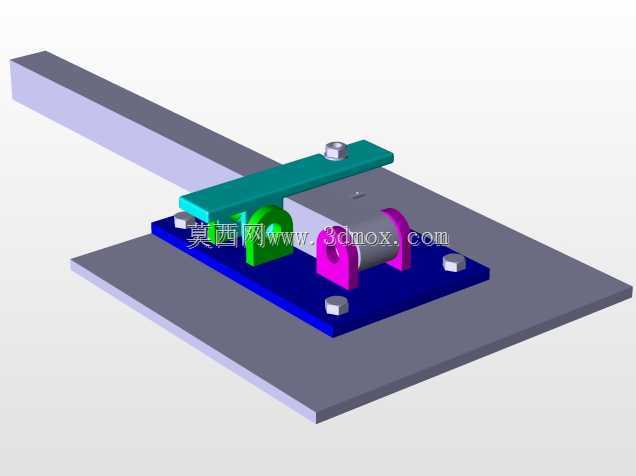

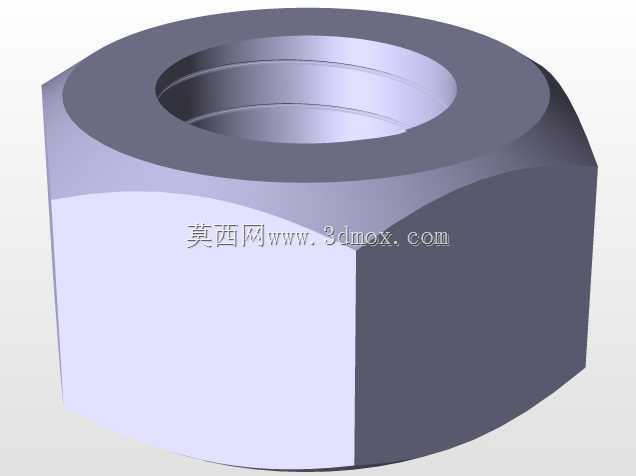

　　这款门夹结构主要面向工业防护门、设备检修门、车间隔断门的安装固定场景，在各类生产设备的安全防护改造、车间工位隔断搭建场景中应用广泛，核心作用是实现门板与安装基座的快速夹持锁定，替代传统螺栓穿孔的固定方式，降低门板安装的对位难度，同时减少门板开合过程中的晃动间隙。从结构设计逻辑来看，整体采用底座一体式承载思路，底部安装板预留了两组螺栓过孔，可直接固定在型材框架或设备侧壁上，安装时不需要额外加工复杂的定位槽，适配常规40系、50系工业铝型材以及厚度3-8mm的钢板安装面，安装边界预留了足够的扳手操作空间，现场装配时不需要特殊工装，用常规内六角扳手即可完成底座固定。夹持部分采用U型框配合调节螺杆的结构，U型架跨接在门板两侧，

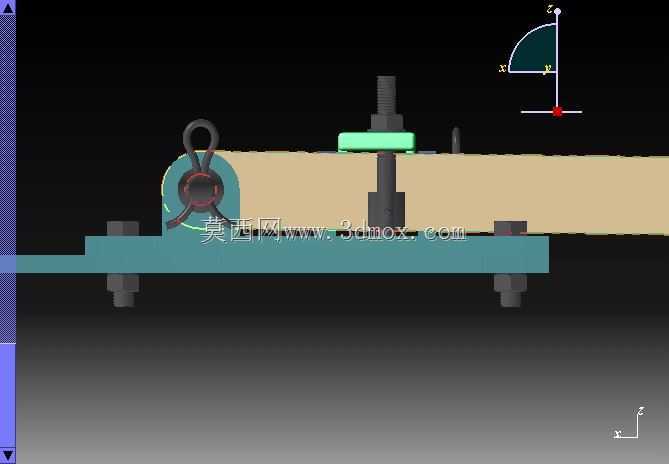

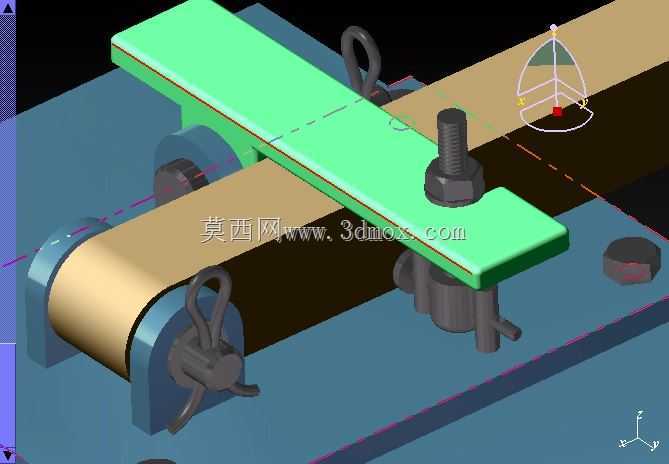

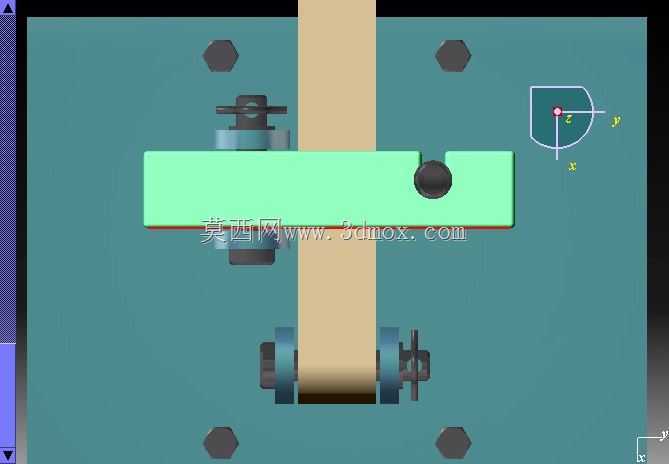

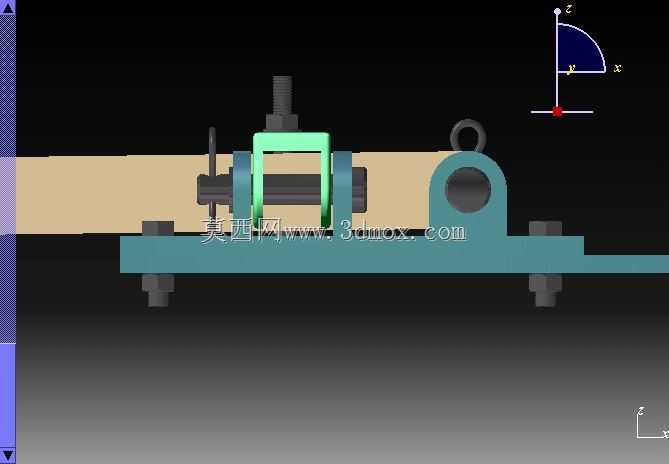

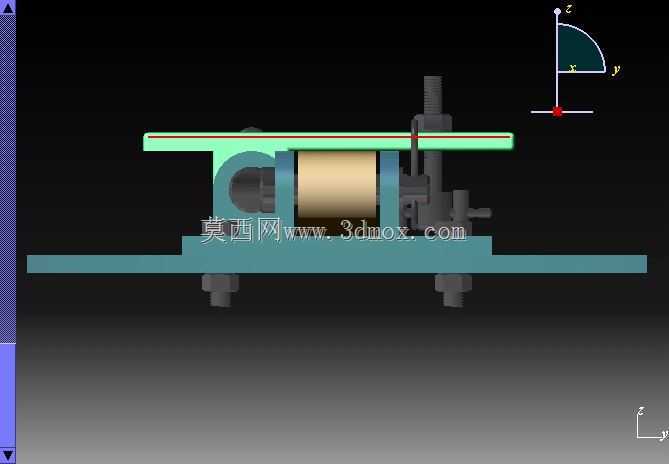

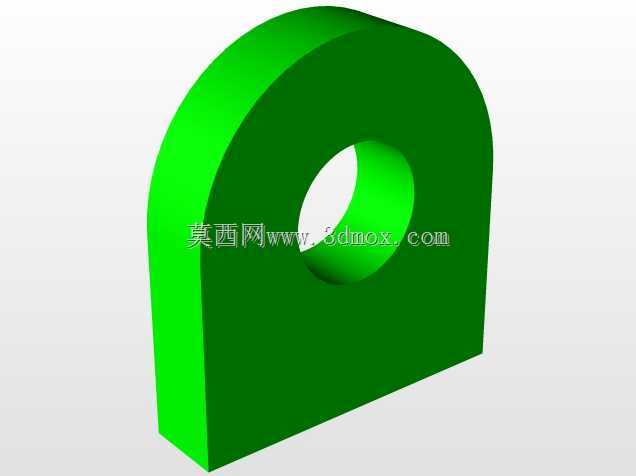

　　通过顶部的调节螺栓调整夹持间隙，可适配10-25mm厚度的门板，不管是木质门板、亚克力防护板还是薄钢板门都能可靠夹持，调节螺杆端部做了圆弧过渡处理，夹紧时不会在门板表面留下压痕，也能适配门板存在的小幅平面度误差。侧面设置的铰接销轴是整个结构的开合核心，销轴与底座上的轴套采用间隙配合，开合阻尼适中，门板开启时U型架可随门板同步绕销轴转动，不会出现卡滞、异响的问题，轴套端部预留了润滑脂注油间隙，长期使用后可直接加注润滑脂维护，不需要拆解整个结构。底座上的吊环结构是额外的功能拓展点，当门夹应用在较重的钢制防护门上时，可通过吊环连接安全拉绳，配合设备的安全联锁装置，一旦防护门被异常开启，拉绳可触发安全开关切断设备运行电源，

　　满足工业设备的安全防护要求。整个结构的受力路径经过优化，夹紧力通过U型架直接传递到底座安装板，不会让铰接销轴承受额外的径向载荷，长期频繁开合也不会出现销轴变形、底座开裂的问题，所有棱角位置都做了R2以上的倒角处理，安装和使用过程中不会划伤操作人员，外露的金属部件都做了氧化防锈处理，适配车间多粉尘、少量切削液飞溅的使用环境。
