同轴圆盘类回转传动零件结构设计

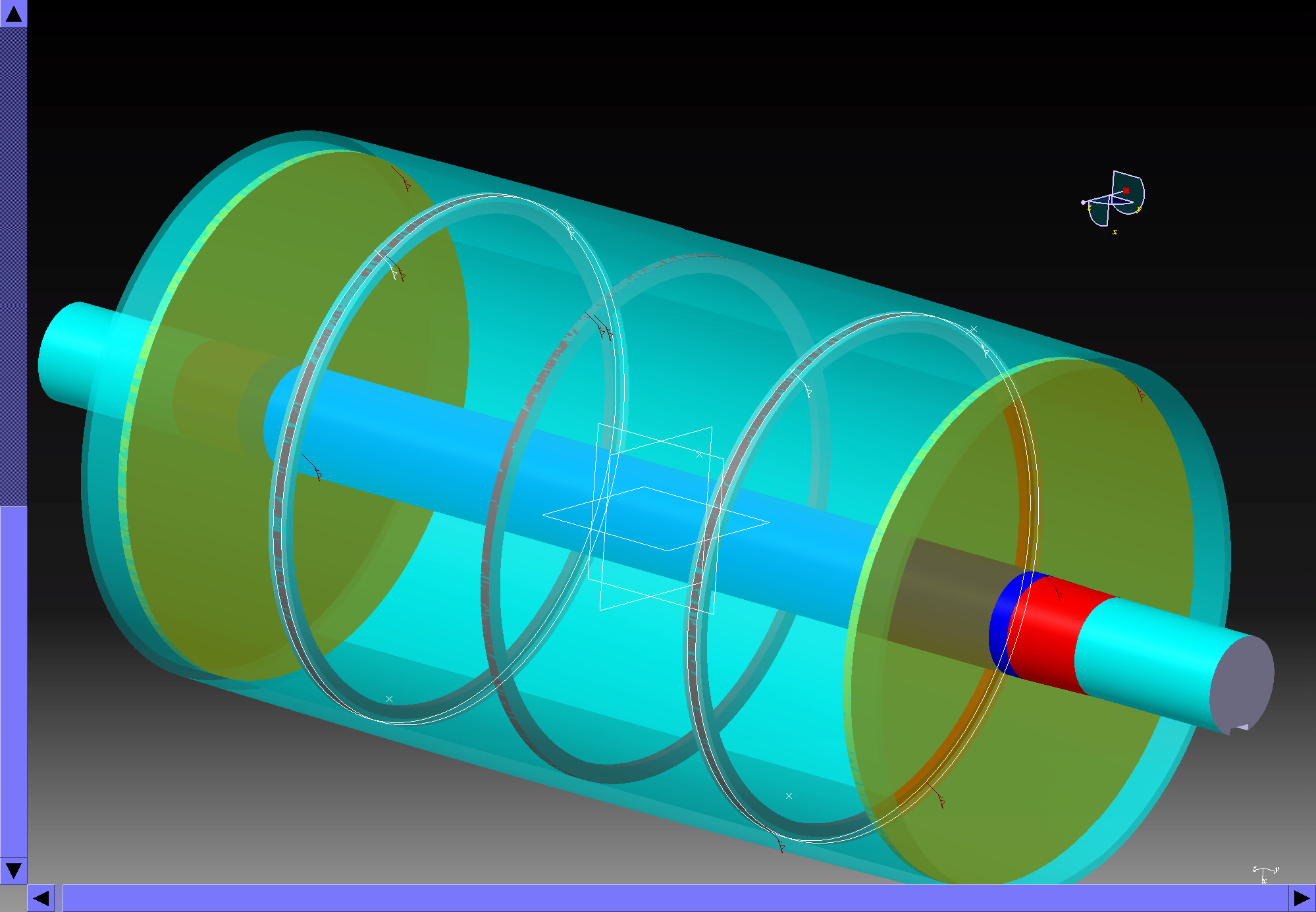

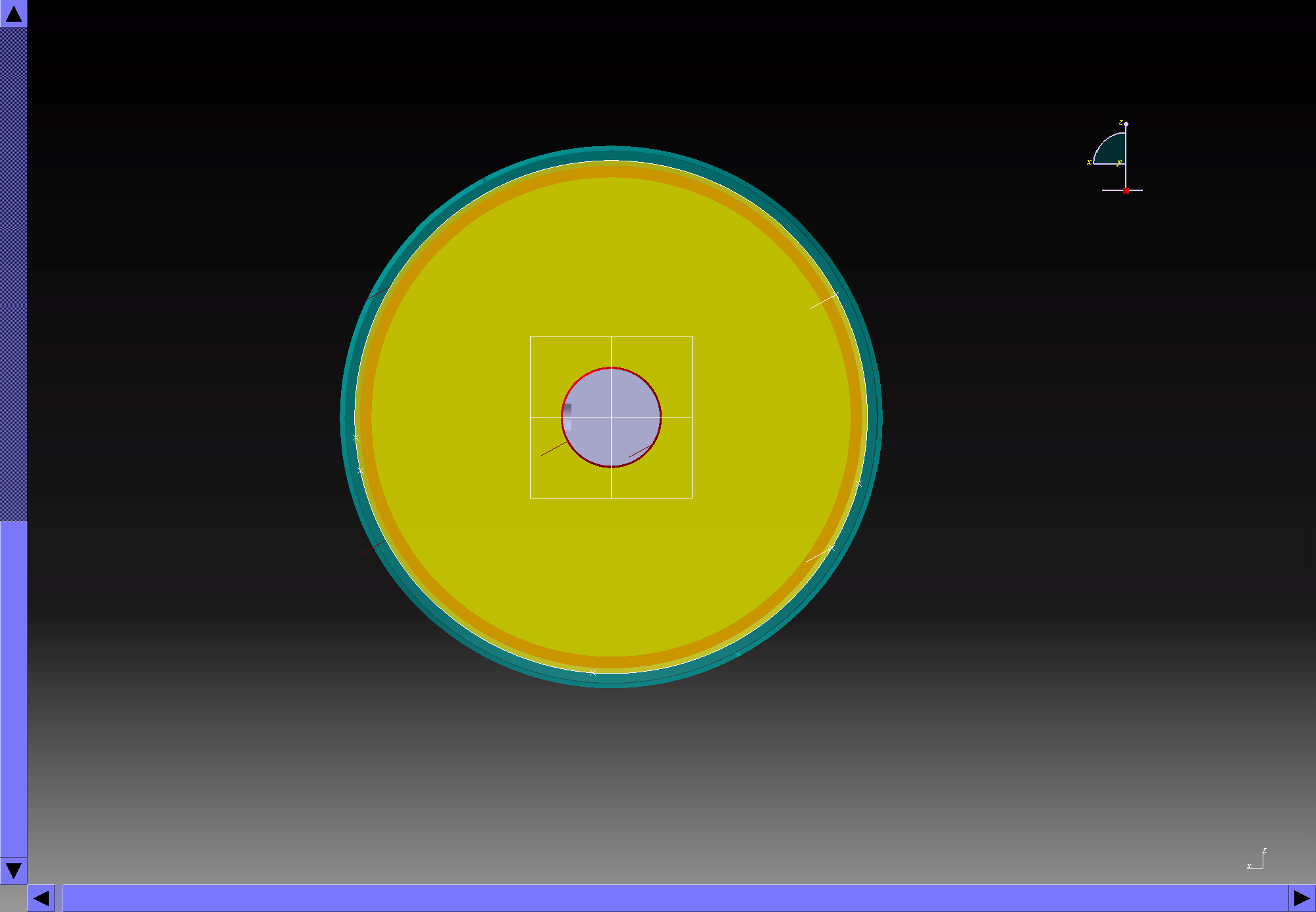

　　这类同轴圆盘类回转构件，常见于中小功率传动系统的端部定位与扭矩传递环节，在轻工输送设备、小型物料分选装置、台式加工设备的进给端都能见到同结构设计的应用。从结构特征来看，构件采用三层同轴阶梯式设计，最外层环形圈为安装配合面，设计时需严格控制该面的圆柱度与径向跳动公差，实际装配时该面与设备基座的轴承内圈采用过渡配合，既保证回转过程无径向窜动，也方便后期维护时的拆卸更换。中间大面积黄色区域为构件的主体承载面，厚度方向做了等强度优化，在保证整体刚性的前提下尽可能去除非受力区域的冗余材料，降低回转过程的转动惯量，避免设备启停阶段因惯性过大造成的传动冲击。中心位置的浅紫色小圆为动力输入轴的安装孔，孔位与外圆的同轴度是整个零件设计的核心公差项，

　　若同轴度偏差超过0.02mm，回转时会产生明显的周期性振动，长期运行会加速配套轴承的磨损，甚至造成连接键的剪切断裂。设计过程中首先要确定的是中心安装孔的直径，该尺寸完全匹配配套动力轴的轴径，同时要预留键槽的加工位置，保证扭矩传递的可靠性。外层环形圈的宽度根据配套轴承的内圈宽度确定，装配后轴承内圈端面与环形圈端面完全贴合，轴向定位依靠轴端挡圈实现，不需要额外加工复杂的定位结构。中间主体盘面的表面粗糙度要求不高，非配合面不需要做精加工处理，仅需去除冲压或车削加工产生的飞边毛刺即可，能有效控制加工成本。这类零件的安装边界需要注意，盘面与周边设备护罩的间隙要控制在5mm以上，避免回转过程中因热胀冷缩造成剐蹭，

　　同时中心孔与轴的配合长度要达到轴径的1.2倍以上，保证连接的稳定性，避免运转过程中出现松动。实际选型应用时，还要根据传递的扭矩大小核算盘面的厚度，若扭矩超过设计阈值，可在盘面背面增设径向加强筋，在不显著增加重量的前提下提升整体抗扭强度，适配更高负载的传动场景。
