皮带传动系统用尾滑轮结构设计

　　在带式输送、长距离动力传递的工业场景中，尾滑轮作为皮带传动回路的核心从动部件，承担着支撑皮带回程段、维持皮带张紧度、保障传动轨迹稳定的关键作用，常见于矿山输送线、工厂物料转运设备、 agricultural 输送装备以及各类需要长距离皮带传力的机械设备中，其结构合理性直接影响皮带的使用寿命与整套传动系统的运行稳定性。

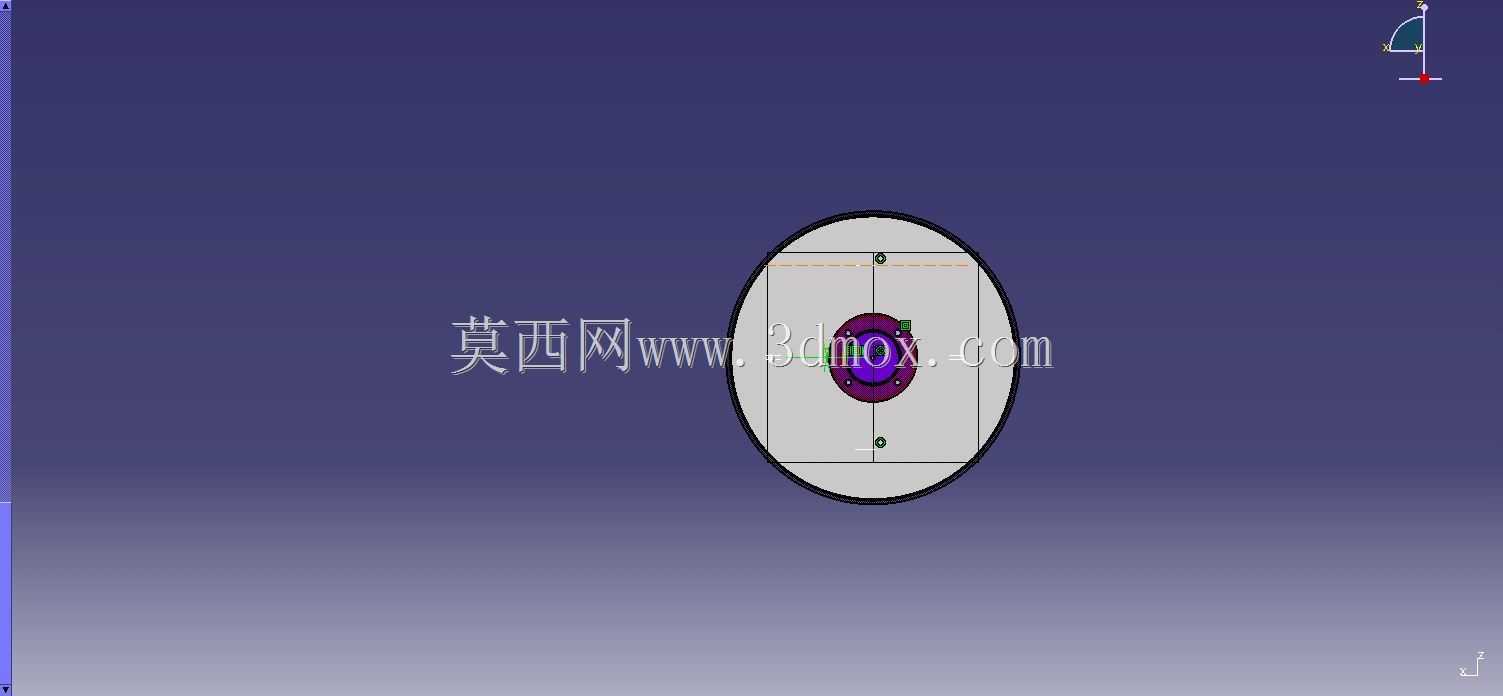

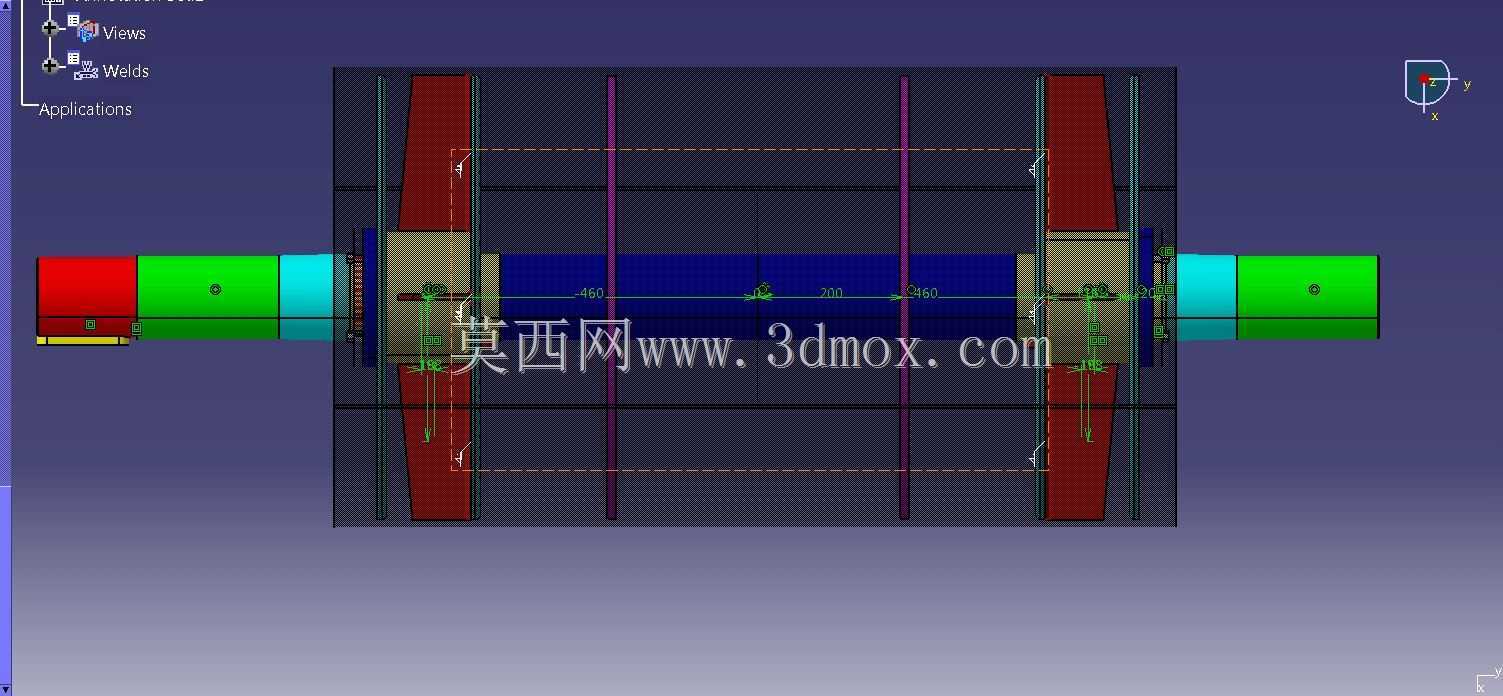

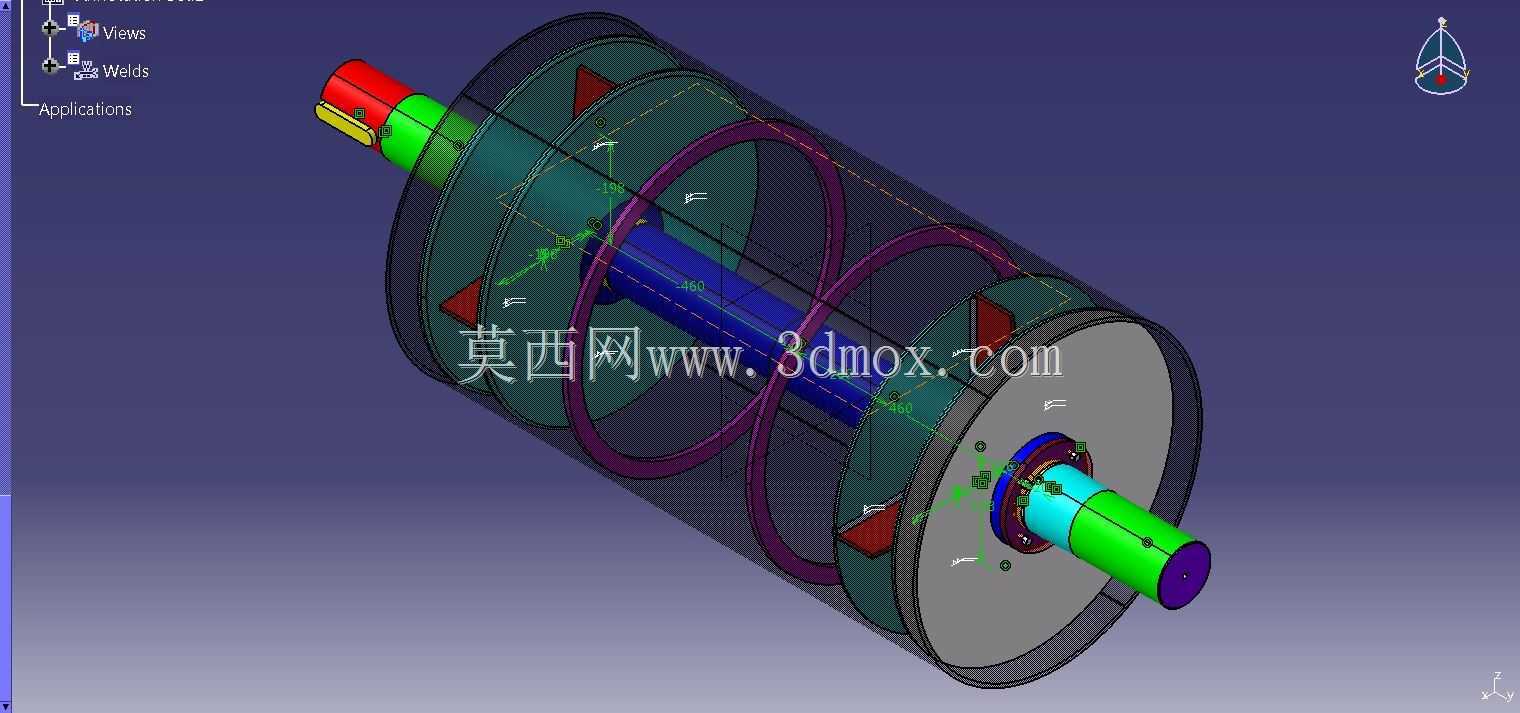

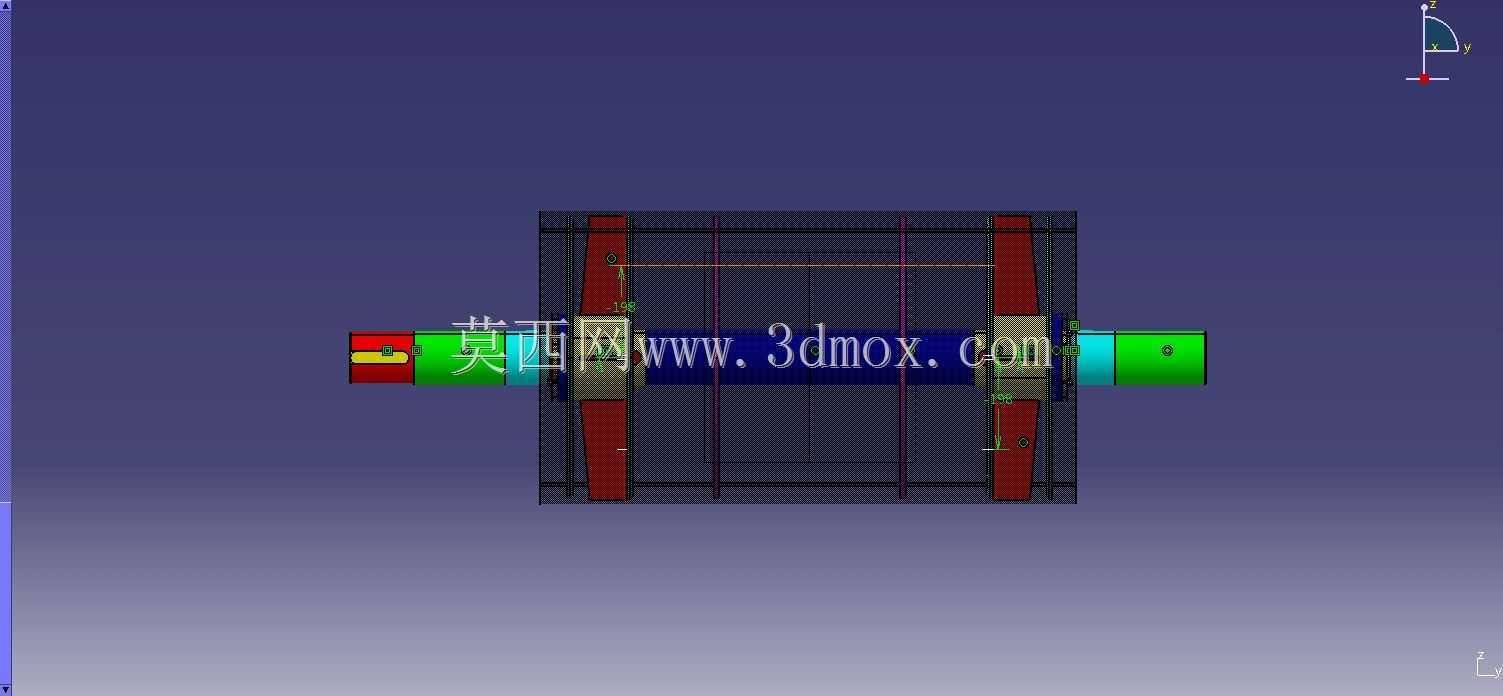

　　该尾滑轮采用同轴双轮缘的对称式结构设计，中间为等直径的筒状轮体，两侧设置凸起的轮缘结构，能够有效限制皮带在运行过程中的横向窜动，避免皮带跑偏造成的磨损、掉带故障。轮体中心贯穿阶梯式传动轴，轴段根据装配需求设置不同直径的配合面，分别用于装配滚动轴承、密封端盖、定位轴套等部件，轴承位的尺寸公差按照过渡配合要求设计，既保证轴承内圈与轴的周向固定，又便于装配过程中的压装作业，不会出现过盈量过大导致的轴承内圈变形问题。

　　从安装边界来看，两侧轴承座的安装间距经过匹配计算，能够适配对应宽度的传动皮带，轮体的有效接触宽度比常用皮带宽度宽出一定余量，即使皮带在运行中出现小幅偏移，也能保证皮带与轮面的充分接触，不会出现局部应力集中的情况。轮体表面采用平直圆柱面设计，没有额外的防滑凸棱，适配平皮带的传动需求，运行过程中不会对皮带背面造成额外的划伤，延长皮带的更换周期。

　　设计过程中充分考虑了受力分布特性，轮体与轴的连接采用轮毂过盈配合加键连接的双重固定方式，能够传递皮带运行过程中产生的径向载荷与少量周向扭矩，避免长期运行后轮体与轴之间出现相对转动。两侧的密封结构采用端盖加密封圈的组合形式，能够阻挡输送场景中的粉尘、水汽进入轴承腔体，保障轴承在多尘、潮湿的恶劣工况下仍能保持良好的润滑状态，降低日常维护的频次。轴端预留的装配段可以根据实际安装需求加装锁紧螺母、止动垫圈，实现轴承的轴向定位，同时也方便后期维护时的拆卸作业，不需要破坏性拆解就能完成轴承更换。

　　在实际选型应用中，该结构的尾滑轮可以根据皮带的运行速度、张紧力大小调整轮体壁厚与轴径尺寸，不需要改动整体的安装接口尺寸，就能适配不同载荷等级的传动场景，既可以作为皮带机的尾部改向轮使用，也可以在短距离传动系统中作为张紧滑轮使用，通过调整轴承座的安装位置就能实现皮带张紧度的调节，适配性较强。
