带式输送机卸料用多段拼接溜槽结构

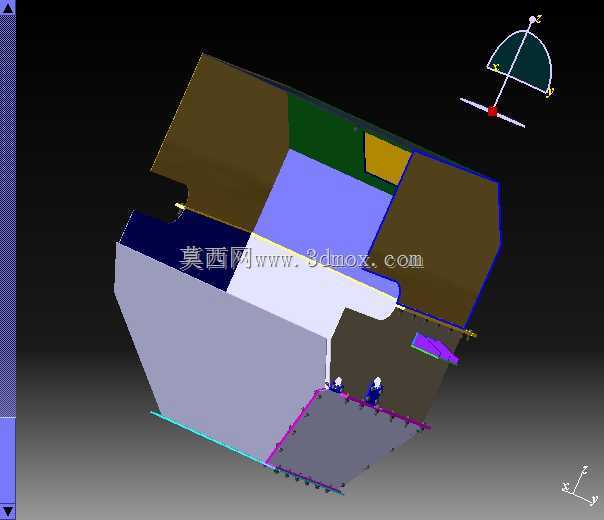

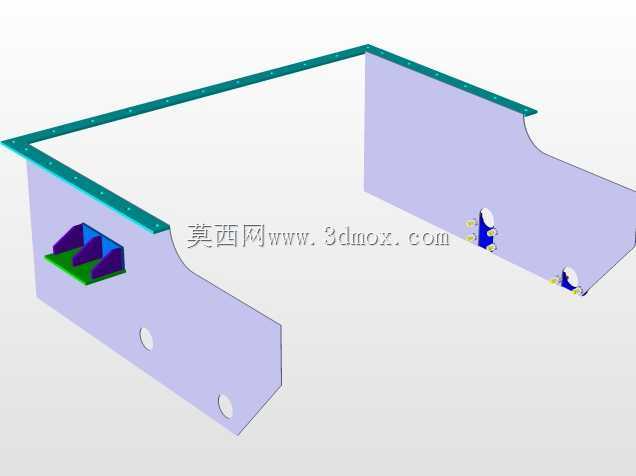

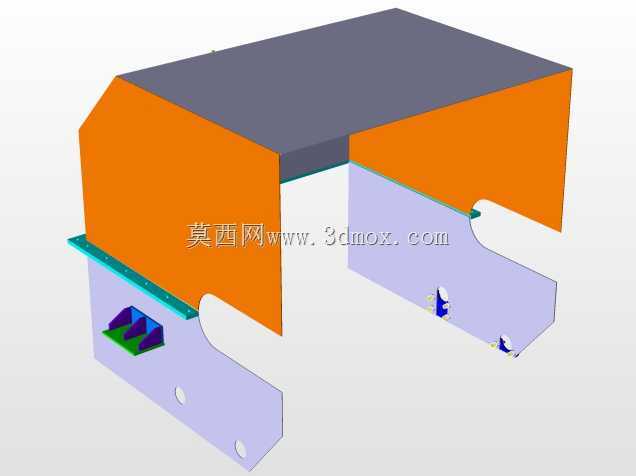

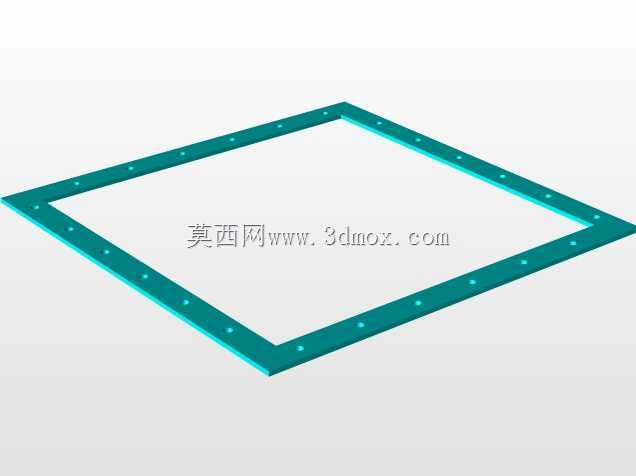

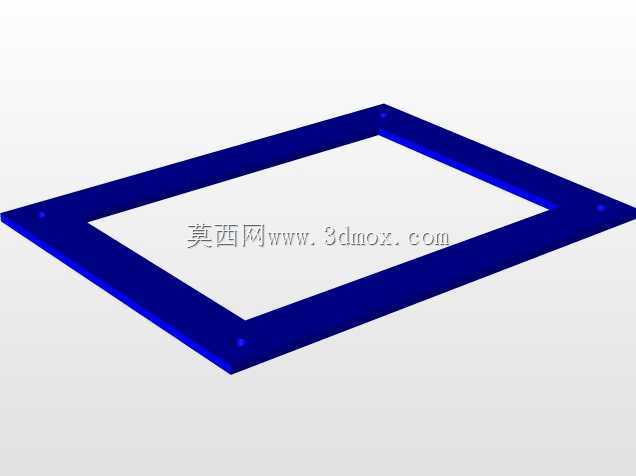

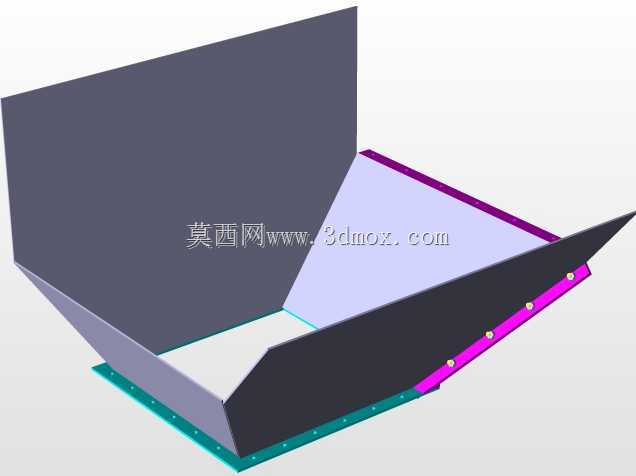

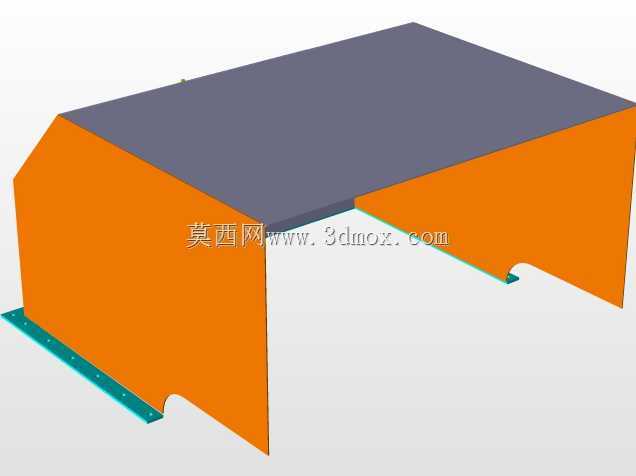

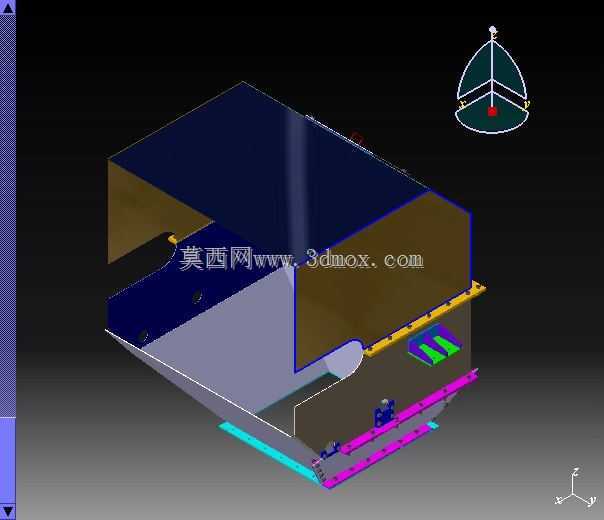

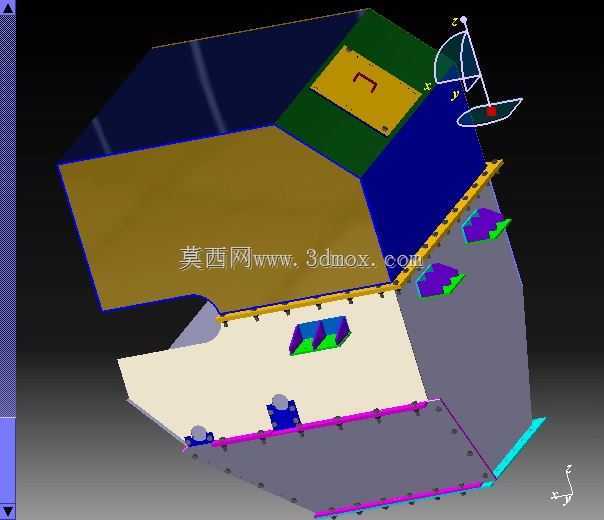

　　在散料输送的现场工况里，这类溜槽大多衔接在带式输送机的头部卸料位置，承担着物料转向、缓降、导流的核心作用，常见于矿山、港口、煤炭、粮食加工等需要长距离散料转运的作业场景，能避免物料直接下落冲击下级输送带或者产生大量扬尘、撒料问题。从结构设计来看，这款溜槽采用多段折弯钢板拼接的形式，不同区段的倾斜角度经过针对性匹配，顺着物料下落的运动轨迹调整坡面斜率，既保证物料能依靠自重顺畅滑落不发生积料堵料，又能通过角度缓冲降低物料对槽体壁板的冲刷磨损，延长槽体的实际使用寿命。槽体的连接边沿预留了成排的安装孔位，可通过螺栓组件与上游输送机头部机架、下级接料设备的进料口实现刚性连接，安装时需要注意对齐上下接口的中心位置，

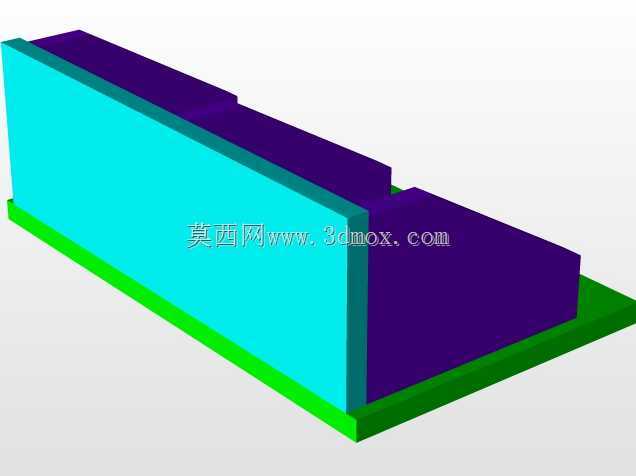

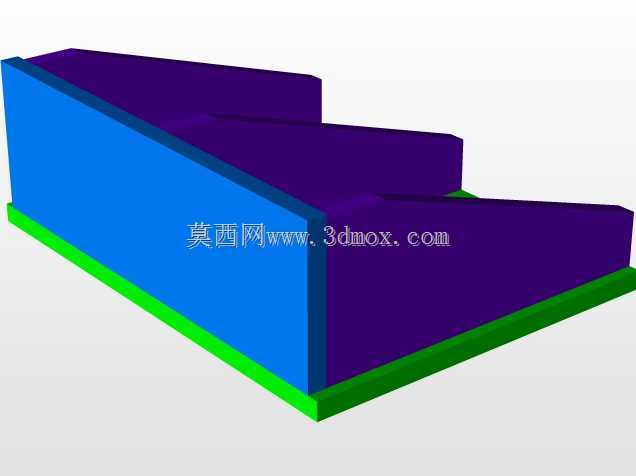

　　保证物料下落轨迹始终落在下级输送带的承载中心区域，避免出现皮带偏载跑偏的问题。槽体上设置的多组彩色标识块对应不同的功能分区，其中带绿色箭头标识的区域是物料导流的导向板安装位，可根据实际输送物料的粒度、含水率调整导向板的伸出角度，改变物料的落点位置；紫色标识的边沿是耐磨衬板的安装基准面，现场使用时可在该区域固定耐磨陶瓷衬板或者高锰钢衬板，应对高磨蚀性物料的长期冲刷。设计过程中需要重点核算槽体的通过能力，保证溜槽的最小通流截面大于输送机额定输送量下的物料流截面积，避免大流量输送时出现堵料故障；同时要考虑槽体的整体刚度，在槽体的折弯转角处设置加强筋结构，承受物料冲击时不会出现明显的结构变形。安装边界方面，

　　溜槽的上部进料口尺寸匹配带式输送机的头部卸料漏斗出料尺寸，下部出料口的宽度略小于下级输送带的带宽，两侧预留足够的安全距离防止物料撒出，整体安装高度需要结合上下游设备的高差确定，保证物料滑落的末速度与下级输送带的运行速度方向尽量匹配，减少物料对皮带的纵向冲击。
