间歇传动用钢制棘轮结构设计

　　棘轮作为间歇运动机构的核心传动零件，常被应用在各类需要单向步进传动、反向锁止的机械结构中，常见场景涵盖起重设备的止逆机构、机床进给的步进单元、自行车飞轮传动结构、自动化生产线的间歇送料模组，甚至部分手动工具的扭矩单向传递结构中，其核心作用是将连续的回转运动转化为可控的单向间歇步进，或是在负载工况下阻止机构反向回转，避免设备失速引发安全问题。

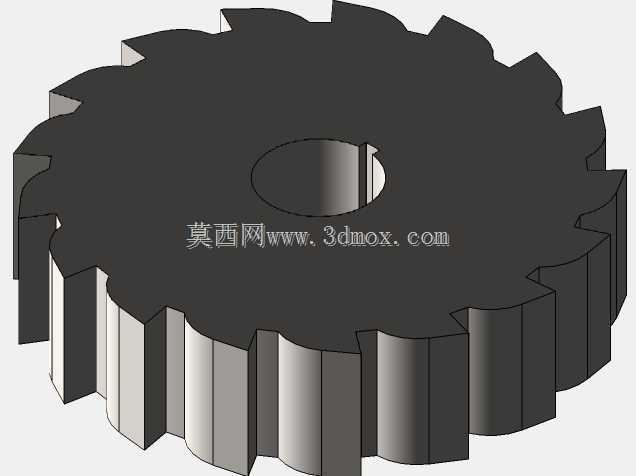

　　本次设计的棘轮采用周向均匀分布的锯齿形齿廓结构，中心设置带键槽的安装通孔，可直接与传动轴通过平键实现周向固定，传递额定扭矩。齿形设计阶段充分考虑了与配套棘爪的啮合间隙，齿面工作角度经过反复校核，确保棘爪在弹簧力作用下能顺利滑入齿槽完成啮合，反向转动时齿面能牢牢抵住棘爪端面实现锁止，不会出现滑齿、跳齿的失效情况。齿根位置做了圆弧过渡处理，避免应力集中导致齿根断裂，适配中等载荷下的长期往复啮合工况。

　　从安装边界来看，该棘轮的轴向厚度经过优化，既保证了齿面与棘爪的啮合接触面积足够传递设计扭矩，又不会占用过多轴向安装空间，可直接嵌入现有传动腔体内，不需要额外改动周边支撑结构。外圆齿顶做了微小倒角，既去除了加工毛刺，也能引导棘爪顺利进入啮合位置，减少啮合瞬间的刚性冲击。

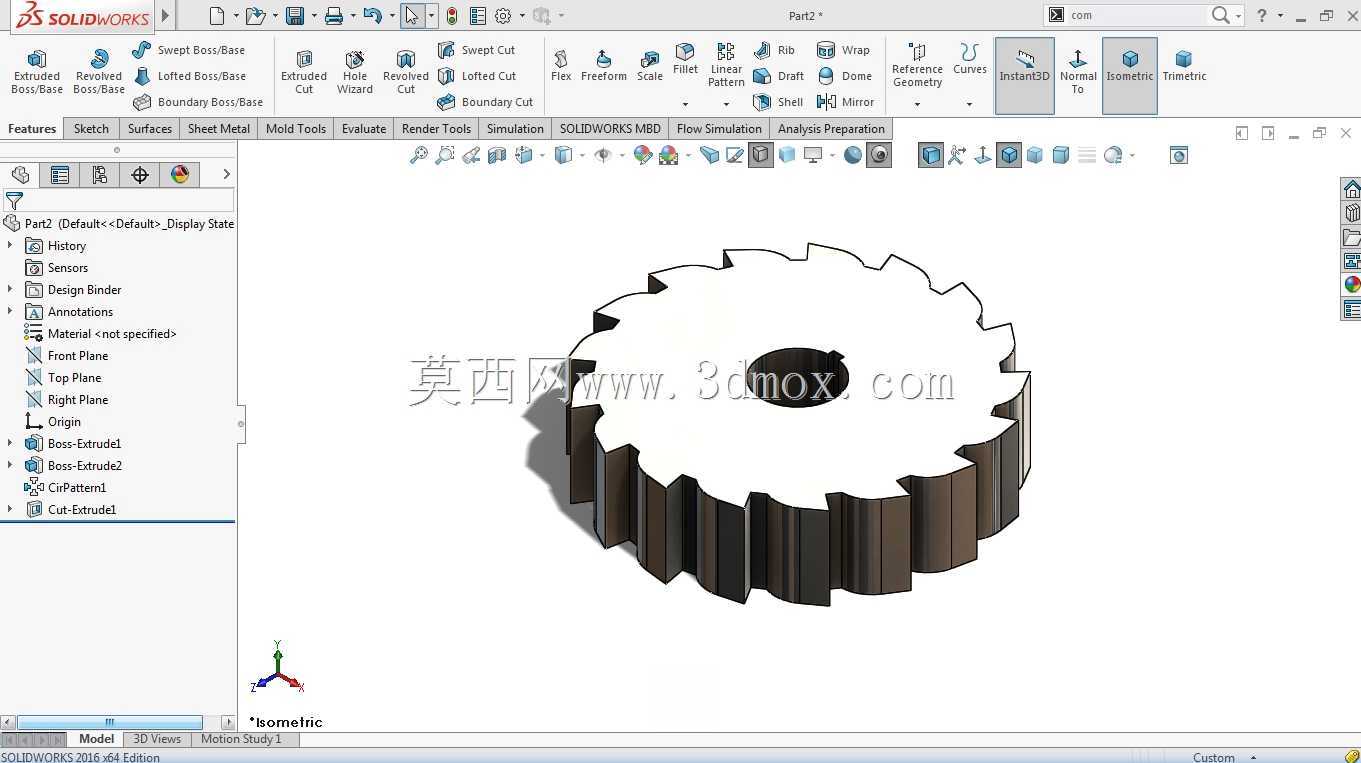

　　建模过程中严格遵循机械设计手册中棘轮机构的设计规范，先根据传动扭矩要求计算出所需的齿距、齿高、齿面倾角参数，再通过回转特征生成基体，之后阵列切除出全部齿形，最后对所有锐边做工艺倒角处理。整个模型的特征树逻辑清晰，所有参数均关联全局变量，后续如果需要调整齿数、外径、内孔尺寸，只需要修改对应参数即可快速完成模型迭代，不需要重新绘制草图，能大幅缩短同系列不同规格棘轮的设计周期。在实际装配验证中，该棘轮与标准棘爪组件的配合间隙控制在合理范围内，转动过程中无卡滞，反向锁止时受力均匀，可满足多数通用间歇传动场景的使用需求。
