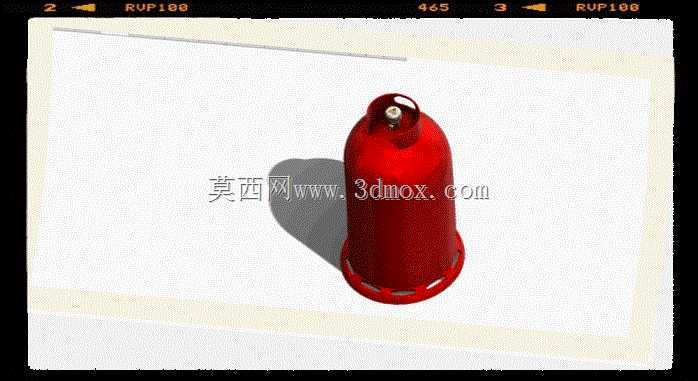

小型立式工业储气罐体结构设计

　　这类小型立式储气罐体，多应用在车间分散式气动系统支路、小型自动化生产线气源稳压环节，也可配套便携式气动作业设备作为临时储气短点补能单元，区别于大型站房级储气罐，这类小容积罐体的布置灵活性更强，不需要专门做大型混凝土基础，可直接通过底部法兰孔配合螺栓固定在设备机架旁的安装平台上，适配车间内紧凑的管线布局需求。从实际功能来看，罐体核心作用是缓冲气源输出的压力脉动，稳定气动回路的工作压力，同时可沉淀压缩空气中夹带的部分液态冷凝水，减少下游气动元件受含水气流的冲蚀损耗，部分场景下也可作为短时应急气源，在主气源短暂断供时维持关键气动执行元件完成复位动作，避免设备卡滞引发的生产故障。设计过程中首先要匹配对应气动系统的额定工作压力，

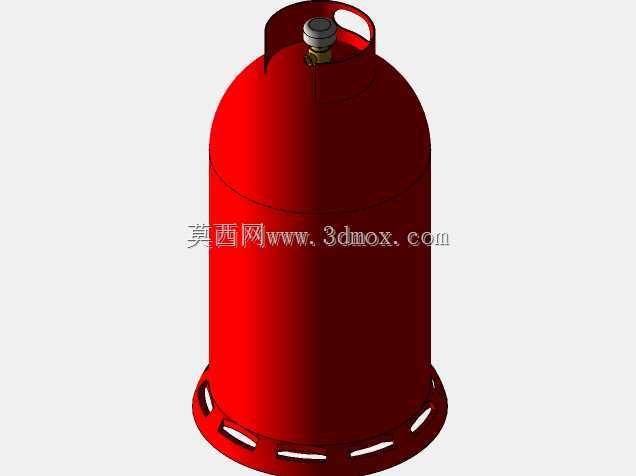

　　确定罐体的壁厚取值，要兼顾承压强度要求与材料成本控制，避免过度设计造成的材料浪费；罐体顶部的阀组安装接口采用标准内螺纹设计，可直接适配市面上通用的截止阀、安全阀、压力表接头，不需要额外做转接件加工，降低现场安装的配件适配成本。外形上采用圆弧过渡的顶底封头结构，相比平顶直底结构能更好分散承压时的应力集中点，减少长期交变压力作用下的焊缝疲劳风险，底部的环形支撑边均匀分布安装孔，安装时要注意保证罐体垂直度偏差控制在允许范围内，避免长期偏载导致支撑边焊缝受力不均；罐体整体外径尺寸适配常规车间管线的安装间距，侧面预留的排污接口位置距离安装面留有足够操作空间，方便日常维护时对接排污管路，不需要额外抬高罐体就能完成排污阀的拆装操作。

　　建模过程中对封头与筒体的连接焊缝处做了等强度的结构简化，既保证结构受力仿真时的结果准确性，也避免不必要的细节特征增加模型修改时的特征重生失败概率，所有安装孔位的位置度都按照实际装配公差做了约束，可直接导出工程图用于生产下料参考。
