剖视展示型活塞连杆组合结构设计

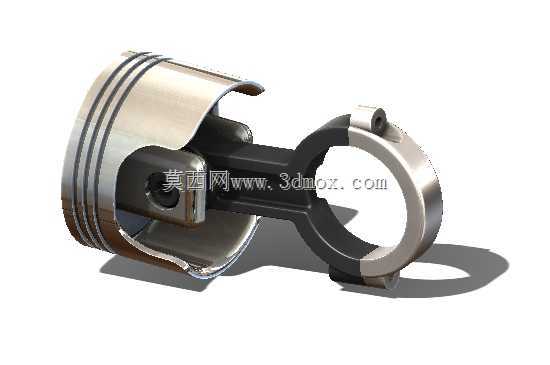

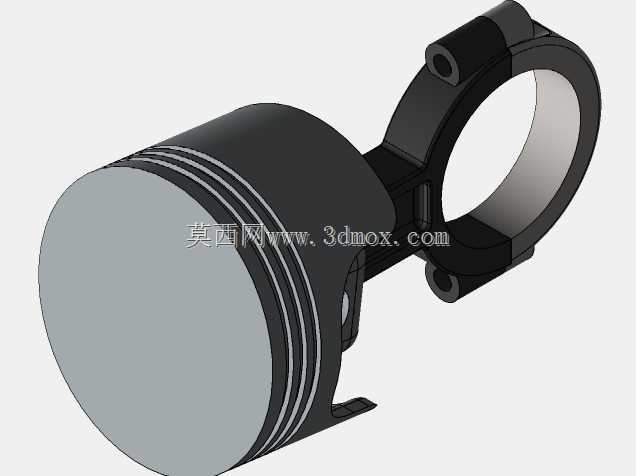

　　这套活塞连杆组合结构采用半剖视的呈现形式，能直观展现内部装配关系与各部件的配合细节，适配小排量内燃动力设备的核心传动需求，广泛应用于通用汽油机、小型柴油机、摩托车动力单元等场景中，是将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心执行部件。从设计逻辑来看，活塞头部预留了三道环槽安装位，最上方两道为气环槽，用于密封燃烧室高压燃气，避免做功行程中气体窜入曲轴箱造成动力损失，最下方为油环槽，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞裙部采用变椭圆型线设计，在冷态下预留了合理的热膨胀间隙，避免发动机达到工作温度后裙部膨胀卡滞在气缸内壁，同时裙部表面的承压面做了减摩结构优化，可降低往复运动过程中的摩擦损耗。

　　活塞销座部位做了加强筋过渡处理，能承受燃气爆发时的高频冲击载荷，销孔与活塞销采用间隙配合，保证工作温度下连杆小头可绕活塞销灵活摆动。连杆部分采用分体式大头设计，连杆盖与杆身通过定位结构精准对接，大头轴瓦安装面的同轴度公差控制在0.01mm以内，保证与曲轴曲柄销的配合精度，杆身采用工字形截面，在保证结构强度、刚度的前提下尽可能降低往复运动惯量，减少曲轴运转过程中的动不平衡量。从安装边界来看，活塞外径与对应气缸内径的配合间隙控制在0.02-0.04mm区间，活塞销孔中心到连杆大头孔中心的中心距严格匹配对应机型的曲柄半径与压缩比设计要求，安装时需注意活塞顶部的朝向标记与连杆大头的喷油孔方向对齐，保证润滑油能顺利喷射到活塞内壁实现冷却。

　　这套结构在设计时充分考虑了交变载荷下的疲劳强度要求，各部件的过渡圆角均做了应力释放处理，避免应力集中导致的部件断裂失效，可直接用于动力设备的结构教学、新品开发阶段的装配干涉校验，也可作为维修替换件设计的参考基准，帮助结构工程师快速验证曲柄连杆机构的运动行程与周边部件的避让关系，减少实物试装阶段的改模成本。
