13mm直径自锁式钻夹头结构设计

　　这款自锁卡盘是面向手持电动工具、小型台钻类设备开发的夹持执行部件，核心适配13mm直径规格的刀具装夹需求，在日常钻孔、扩孔、铰孔作业场景中承担刀具与动力输出轴的连接锁紧职能。不同于传统需要扳手拧紧的三爪卡盘，该结构依靠自身的自锁螺纹副与滚花外套的配合实现免工具锁紧，作业过程中刀具受切削反作用力时会带动内部夹爪产生越转越紧的自锁效应，完全避免了作业中途夹爪松脱、刀具打滑飞出的安全隐患，在批量加工作业场景中能大幅减少装夹辅助时间，提升单人作业效率。从结构设计逻辑来看，整体采用同轴回转体布局，后端为与动力输出轴连接的安装基准面，内孔设置标准连接螺纹与定位止口，保证与主轴的同轴度公差控制在0.05mm以内，

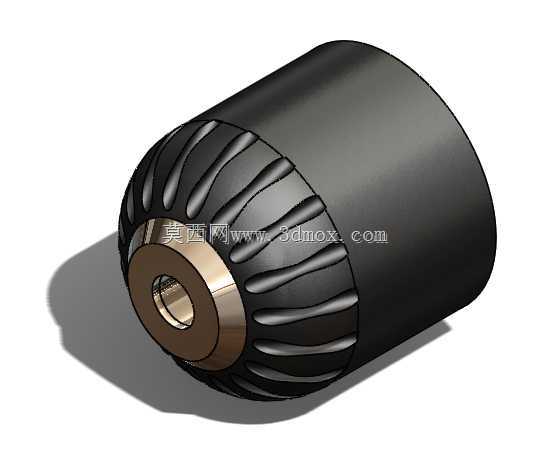

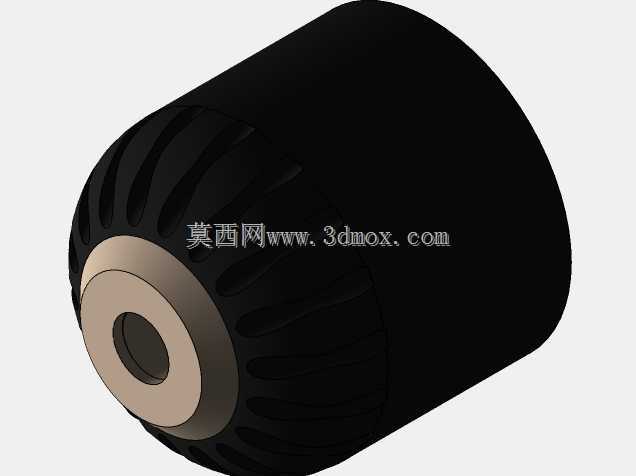

　　避免装夹后刀具出现径向跳动影响加工精度；前端为三瓣式弹性夹爪结构，夹爪内侧设置细密的防滑齿纹，可适配直柄麻花钻、木工钻、批头等不同柄型的工具夹持，夹持范围覆盖1mm到13mm的常用直柄刀具规格。外部的滚花外套采用轴向凹槽式防滑纹理设计，即便手上沾有切削液、木屑或金属粉尘，也能提供足够的旋转摩擦力，方便操作人员单手完成松紧操作；外套与内部传动螺母之间设置耐磨衬圈，长期反复松紧操作也不会出现旷量，保证夹持精度的持久性。安装边界方面，整体外轮廓最大直径为42mm，总长度60mm，安装时需保证动力输出轴的端面跳动不大于0.02mm，连接螺纹拧紧扭矩控制在15N·m即可，无需额外打螺纹胶，后期维护时仅需定期向夹爪缝隙注入少量润滑脂，

　　就能避免金属碎屑卡滞导致的夹爪收放不畅问题。在实际应用中，这类自锁卡盘除了配套手电钻、冲击钻使用，也可改装安装在小型车床的尾座上，用于夹持小直径工件进行二次加工，或是安装在气动打磨工具上夹持磨头、抛光轮使用，适配场景覆盖五金加工、木工制作、设备维保等多个领域。设计过程中重点优化了夹爪的受力角度，将夹爪的锁紧锥角设置为15度，既保证足够的锁紧力，又能在松开时夹爪可自动回弹复位，不会出现夹爪卡滞无法退刀的问题；外套的滚花凹槽深度设置为1.2mm，兼顾防滑性能与握持舒适度，长时间操作也不会硌手。内部的自锁螺纹采用梯形牙型，相比普通三角螺纹拥有更高的承载能力，可承受最大12N·m的切削扭矩，满足13mm直径高速钢钻头在普通钢材上钻孔的扭矩需求，不会出现螺纹滑牙失效的问题。
