短纤螺旋结构工业用绳三维设计

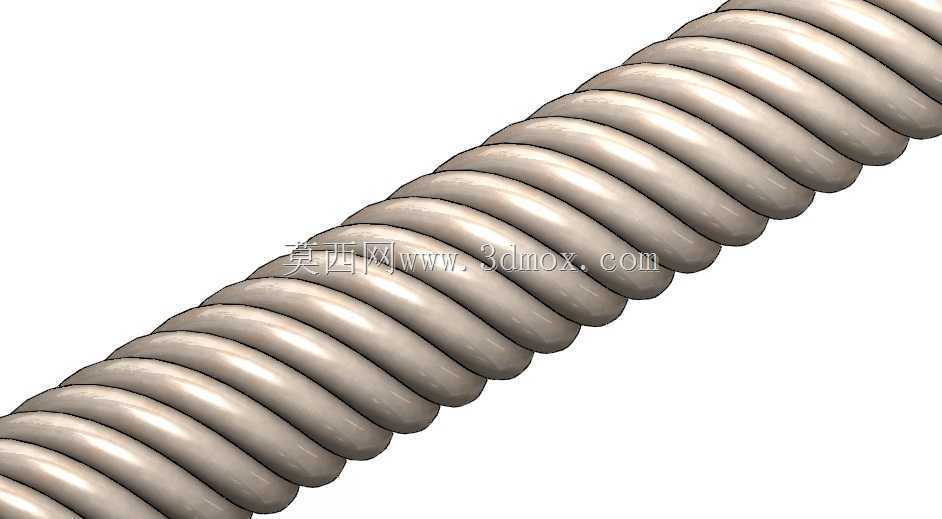

　　这款短纤材质的螺旋结构绳索，在工业场景中常作为柔性传力、缓冲牵拉部件使用，区别于普通编织绳的松散结构，其连续螺旋成型的绳体结构能在承受轴向拉力时将载荷均匀分散到每一段螺旋肋上，避免局部应力集中导致的绳体断裂。在轻工包装生产线的物料牵拉工位、小型起重设备的辅助吊索、户外设备的防风固定场景中，这类结构的绳索相比同直径普通编织绳拥有更稳定的形变恢复能力，受拉卸载后不会出现普通绳索常见的局部扭结、松股问题。设计阶段首先确定了绳体的螺旋升角参数，这个角度直接决定绳索的弯曲柔性与轴向抗拉强度的平衡：升角过小会让绳体刚性过强，无法适配小半径的转向导轮；升角过大则会降低轴向承载能力，受拉时容易出现过度伸长。建模时先绘制螺旋引导线，

　　再以短纤材料压实后的截面轮廓沿引导线扫掠，每一圈螺旋肋的过渡圆角都做了等半径处理，避免应力集中在肋条根部，同时也能减少绳索与导轮接触时的磨损。从安装边界来看，这类绳索的端部通常需要搭配压套或者绳夹固定，建模时预留了绳端的平直段长度，方便后续装配时做压合固定的结构匹配，绳体的外径公差控制在常规导轮绳槽的适配范围内，不需要额外定制导轮就能直接替换现有设备上的同规格绳索。实际使用中，这种螺旋结构的绳体表面有连续的弧形凸起，和导轮接触时是线接触而非普通编织绳的点接触，能大幅降低导轮槽的磨损速率，同时螺旋结构本身自带一定的阻尼缓冲效果，在设备启停瞬间的牵拉冲击下，能通过微小的螺旋形变吸收部分冲击载荷，保护两端的连接部件不会被瞬间冲击力损坏。

　　不同于金属缆绳的重量大、易锈蚀问题，短纤材质的这款绳索自重更轻，在需要频繁移动牵拉的工位上能降低驱动部件的负载，同时不会因为潮湿环境出现锈蚀掉屑的问题，适合食品包装、医药生产这类对洁净度有一定要求的生产场景使用。建模过程中特意还原了短纤压实后的表面质感，每一圈螺旋肋的表面都做了细微的粗糙纹理处理，模拟实际短纤绳压制成型后的表面状态，在做装配干涉检查时能更准确判断绳索穿过狭小空间时的实际通过性，避免设计阶段因为模型表面过于光滑导致的间隙判断失误。
