机加工用螺杆式夹紧虎钳结构设计

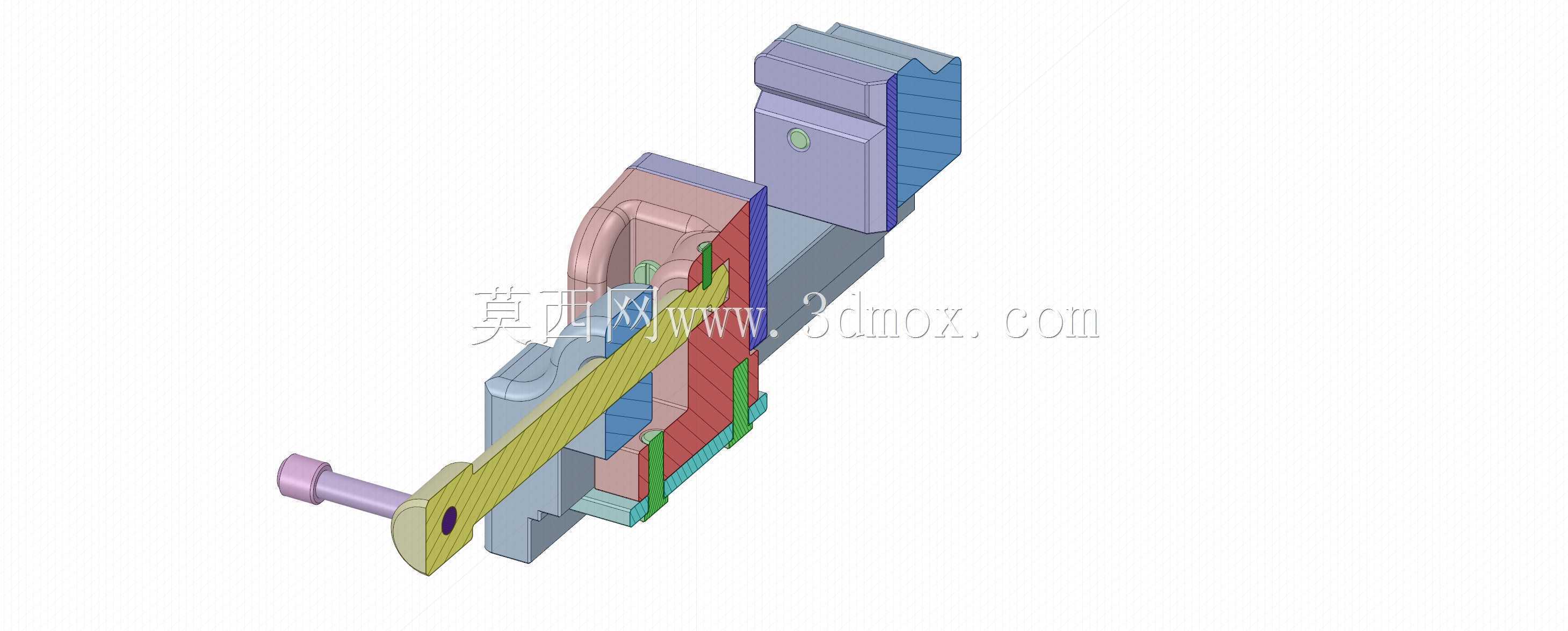

　　这款虎钳的结构设计完全围绕机加工场景的实际装夹需求展开，日常在铣床、钻床、钳工台工位上承担工件定位夹紧的核心作用，不管是小型五金零件的铣削平面、钻孔攻丝，还是异形件的修配打磨，都能通过稳定的夹紧力避免工件在加工过程中出现位移、振颤的问题。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，驱动部分选用梯形螺杆传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力均匀，长时间承受夹紧反力也不会出现螺纹滑牙、变形的问题，螺杆端部的摇柄结构做了加长力臂设计，操作人员不需要借助额外加力杆，单手就能输出足够的夹紧扭矩，同时螺杆与活动钳身的连接位置做了防脱限位，避免钳身张开到最大行程时出现螺杆脱出的故障。

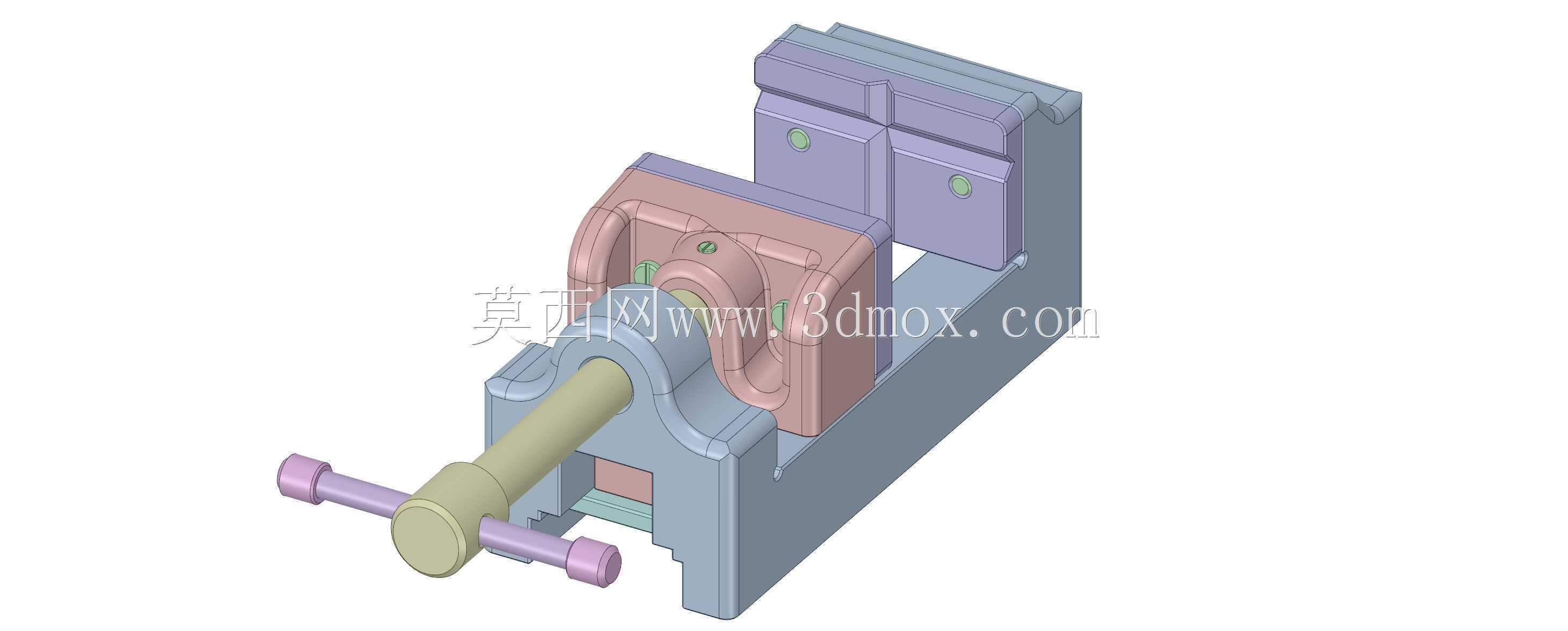

　　固定钳身的导轨面做了一体化的铣削成型处理，活动钳身与导轨的配合间隙可以通过侧边的调节镶条进行微调，长期使用出现导轨磨损后，不需要整体更换钳身，只需要调整镶条的压紧螺丝就能恢复配合精度，有效延长工装的实际使用寿命。钳口部分采用可更换式的硬化钳口板，钳口表面加工有交叉网状的防滑齿，装夹表面光滑的工件时能提供足够的静摩擦力，避免工件受切削力时打滑，针对需要装夹软质金属或者已加工表面的场景，也可以快速更换为铜质或者尼龙材质的软钳口，防止夹伤工件已加工表面。从安装边界来看，钳身底座的四个角位置预留了标准的T型槽安装螺栓孔，可以直接适配普通铣床、钻床工作台的标准T型槽间距，不需要额外制作过渡安装板，底座与钳身的连接位置做了回转定位结构，

　　松开锁紧手柄后可以根据加工需求调整钳身的水平回转角度，调整到位后扳下锁紧手柄就能完成角度固定，满足斜孔、斜面加工时的工件装夹需求。整体结构没有冗余的复杂零件，所有受力部件的壁厚都经过受力校核，在保证整体刚性足够应对常规铣削切削力的前提下，尽可能控制了整体自重，方便在不同工位之间转移使用，活动钳身的行程设计覆盖了常规小型零件的装夹尺寸范围，日常钳工修配、小批量零件加工的装夹需求都能完全覆盖，钳身内部预留了排屑空隙，加工产生的铁屑不会堆积在导轨配合面内，日常清理维护只需要用毛刷扫去表面积屑即可，不需要频繁拆解结构进行保养。
