方形安装法兰步进电机三维结构设计

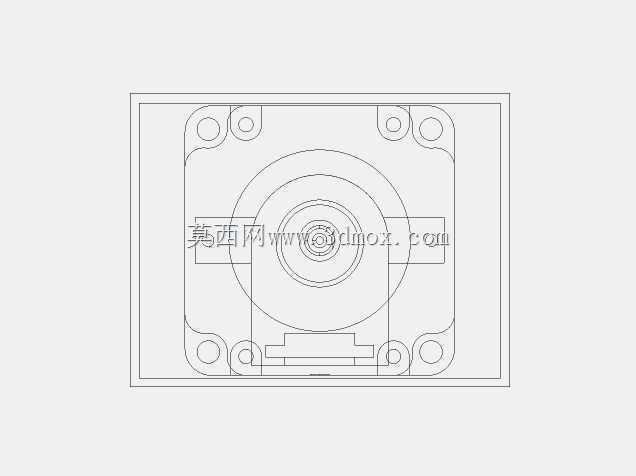

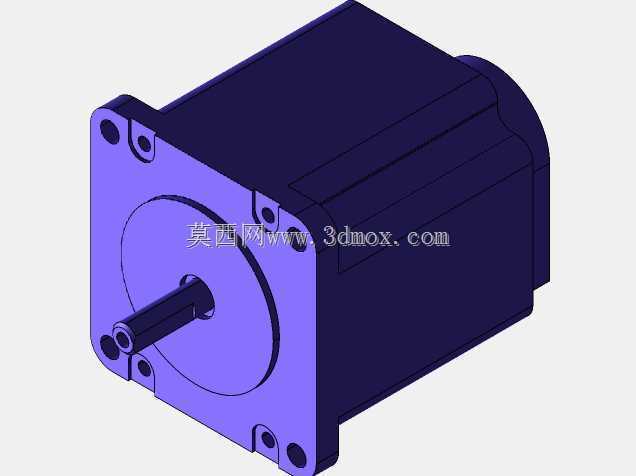

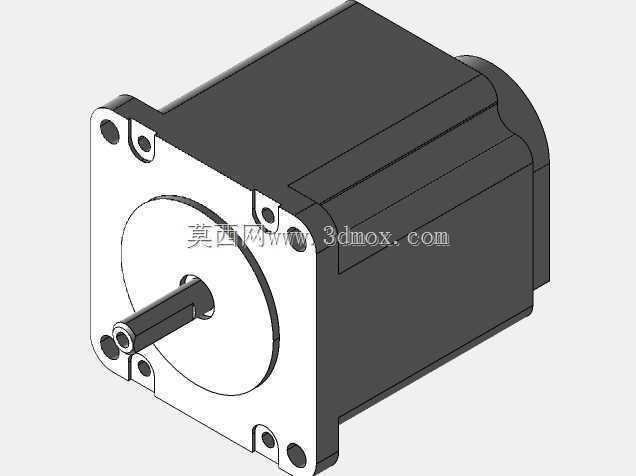

　　这款步进电机的三维结构还原，完全围绕工业现场实际安装与使用需求搭建，没有多余的装饰性结构，所有特征都服务于装配、传动与防护功能。从外形来看，主体采用方形机座设计，四个角位预留了标准安装通孔，安装孔的孔距、沉头深度都匹配常规自动化设备的安装板开孔规范，不需要额外做转接板就能直接固定在设备型材或者安装面板上，机座侧面预留的接线槽位，刚好可以容纳引出线的护套结构，避免装配时线缆被机座边缘割破绝缘层，也能让走线更规整，不会和周边运动部件产生干涉。输出轴采用单出轴D型切边设计，和常规的联轴器、同步带轮内孔匹配度很高，不需要额外加工键槽就能传递额定扭矩，切边的平面度公差控制在合理范围，锁紧螺钉压在切面上不会出现打滑空转的情况，

　　轴伸长度也经过适配，既不会因为轴伸过长导致带轮悬臂太长产生径向跳动，也不会因为太短导致联轴器无法完全锁紧。做结构设计的时候，首先考虑的是设备选型时的干涉校验需求，很多自动化设备的安装空间非常紧凑，比如3D打印机的运动轴、小型点胶机的送料机构、非标自动化的分度工位，留给电机的安装空间往往是抠出来的，这个模型把机座的所有外轮廓倒角、安装孔位的凸台高度、顶部端盖的止口尺寸都做了1:1还原，设计人员在做整机装配的时候，可以直接把这个模型调入装配体，直接校验和周边导轨、拖链、板材的间隙，不用反复核对二维图纸的尺寸，能大幅减少设计阶段的干涉问题。从功能特性来说，这款步进电机的机座采用一体化包裹结构，端盖和机座的配合止口做了定位设计，

　　装配的时候能保证定子和转子的同轴度，减少运行时的径向窜动，降低运转噪音。机座表面的散热筋结构虽然不复杂，但刚好匹配小功率步进电机的发热需求，在常规转速下能把绕组温度控制在绝缘等级允许的范围内，不需要额外加装散热风扇。在实际应用场景里，这类步进电机大多用在开环控制的传动工位，比如小型传送带的驱动、包装设备的送膜机构、电子加工设备的飞达驱动，对位置精度有要求但不需要伺服电机那么高的响应速度的场合，选型的时候除了核对扭矩、电流参数，最容易出问题的就是安装尺寸不匹配，比如安装孔距不对、轴伸太长和设备内部结构撞件、接线侧没有预留足够的线缆弯曲空间，这个三维模型把这些容易被忽略的安装边界都做了准确还原，设计人员在选型阶段就能把这些问题排查掉，避免加工完安装板才发现装不上的问题。模型的内部结构虽然做了简化，但外部的所有装配特征都完全符合实物的尺寸规范，不管是做整机的结构布局，还是做电机安装座的配套设计，都能直接作为设计参考，不用再反复测绘实物尺寸。
