丝锥注塑成型模具结构设计方案

项目分类:注塑模图纸 发布时间:2021-12-04 ID:426499
  • 丝锥注塑成型模具结构设计方案
  • 丝锥注塑成型模具结构设计方案
  • 丝锥注塑成型模具结构设计方案
  • 丝锥注塑成型模具结构设计方案
  • 丝锥注塑成型模具结构设计方案
  • 丝锥注塑成型模具结构设计方案
  • 丝锥注塑成型模具结构设计方案

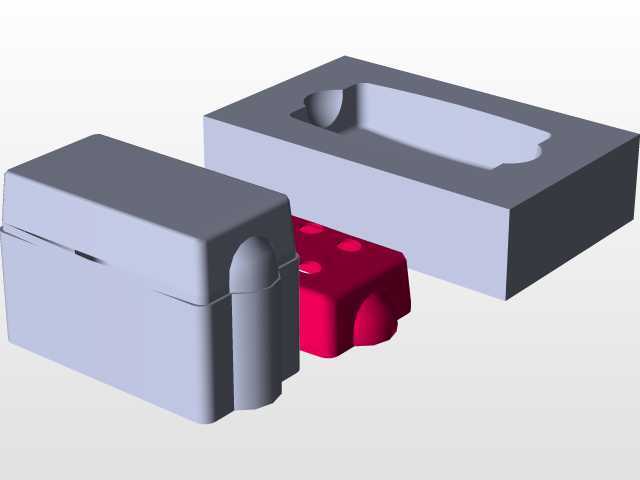

  这套结构针对丝锥类带精密刃口的五金件外包塑需求设计,日常应用在手动工具生产线的注塑工位,用来给高速钢丝锥本体包覆握持用的塑料手柄,替代传统的套装橡胶套工艺,让手柄和金属本体结合更紧密,使用时不会出现打滑、松脱的问题。实际生产中,这类模具一般安装在120吨到160吨的卧式注塑机上,适配常见的PP、ABS加纤改性塑料,成型周期控制在25秒到30秒之间,每模出四件,能满足中小批量工具生产的节拍要求。

  设计之初最先考虑的是金属嵌件的定位精度,丝锥的刃口部分不能被塑料包覆,否则后续攻丝作业会出现排屑不畅、切削阻力过大的问题,所以在动模侧设计了分体式的定位镶件,镶件内孔和丝锥工作段的配合公差控制在H7/g6,既方便嵌件快速装入,又能避免注塑时塑料溢料跑到刃口区域。针对手柄表面的防滑纹理,没有采用整体蚀纹的方案,而是把纹理区域拆成单独的哈夫滑块,滑块用铍铜材质制作,一方面能加快局部冷却速度,减少成型后的缩痕,另一方面纹理磨损后可以单独更换滑块,不用报废整套模仁,降低后期维护成本。

  手柄尾部的挂孔结构,用斜顶机构成型,斜顶的倾斜角度设计为7度,顶出行程预留15毫米的安全余量,避免顶出时斜顶和产品挂孔出现卡滞,顶出板上加装了行程开关,一旦斜顶回位不到位就会触发设备停机,防止压模。浇注系统采用侧浇口进胶,浇口位置选在手柄和金属丝锥衔接的台阶处,浇口直径1.2毫米,成型后人工修剪浇口的痕迹会被台阶遮挡,不会影响手柄的外观质感。冷却回路围绕模仁均匀布置,运水孔距离型腔壁的距离控制在12毫米到15毫米之间,进出水接嘴统一布置在模具天侧,方便生产时接水管,不会和机床的顶出杆、油管产生干涉。

  整套模具的外形尺寸控制在350毫米×300毫米×280毫米,能适配市面上多数通用注塑机的安装孔位,不用额外定制安装压板。定位圈直径采用标准的100毫米规格,浇口套球面半径和注塑机喷嘴匹配,射嘴接触位置做了淬火处理,硬度达到HRC55以上,防止长期生产被射嘴撞损。导柱导套采用带自润滑石墨的铜套结构,合模时的导向精度能控制在0.02毫米以内,避免哈夫滑块合模时出现错位导致产品飞边。排气槽开在哈夫滑块的分型面上,槽深0.02毫米,宽度8毫米,能快速排出型腔内的空气,避免产品表面出现烧焦、缺胶的问题。

  实际试模过程中,针对丝锥嵌件容易放歪的问题,在定模侧额外加了弹性顶珠,合模前顶珠会轻轻抵住丝锥尾部,保证嵌件在合模过程中不会偏移,等动定模完全闭合后顶珠会被压回孔内,不会影响成型。针对手柄握持区域的弧度,反复调整了分型线的位置,把分型线放在手握持时不会接触到的侧面棱线上,就算有轻微的飞边,打磨后也不会影响握持手感。顶出系统除了斜顶之外,在手柄的端面位置布置了4根直径4毫米的圆顶针,顶针位置避开产品外观面,顶出时受力均匀,不会把产品顶白、顶变形。
