手持吹风机外壳注塑成型模具结构

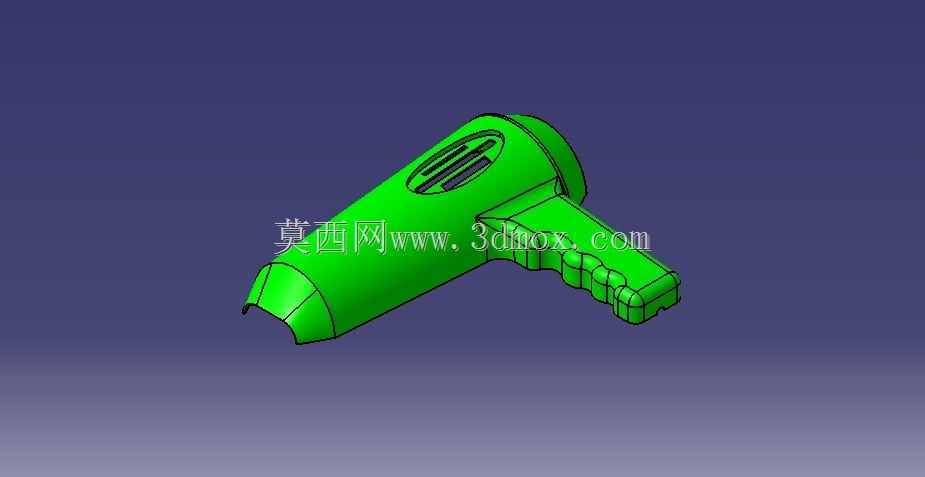

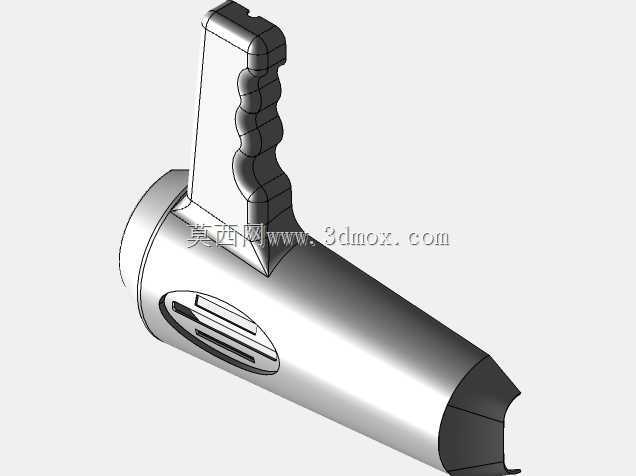

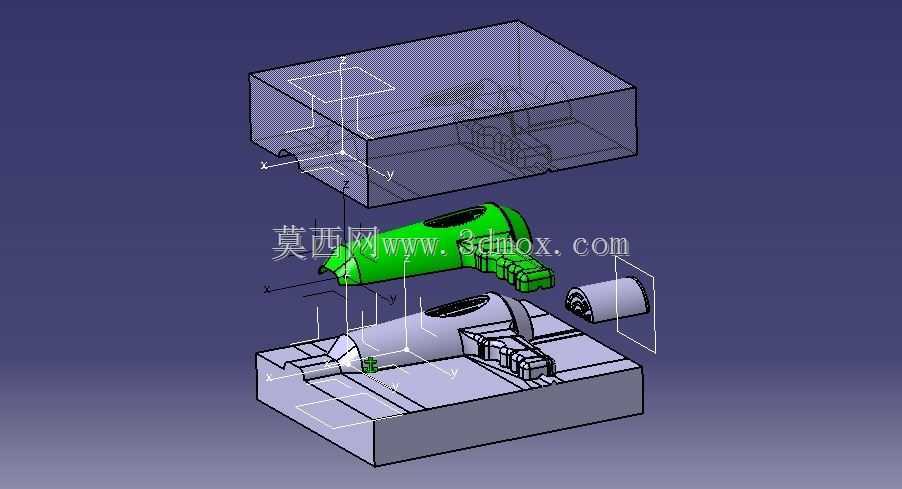

　　这套模具针对手持吹风机的一体式外壳结构开发，适配小家电量产线的注塑成型工序，日常家用、美发沙龙场景所用的手持吹风机，其外壳需要兼顾握持手感、内部风道密封、外观曲面顺滑度多重要求，模具的分型设计直接决定了成品的合模线位置与后期表面处理工作量。从结构设计逻辑来看，模具分型面沿着吹风机外壳的最大轮廓线布置，避开了手柄处的指槽防滑结构与风筒端的进风格栅区域，能最大程度减少飞边产生，降低后续修边工序的人工成本。手柄区域的指位凹陷结构采用了局部镶件设计，方便后续根据不同握持手感的需求快速更换镶块，不需要重新加工整套模腔，适配同系列不同款型吹风机的外壳快速迭代需求。风筒部分的曲面为连续顺滑的流线型结构，模腔加工时需要保证曲面的连续性，

　　避免出现台阶、凹痕影响风道内的气流走向，毕竟吹风机内部的气流沿风筒内壁流动，内壁的微小凸起都会造成风阻增大、出风噪音升高的问题，因此模腔的表面抛光要求达到镜面级别，保证成型后的外壳内壁光滑无瑕疵。进风格栅区域采用了多组细小镶针成型，镶针的排布与进风孔的位置一一对应，设计时预留了足够的排气间隙，避免注塑时出现困气导致格栅缺胶、断针的问题。从安装边界来看，整套模架适配常规160吨卧式注塑机的安装尺寸，定位圈直径、浇口套尺寸都符合行业通用标准，不需要额外改装设备即可直接上机生产。冷却水路的布置沿着模腔的曲面走向排布，在手柄与风筒的衔接壁厚区域加密了水路间距，避免该区域因壁厚不均出现缩痕、翘曲变形，保证成型后的外壳尺寸精度控制在±0.

　　1mm以内，能顺利与内部的电机支架、加热组件、开关按键完成装配，不需要额外的修配调整。顶出结构采用了顶块与顶针组合的方式，在风筒端面、手柄底部这些刚性较好的位置布置顶块，在格栅附近布置细小顶针，保证顶出过程中外壳受力均匀，不会出现顶白、顶穿的缺陷，同时顶出痕迹都布置在产品装配后不可见的区域，不影响外观面的整洁度。
