内齿式法兰连接齿轮联轴器结构

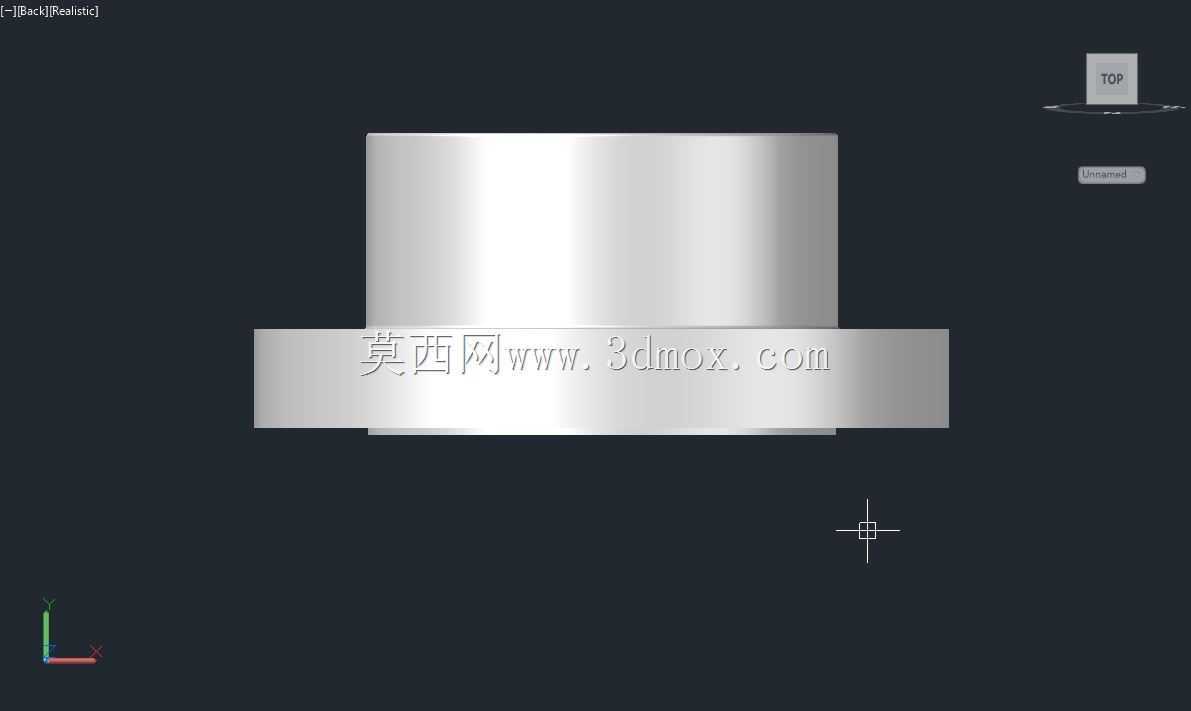

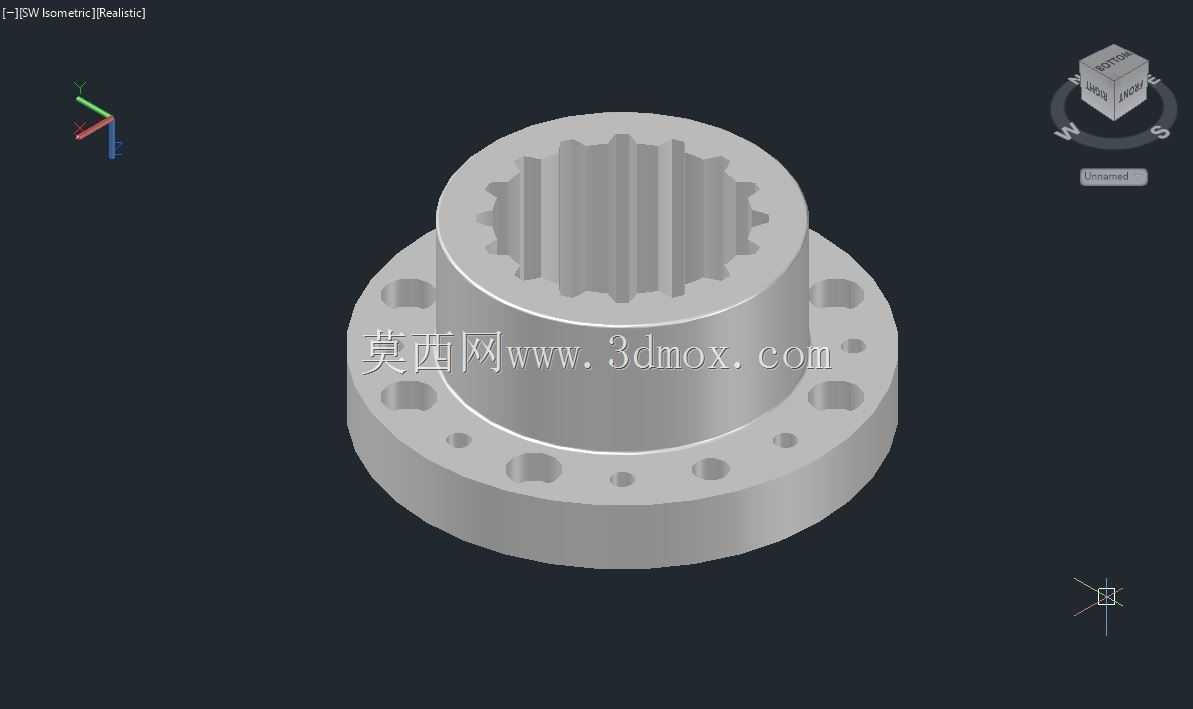

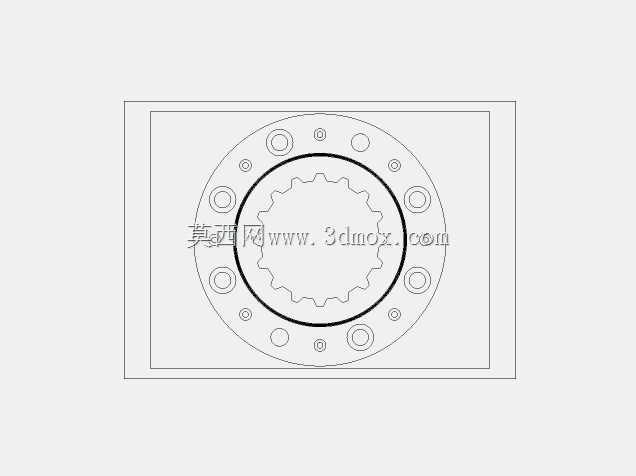

　　在重载传动系统的轴系布局中，这类带法兰安装边的内齿联轴器是解决两轴对中偏差、传递大扭矩的核心连接件，常见于冶金轧机主传动、矿山破碎设备动力端、重型输送机驱动单元等工况，这类场景下轴系往往存在安装时的同轴度误差、运行中负载冲击带来的径向与角向偏移，普通刚性联轴器无法适配这类偏移量，容易造成轴系应力集中、轴承过早损坏。从结构设计逻辑来看，该零件采用法兰端与内齿套一体化的结构形式，法兰端沿圆周均匀分布的安装孔用于与主动端或从动端的法兰盘通过紧固件锁紧，孔位的节圆直径、孔径大小需要匹配对接法兰的安装尺寸，设计时要保证螺栓穿装后有足够的预紧空间，避免相邻螺栓干涉；内齿部分采用渐开线齿形，相比矩形齿拥有更高的齿面接触强度，

　　能在同等外径尺寸下传递更大的扭矩，齿部的长度设计需要预留足够的轴向窜动空间，适配轴系运行时的热胀冷缩位移量。实际选型建模时，首先要明确对接轴的外齿参数，保证内外齿的模数、齿数、压力角、变位系数完全匹配，齿侧间隙需要控制在合理范围，间隙过小会导致安装困难、运行卡滞，间隙过大则会造成传动冲击、反转回差过大；法兰端的厚度需要根据传递扭矩的大小核算强度，避免负载下法兰出现翘曲变形，安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后端面不突出法兰安装面，避免对接时出现间隙。这类联轴器的安装边界需要注意，法兰对接面的平面度要控制在公差范围内，齿套内部需要预留润滑脂填充空间，运行时齿面持续润滑能大幅降低磨损，延长零件使用寿命；

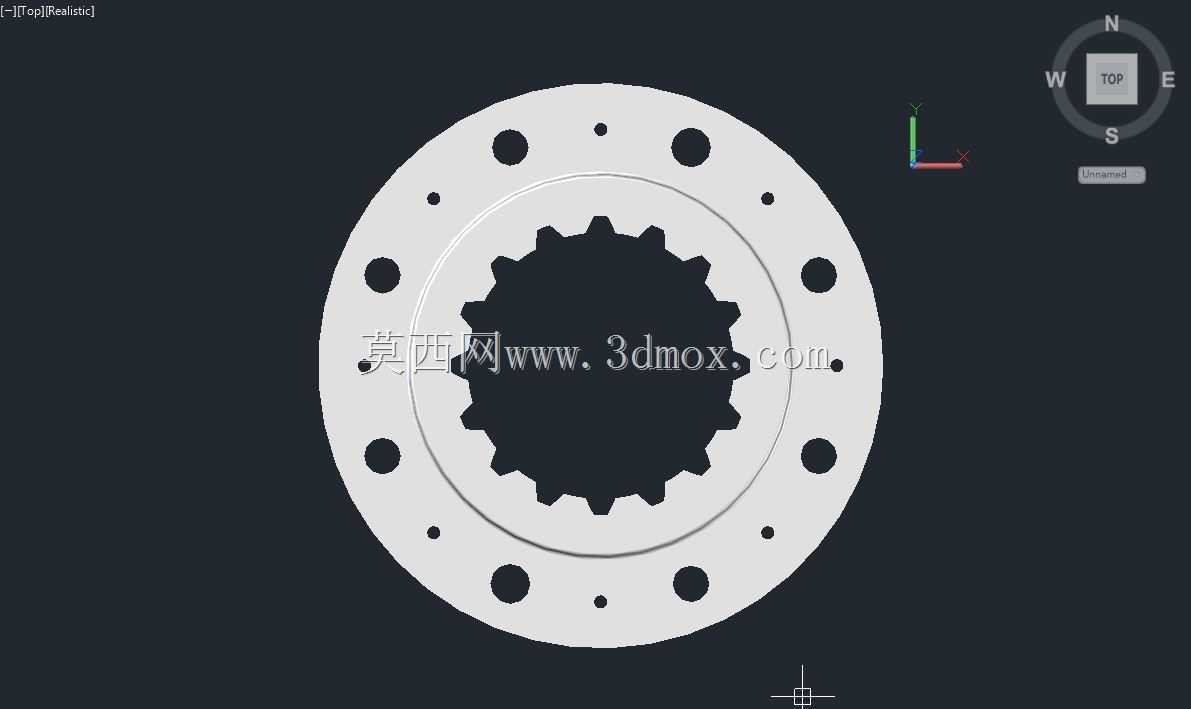

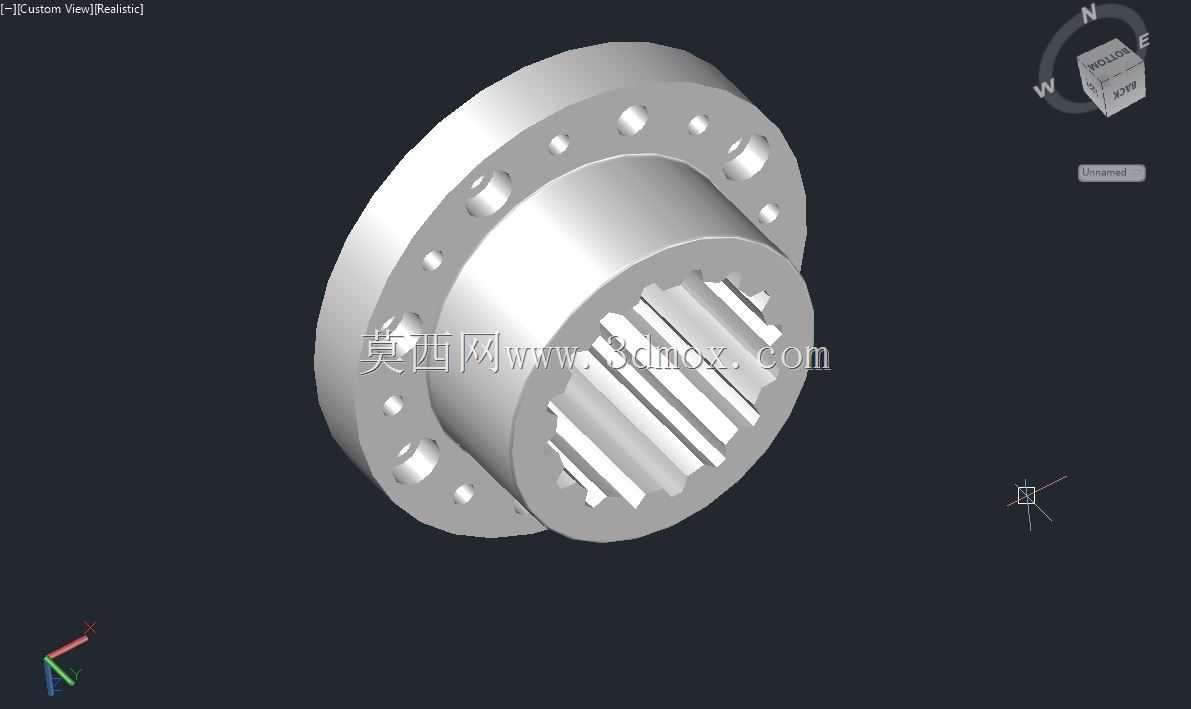

　　内齿的端部做了倒角导向，方便与外齿轴套的装配对接，法兰外缘的倒角则是为了去除加工毛刺，避免安装时划伤操作人员。在三维建模过程中，齿部的渐开线轮廓需要通过参数化生成，保证齿形精度，圆周分布的安装孔采用阵列特征完成，要注意孔位与齿槽的相位角度，避免对接时出现相位偏差导致无法装配；整体结构的过渡圆角需要做合理处理，尤其是法兰与齿套连接的根部，圆角过渡能降低应力集中系数，避免重载下出现根部断裂的失效问题。
